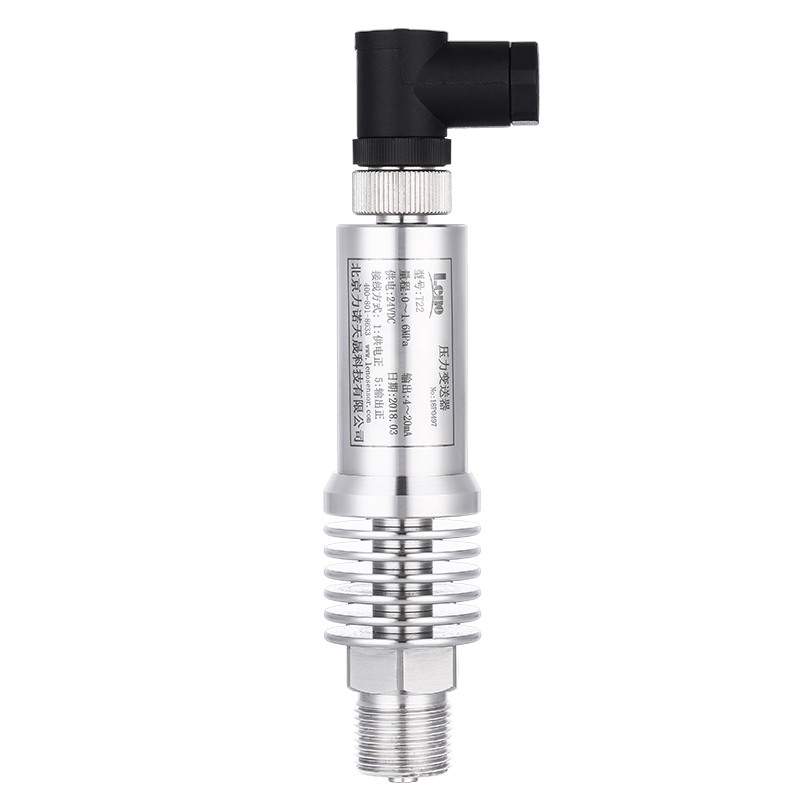

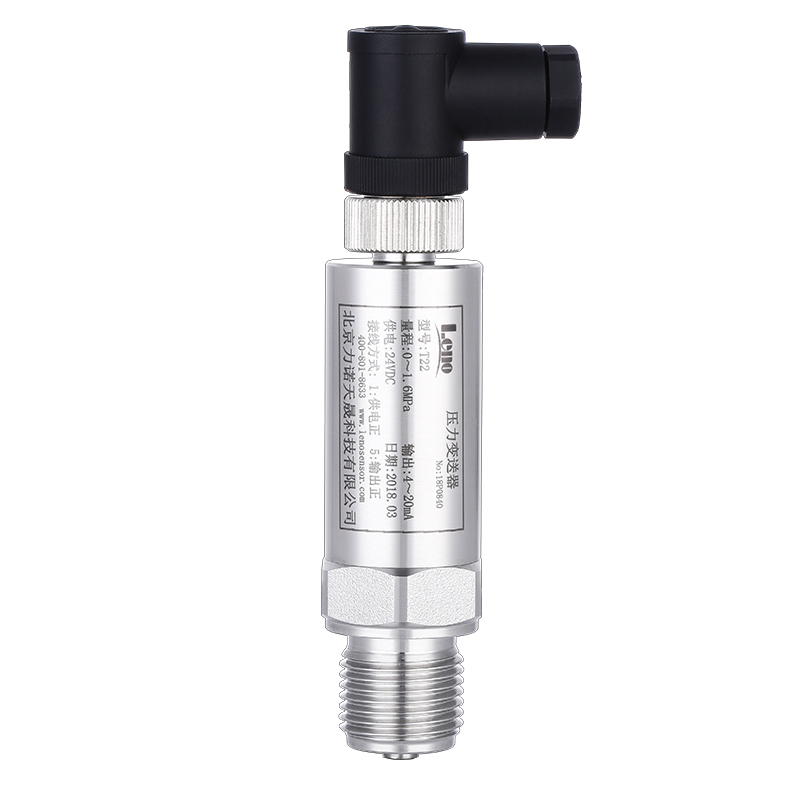

T22 通用型压力变送器

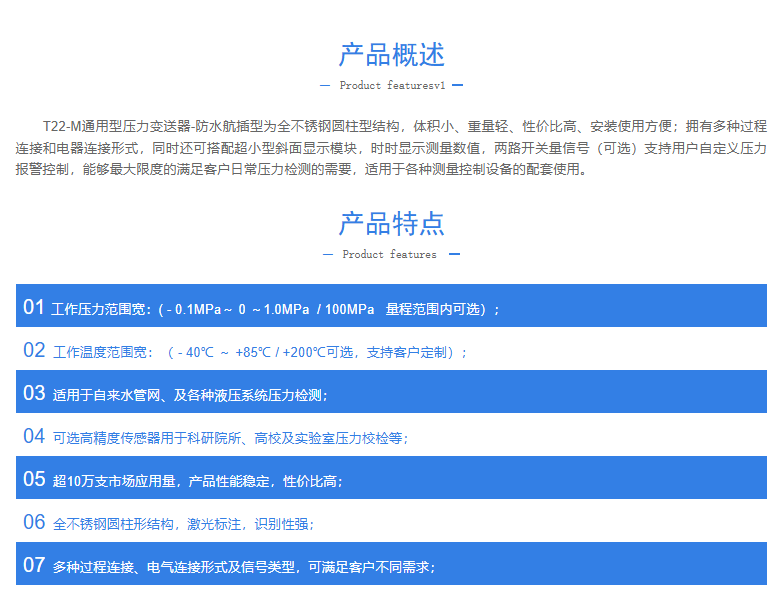

产品概述
T22-M通用型压力变送器-防水航插型为全不锈钢圆柱型结构，体积小、重量轻、性价比高、安装使用方便；拥有多种过程连接和电器连接形式，同时还可搭配超小型斜面显示模块，时时显示测量数值，两路开关量信号（可选）支持用户自定义压力报警控制，能够最大限度的满足客户日常压力检测的需要，适用于各种测量控制设备的配套使用。
产品特点
| 01 工作压力范围宽：( - 0.1MPa～ 0 ～1.0MPa / 100MPa 量程范围内可选）； |
| 02 工作温度范围宽：（ - 40℃ ～ +85℃ / +200℃可选，支持客户定制）； |
| 03 适用于自来水管网、及各种液压系统压力检测； |
| 04 可选高精度传感器用于科研院所、高校及实验室压力校检等； |
| 05 超10万支市场应用量，产品性能稳定，性价比高； |
| 06 全不锈钢圆柱形结构，激光标注，识别性强； |
| 07 多种过程连接、电气连接形式及信号类型，可满足客户不同需求； |

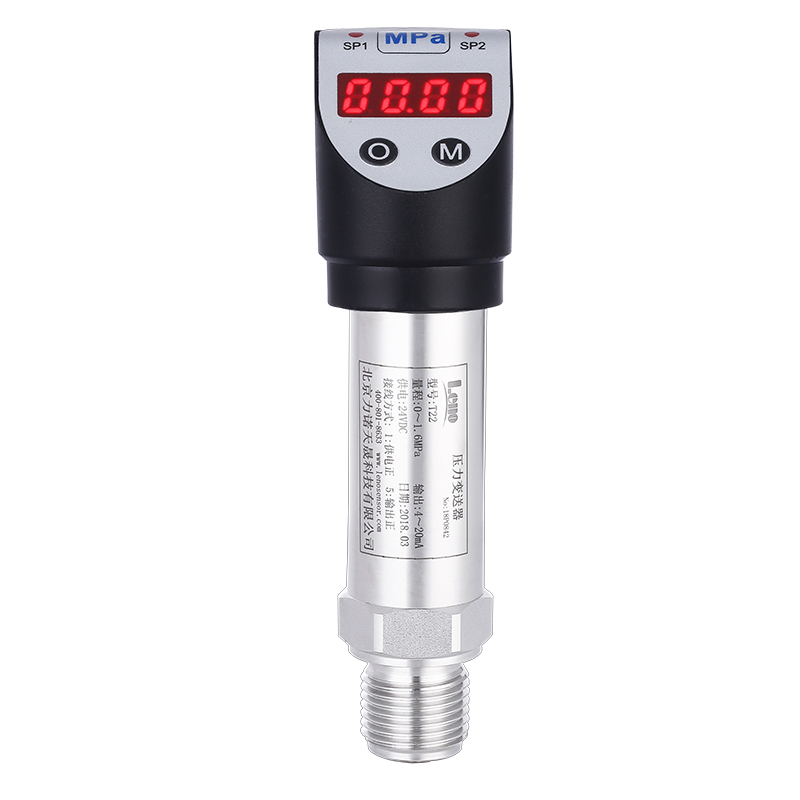

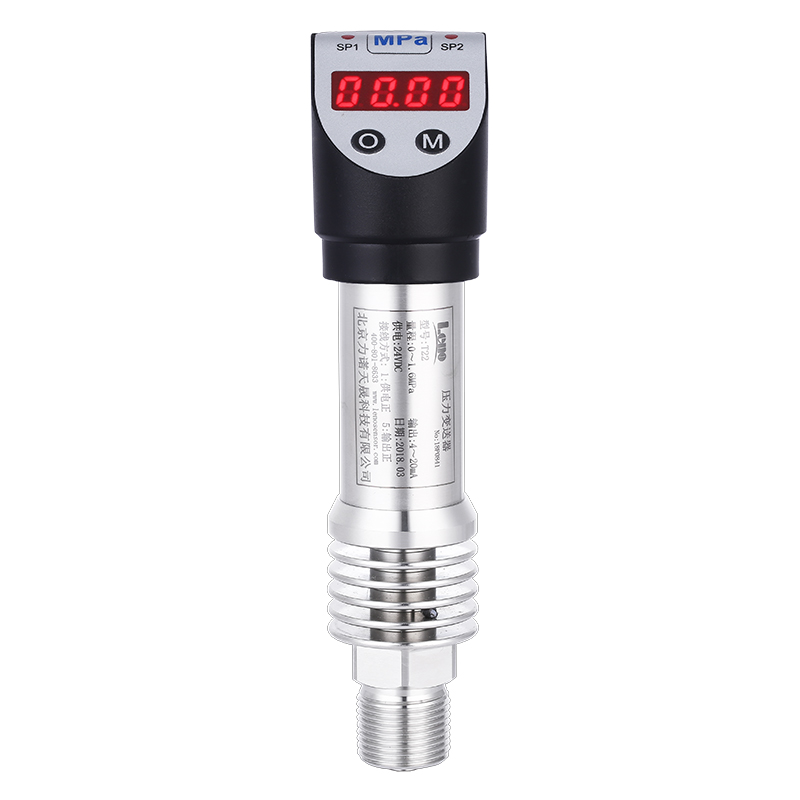

| 08 可搭配超小型斜面显示模块，实时显示测量数值； |
| 09 两路开关量信号（可选）支持用户自定义压力报警控； |

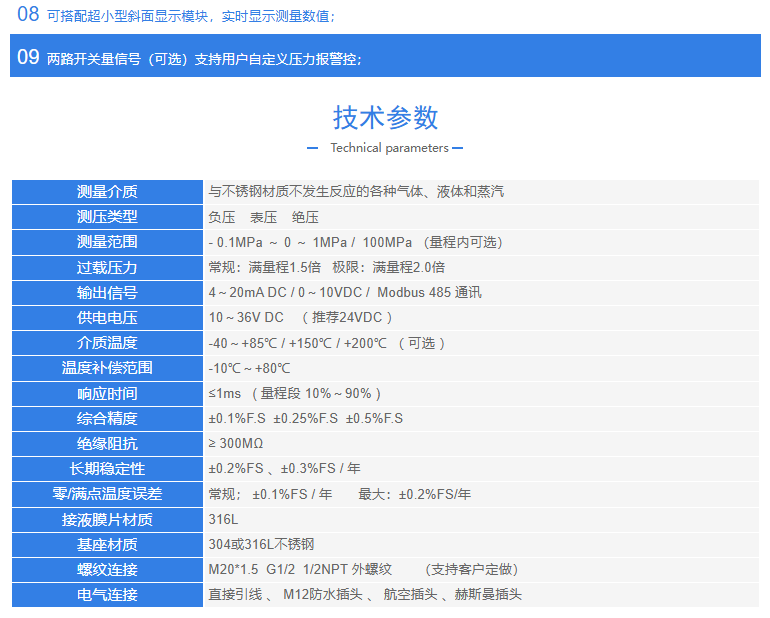

技术参数
| 测量介质 | 与不锈钢材质不发生反应的各种气体、液体和蒸汽 | |
| 测压类型 | 负压 表压 绝压 | |
| 测量范围 | - 0.1MPa ～ 0 ～ 1MPa / 100MPa （量程内可选） | |
| 过载压力 | 常规：满量程1.5倍 极限：满量程2.0倍 | |
| 输出信号 | 4～20mA DC / 0～10VDC / Modbus 485 通讯 | |
| 供电电压 | 10～36V DC （ 推荐24VDC ） | |
| 介质温度 | -40～+85℃ / +150℃ / +200℃ （ 可选 ） | |
| 温度补偿范围 | -10℃～+80℃ | |
| 响应时间 | ≤1ms ( 量程段 10%～90% ) | |
| 综合精度 | ±0.1%F.S ±0.25%F.S ±0.5%F.S | |
| 绝缘阻抗 | ≥ 300MΩ | |
| 长期稳定性 | ±0.2%FS 、±0.3%FS / 年 | |
| 零/满点温度误差 | 常规； ±0.1%FS / 年 最大：±0.2%FS/年 | |
| 接液膜片材质 |
|
|
| 基座材质 | 304或316L不锈钢 | |
| 螺纹连接 | M20*1.5 G1/2 1/2NPT 外螺纹 （支持客户定做） | |

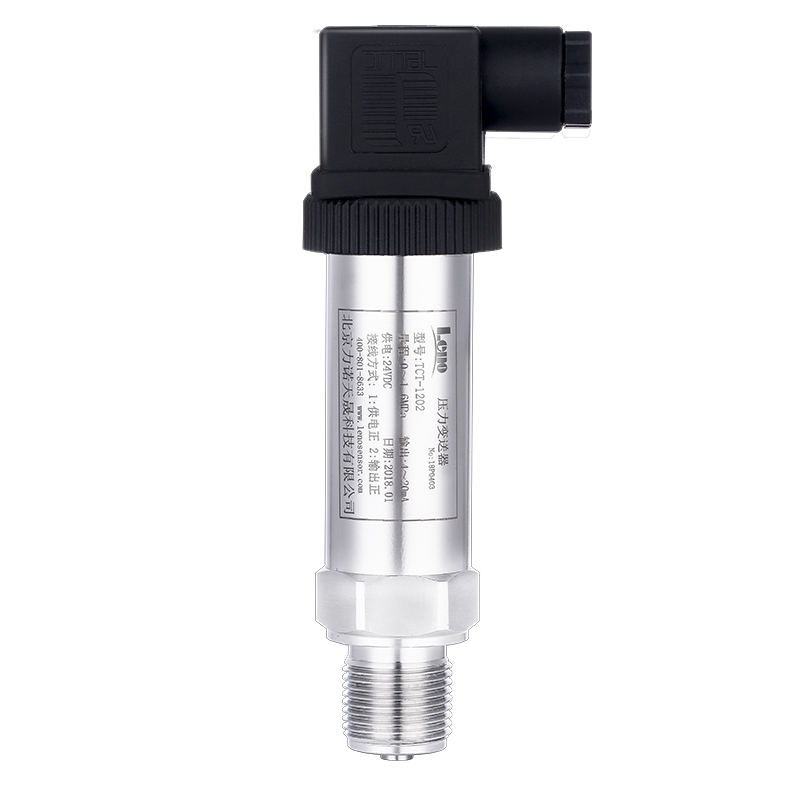

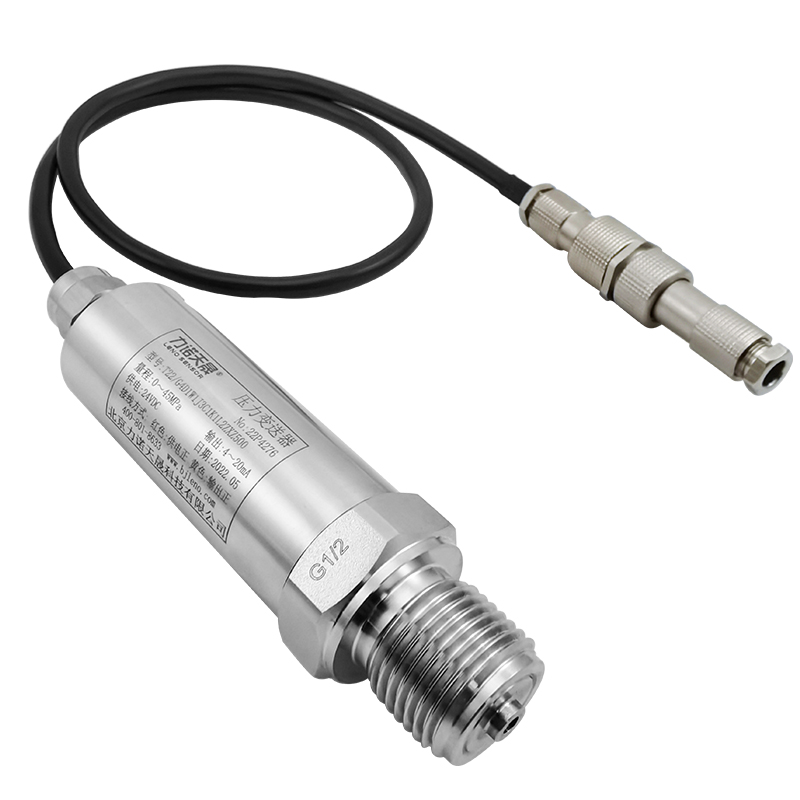

| 电气连接 | 直接引线 、 M12防水插头 、 航空插头 、赫斯曼插头 |

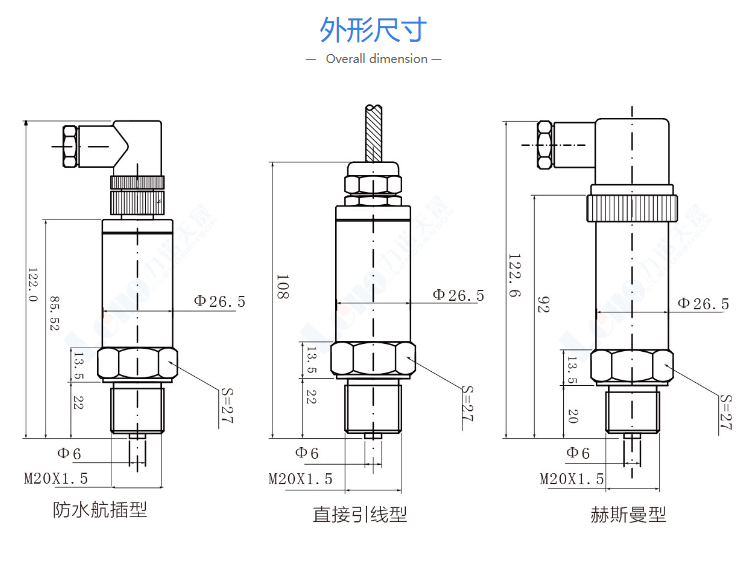

外形尺寸
◆介质温度-40～+85℃/+200℃可匹配；
◆测量范围-0.1MPa～0～1.0MPa/100MPa可选；
◆多种过程连接、电气连接及信号类型，可满足客户不同需求；
◆全不锈钢圆柱型结构，激光标注，识别性强；
◆测量范围-0.1MPa～0～1.0MPa/100MPa可选；
◆多种过程连接、电气连接及信号类型，可满足客户不同需求；
◆全不锈钢圆柱型结构，激光标注，识别性强；
