T51-M 投入式液位变送器
产品概述
T51-M投入式液位变送器是一款基于所测液体静压与该液体高度成正比的原理进行液位测量的变送器。P=ρgh(P:液体静压 ρ:液体密度 h:液体高度)，采用隔离型敏感元件，测量液体静压P,并将已知密度ρ和g(9.8m/s^2)通过转换处理电路换算出液体高度h。再经过温度补偿和线性修正电路，将液体高度转化成4-20mA或者0-10V标准电信号输出。该产品采用特制防水通气电缆，使感压膜片的背压腔与大气良好导通，测量液位不受大气压变化的影响；另采用专用不锈钢密封壳体与电缆连接，可长期投入与变送器结构材料相兼容的液体中使用。
T51系列投入式液位变送器具有体积小、重量轻、长期稳定性好、安装使用方便、性价比高等优势广泛应用于污水处理、农田水利、电厂、城市供排水、水文勘探等领域进行水位或液位测量与控制。

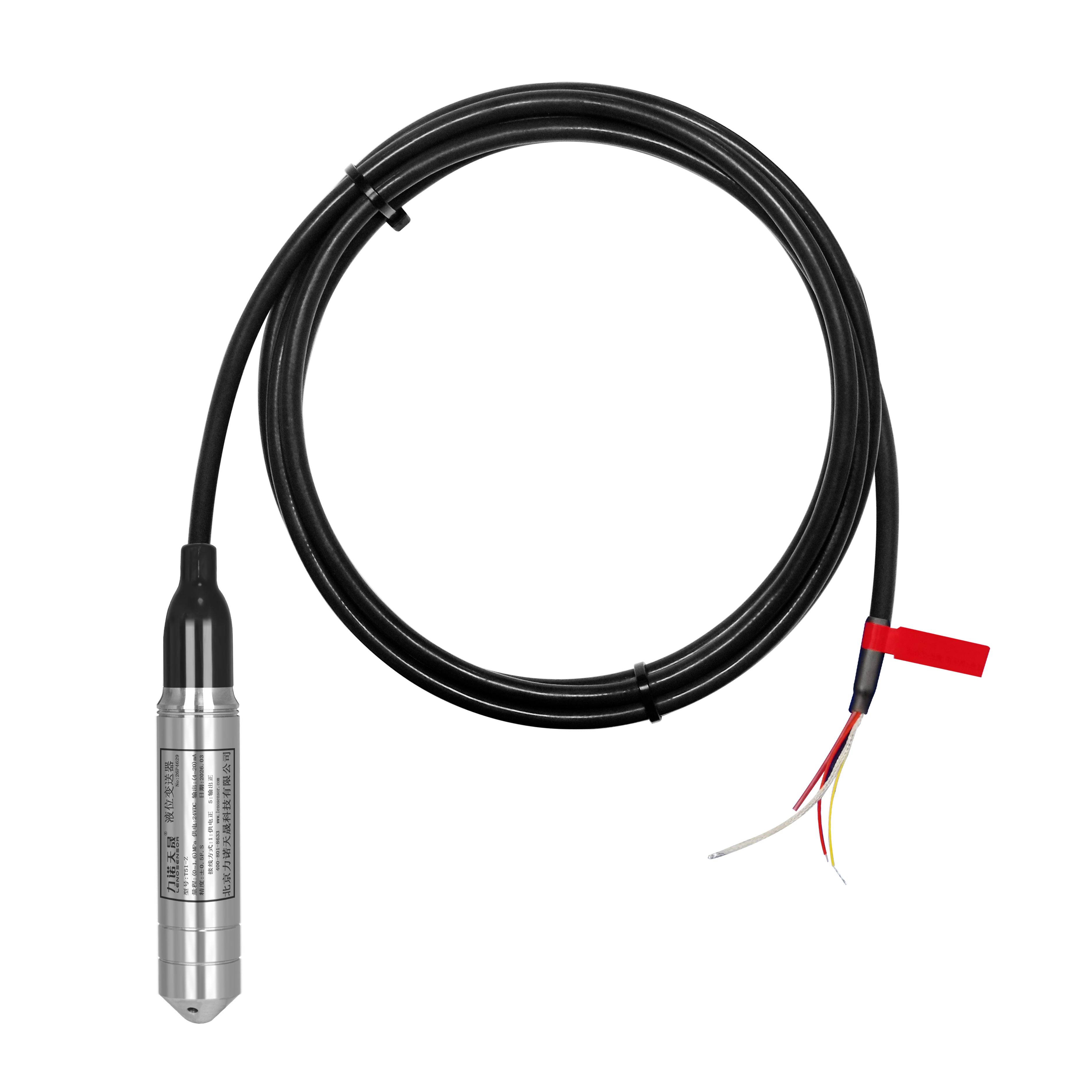

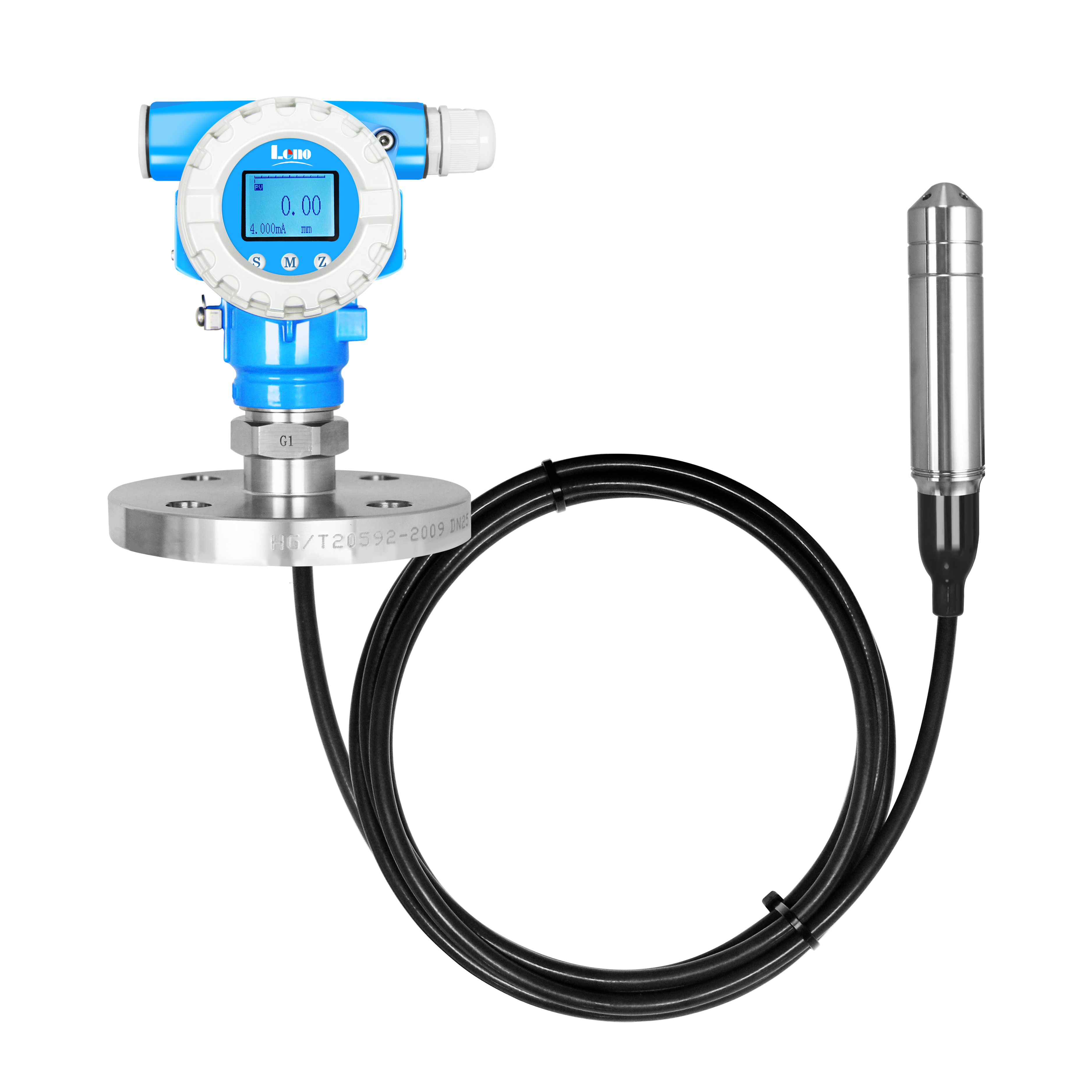

投入式液位变送器可带表头显示分体式安装，也可不带表头显示采用线缆直接输出安装，安装使用方便快捷。
产品特点
| 01 316L不锈钢感压膜片，全密封激光焊接，确保传感器芯体与壳体防水； |
| 02 全不锈钢压箍锁紧密封设计，确保传感器和线缆引出口长期密闭防水； |
| 03 全防水密封电路处理技术，防止因环境湿度大、冷凝等因素对测量的影响； |
| 04 具有体积小、重量轻、长期稳定性好、安装使用方便、性价比高等优势； |
| 05 采用特制防水通气电缆，使感压膜片的背压腔与大气良好导通，测量液位不受大气压变化的影响； |
| 06 传感器前端防堵塞引压孔进液设计，避免被测液体中的杂质堵塞膜片，传感器感压迟滞甚至失效； |
| 07 采用专用不锈钢密封壳体与电缆连接，可长期投入与变送器结构材料相兼容的液体中使用； |
| 08 投入式液位变送器可带表头显示分体式安装，也可不带表头显示采用线缆直接输出安装，安装使用方便快捷。 |
| 09 特殊定制耐长期水浸、耐腐蚀屏蔽线缆，设计使用寿命5-8年； |
| 10 全不锈钢结构，小体积设计，激光标注，识别性强； |
| 11 广泛应用于污水处理、农田水利、电厂、城市供排水、水文勘探等领域进行水位或液位测量与控制。 |
技术参数
| 测量介质 | 与不锈钢无腐蚀的液体 | |
| 测量范围 | 0-500m （量程段可选） | |
| 输出 | 4～20mADC 0-10VDC 0-5VDC 0-5VDC带1-2路开关量输出 Hart协议 Modbus 485 通讯 | |
| 过载倍数 | 常规：满量程1.5倍 极限：满量程2.0倍 | |
| 供电电压 | 10-36VDC （推荐24VDC） | |
| 介质温度 | -25℃~+85℃ （标准） -45℃~+150℃ （定制） | |
| 环境温度 | -30℃~+85℃ | |
| 存储温度 | -45℃~+90℃ | |
| 相对湿度 | ≤95%（40℃） | |
| 响应频率 | 常规≥200HZ/S 典型：1K/GZ/S | |
| 综合精度 | ±0.1%F.S ±0.25%F.S ±0.5%F.S | |
| 输入抗阻 | Rin≥300MΩ | |
| 输出抗阻 | Rin≥300MΩ | |
| 温度漂移 |
|
|
| 稳定性误差 | 常规：±0.1%F.S/年 最大：±0.2%F.S/年 | |
| 接液膜片材质 | 标配：316 定制：陶瓷 | |
| 外壳材质 |
304（标配） 316L不锈钢（定制） |
|
| 电气形式 | 直接引线或者铸铝接线盒（M20*1.5） | |
| 安装位置 | 任意(校验位置变送器竖直，接液膜片朝上) |

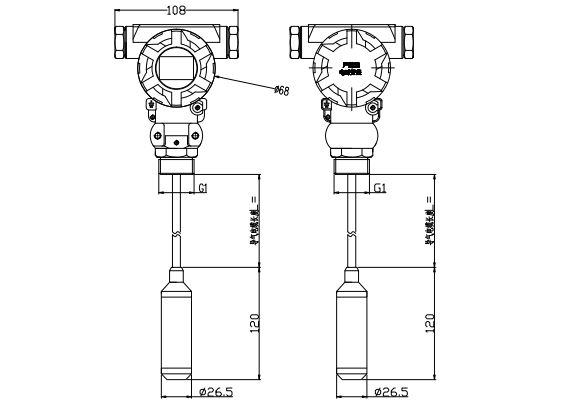

外形尺寸
◆ 全密封激光焊接，确保传感器芯体与壳体防水；
◆ 前端防堵塞引压孔进液设计，避免传感器感压迟滞甚至失效；
◆ 特殊定制耐长期水浸、耐腐蚀屏蔽线缆，设计使用寿命5-8年；
◆ 可带表头显示分体式安装，也可不带表头显示采用线缆直接输出安装，安装使用方便快捷。
◆ 前端防堵塞引压孔进液设计，避免传感器感压迟滞甚至失效；
◆ 特殊定制耐长期水浸、耐腐蚀屏蔽线缆，设计使用寿命5-8年；
◆ 可带表头显示分体式安装，也可不带表头显示采用线缆直接输出安装，安装使用方便快捷。
