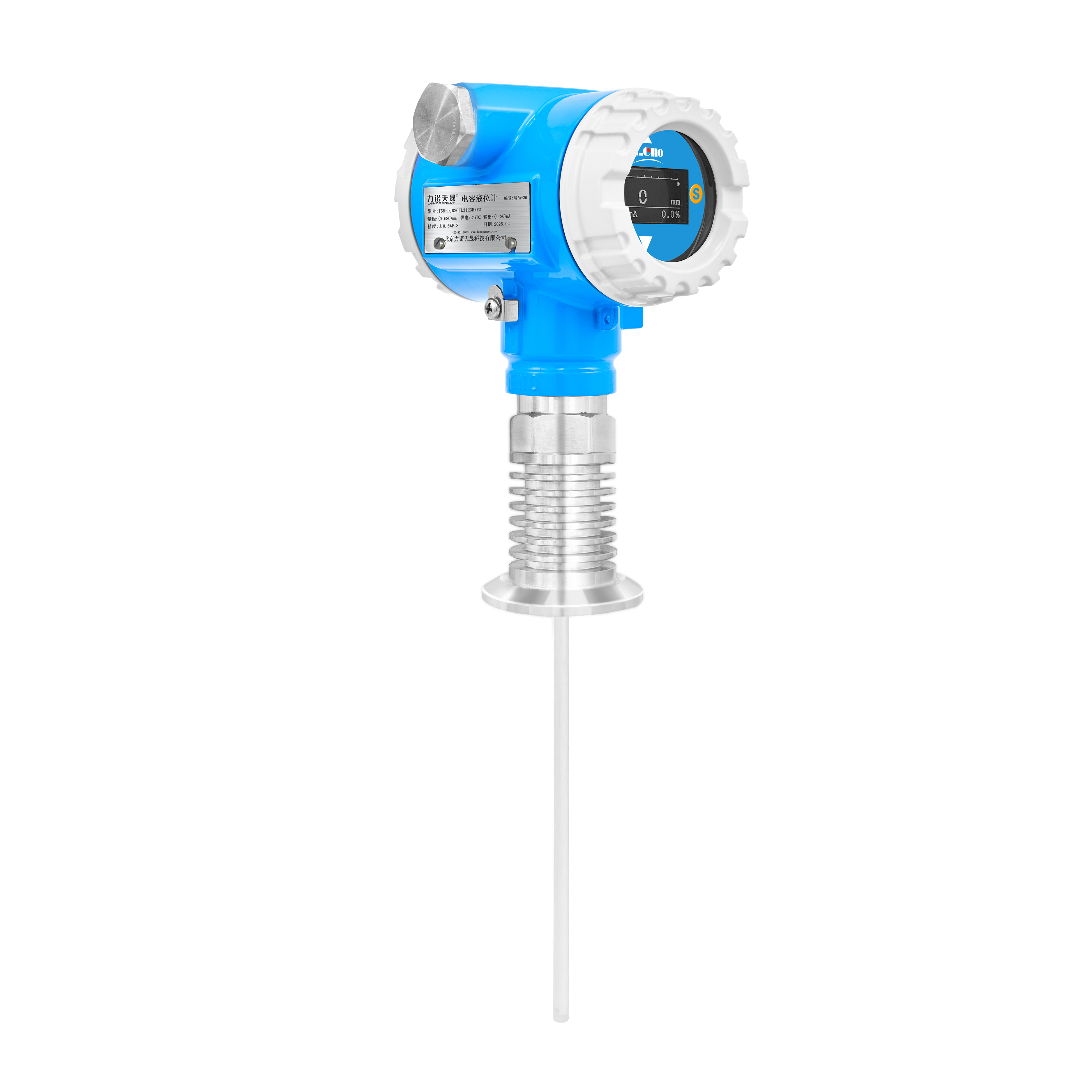

T55 电容式智能液位计
产品概述
T55电容式智能液位计是一种可以用于液体、油类、固体、界面和测量的液位（物位）变送器。是依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。无可动部件，可靠性大大提高，它不受水蒸汽，灰尘或冷凝的影响，具有长期运行稳定可靠，灵敏度高， 线性度好，耐高温、耐高压等优点。
智能液位计为两线制（回路供电）4～20mADC 测量信号,易于调校，无线传输，485传输等。可广泛用于石油、化工、冶金、电力、造纸、制药等各个领域。
工作原理
电容液位计是基于电容量的改变，来进行液/物位测量的，液位计电极与容器组成一个电容器的两个电极，电容值随容器内物料介质的物位改变而变化，并转换为相应的物位输出信号；用电容物位计测量液/物位的一个基本要求是：被测介质的相对介电常数(被测介质与空气的介电常数之比)在测量过程中不应变化。
产品特点
| 01 适用于液体、油类、固体、界面和测量的液位（物位）变送器； |
| 02 结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少； |
| 03 支持零点满点现场标定，操作方便，测量准确可靠； |
| 04 方向性好，尤其特殊罐体和异型罐体，传输损耗小，应用范围广泛； |
| 05 适用于高温高压容器的物位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响； |
| 06 智能数字放大器，测量精度高、抗干扰能力强； |
| 07 支持高温、高压、防腐等复杂工况的液位、物位测量。 |
| 08 智能液位计为两线制（回路供电）4～20mADC 测量信号,易于调校，无线传输，485传输等; |
| 09 过程连接：支持多种国际标准过程连接方式； |
| 10 测量盲区小，最大限度的增加了测量范围； |
| 11 支持客户个性化定制。 |
技术参数
| 适用范围 | 液体、油类、固体颗粒和界面测量 | ||
| 测量范围 | 300mm～5000mm 范围内量程可选 | ||
| 电容测量范围 | 0.1PF～2500PF | ||
| 工作压力 | 标准：-0.1MPa～2MPa 定制：最大32MPa | ||
| 工作温度 | 探杆式：-50～150℃ 定制：最高250℃ | ||
| 探杆直径 | Φ4、Φ6、Φ8、Φ12至Φ22 | ||
| 环境温度 | 环境温度:-40℃～85℃储存温度:-50℃～+60℃ | ||
| 供电电压 | 15～36VDC | ||
| 输出信号 | 标配：4～20mA 定制：4～20mAHart、485通讯 | ||
| 精度等级 | ± 0.5%F.S | ||
| 接液材质 | 316不锈钢 、1Gr18Ni19Ti 、 聚四氟乙烯 | ||
| 长期稳定性 | ≤ 0.1%FS/年 | ||
| 温度漂移 | ≤ 0.01%FS/℃ （在0～70℃范围内） | ||
| 防护等级 |
|
||
| 过程连接 | 螺纹、法兰、卫生卡盘、支持客户定制 | ||
| 无线传输 | 无线输出液位计通信距离小于200米，供电电压4.2-36V（可选电池供电） |

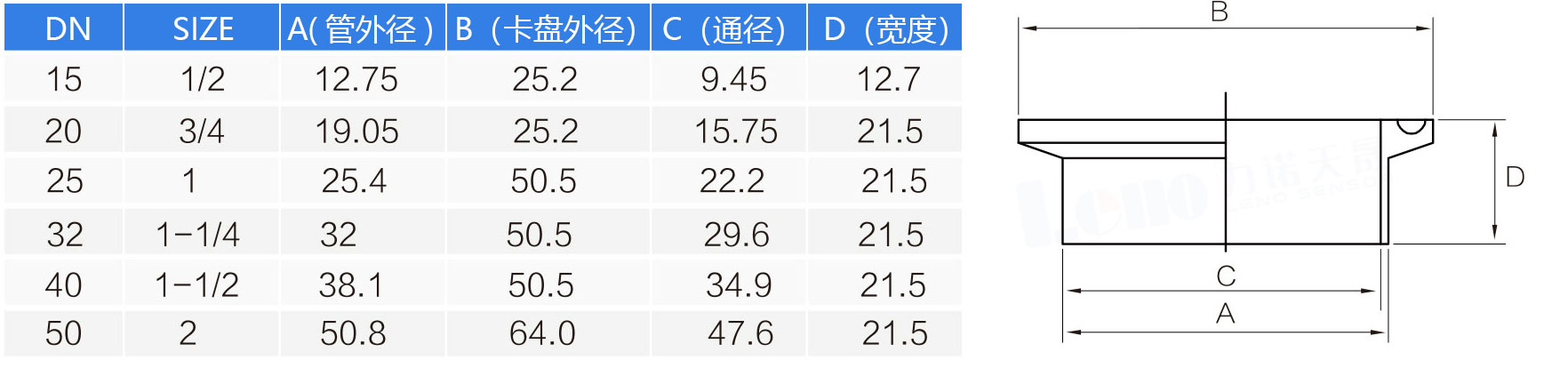

卫生型卡盘尺寸对照表

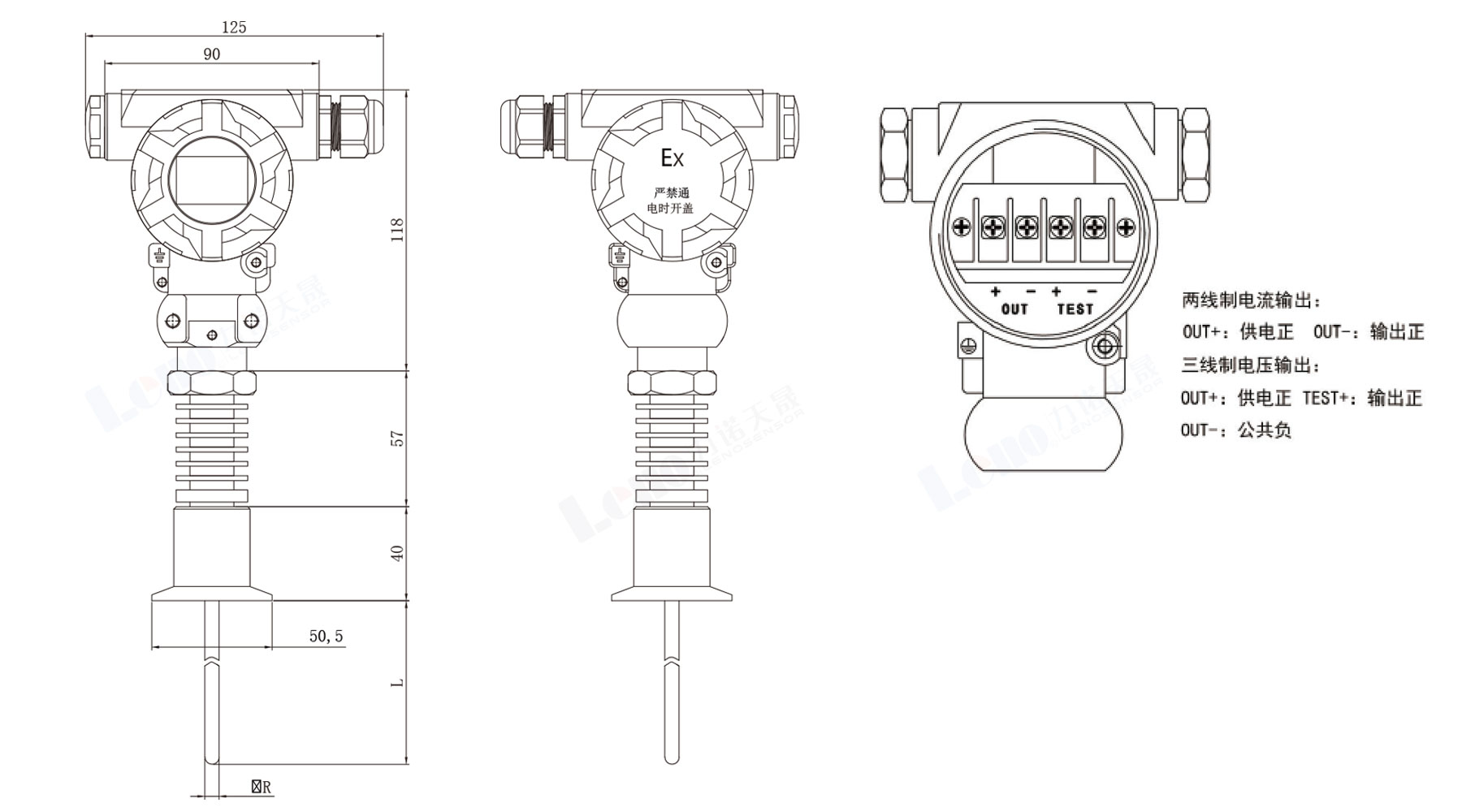

外形尺寸
◆结构简单，可靠性高，无任何可动或弹性元部件；
◆特别适用于酸、碱等强腐蚀性液体的测量；
◆完善的过流、过压、电源极性保护；
◆无线型液位计具有无线远传功能。
◆特别适用于酸、碱等强腐蚀性液体的测量；
◆完善的过流、过压、电源极性保护；
◆无线型液位计具有无线远传功能。
