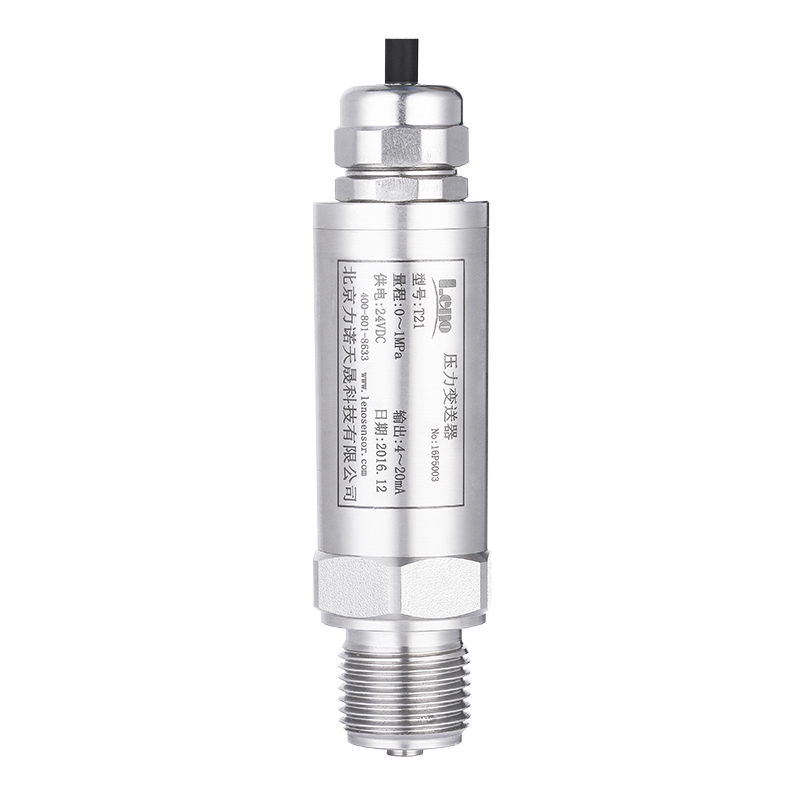

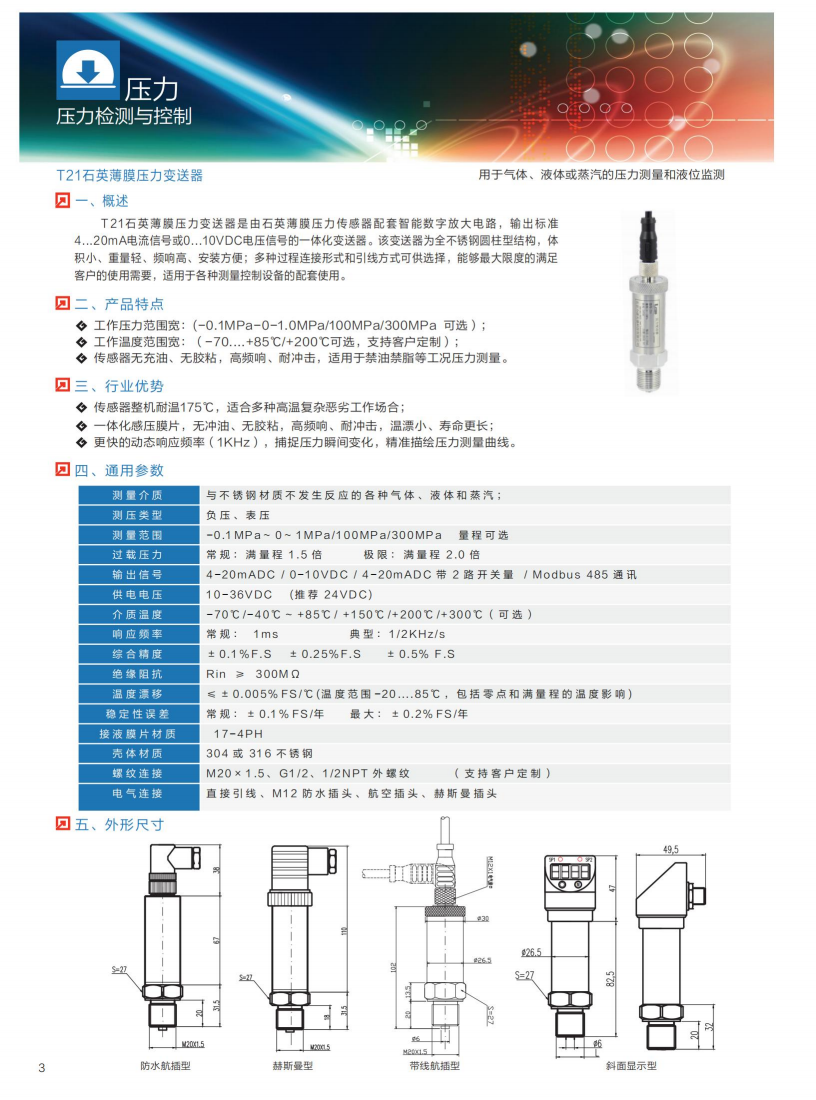

T21 石英薄膜压力变送器
产品概述
T21石英薄膜压力变送器是由石英薄膜压力传感器配套智能数字放大电路，输出标准4...20mA电流信号或0...10VDC电压信号的一体化变送器。该变送器为全不锈钢圆柱型结构，体积小、重量轻、频响高、安装方便；多种过程连接形式和引线方式可供选择，能够最大限度的满足客户的使用需要，适用于各种测量控制设备的配套使用。
产品特点
| 01 工作压力范围宽：(-0.1MPa-0-1.0MPa/100MPa/300MPa 可选）； |
| 02 工作温度范围宽：（-70....+85℃/+200℃可选，支持客户定制）； |
| 03 传感器无充油、无胶粘，高频响、耐冲击，适用于禁油禁脂等工况压力测量。 |
| 04 传感器整机耐温175℃，适合多种高温复杂恶劣工作场合； |
| 05 一体化感压膜片，无冲油、无胶粘，高频响、耐冲击，温漂小、寿命更长； |
06 更快的动态响应频率（1KHz），捕捉压力瞬间变化，精准描绘压力测量曲线。
技术参数
|
测 量 介 质
|
与 不 锈 钢 材 质 不 发 生 反 应 的 各 种 气 体 、 液 体 和 蒸 汽 ； |
|
测 压 类 型
|
负 压 、 表 压 |
|
测 量 范 围
|
-0. 1 MP a～ 0～ 1 MP a /1 00 M P a /3 00 M P a 量 程 可 选
|
|
过 载 压 力
|
常 规 ： 满 量 程 1 .5 倍
极 限 ： 满 量 程 2 .0 倍
|
|
输 出 信 号
|
4-20mADC / 0-10 VDC / 4-20mADC 带2路开关量 / Modbus 485 通讯 |
|
供 电 电 压
|
10-36VDC (推荐 24VDC ) |
|
介 质 温 度
|
-70 ℃ /-40 ℃ ～ +85 ℃ / +150℃ /+ 200℃ /+ 300 ℃ （ 可选 ） |
|
响 应 频 率
|
常 规 ： 1 m s 典 型 ： 1 /2K H z / s
|
|
综 合 精 度
|
± 0. 1 %F.S ± 0.25 %F.S ± 0.5 % F.S
|
|
绝 缘 阻 抗
|
Rin ≥ 300MΩ |
|
温 度 漂 移
|
≤ ± 0.005％ FS /℃ (温 度 范 围 -2 0 .... 85 ℃ ， 包 括 零 点 和 满 量 程 的 温 度 影 响 )
|
|
稳 定 性 误 差
|
常 规 ： ± 0.1 ％ FS /年 最 大 ： ± 0.2％ FS /年
|
|
接 液 膜 片 材 质
|
17 - 4PH |
|
壳 体 材 质
|
304 或 316 不 锈 钢
|
|
螺 纹 连 接
|
M20 × 1.5 、 G 1/2、 1/2 NPT 外螺纹 （ 支持客户定制 ）
|
|
电 气 连 接
|
直接引线 、 M12防水插头 、 航空插头 、 赫斯曼插头
|
外形尺寸
◆工作压力范围宽:(-0.1MPa-0-1.0MPa/100MPa/300MPa 可选);
◆工作温度范围宽:(-70....+85°C/+200°C可选，支持客户定制);
◆传感器无充油、无胶粘，高频响、耐冲击，适用于禁油禁脂等工况压力测量。
◆工作温度范围宽:(-70....+85°C/+200°C可选，支持客户定制);
◆传感器无充油、无胶粘，高频响、耐冲击，适用于禁油禁脂等工况压力测量。
