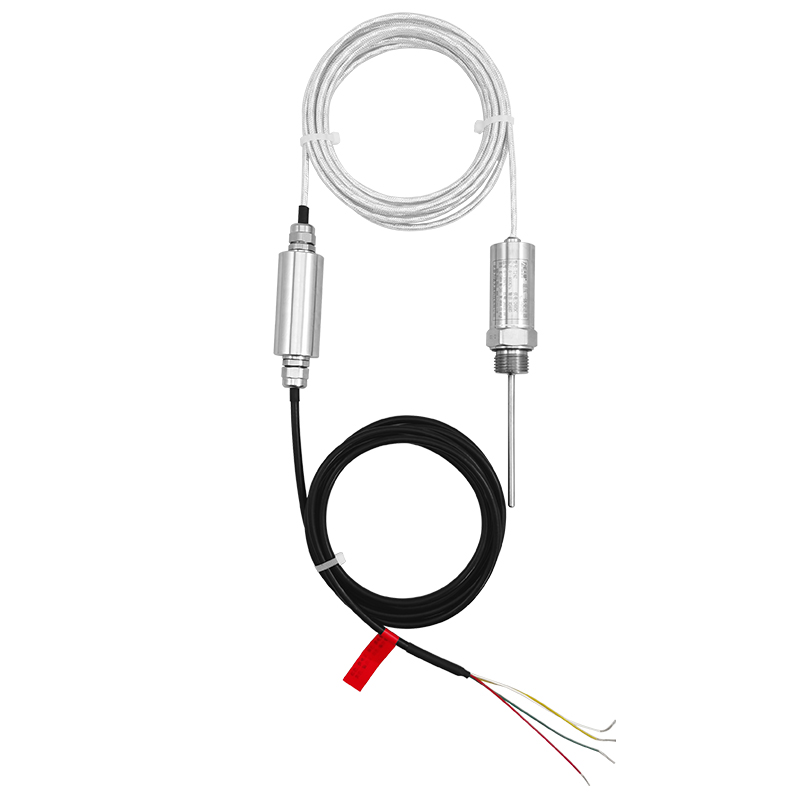

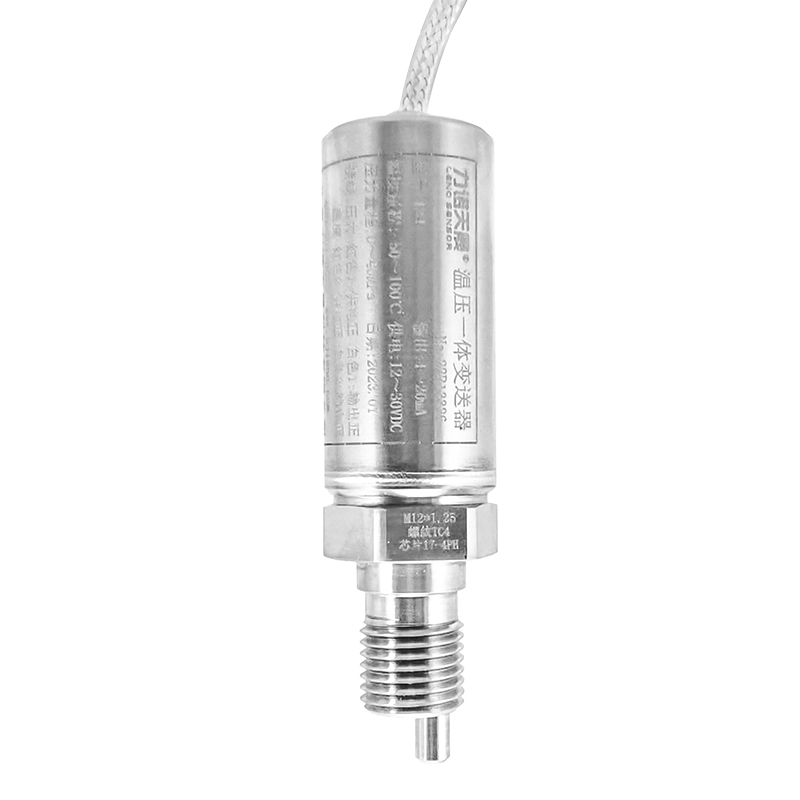

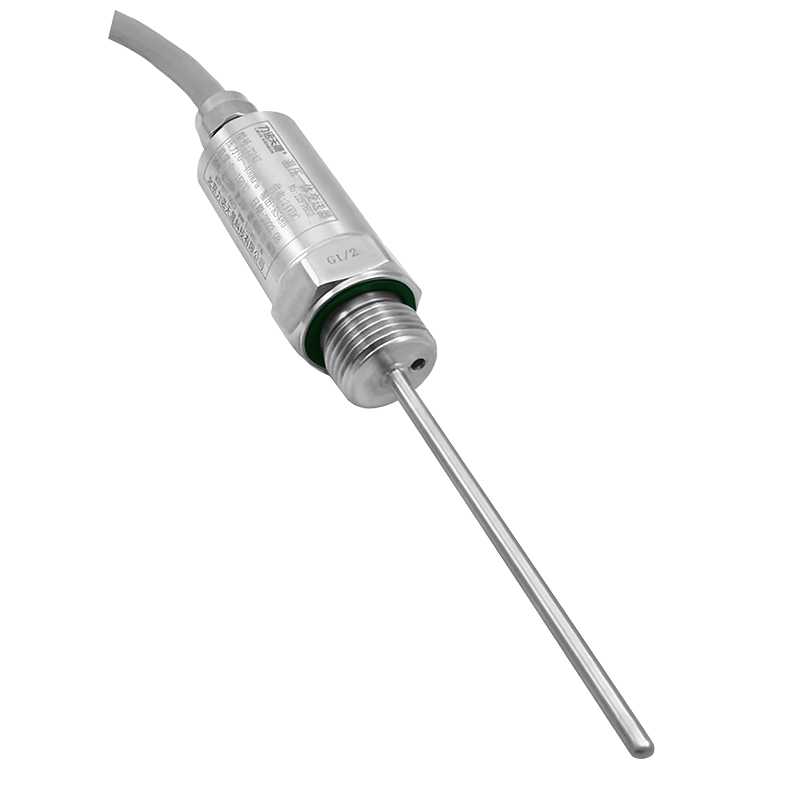

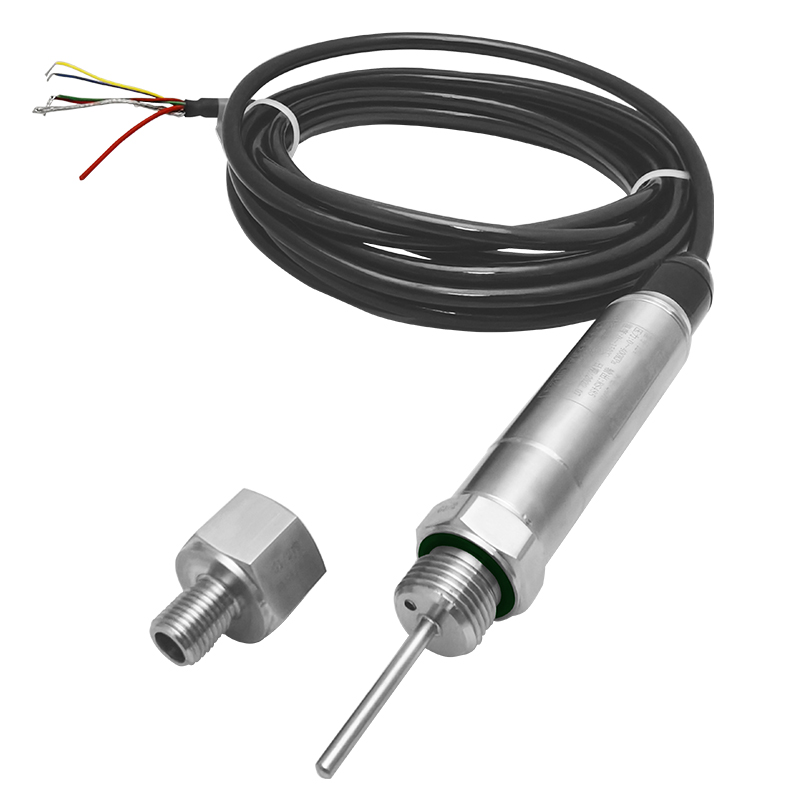

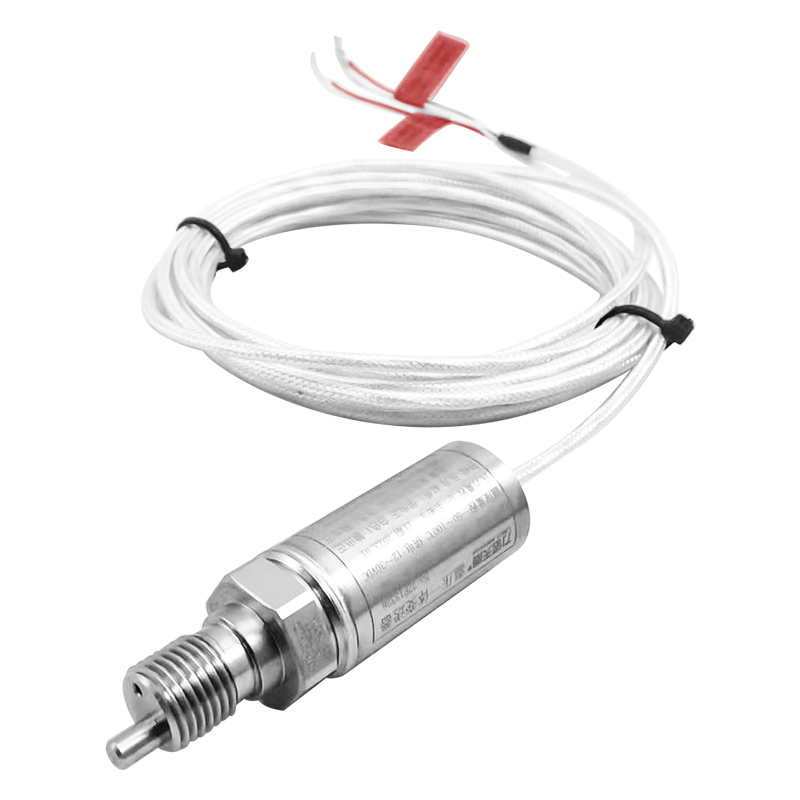

T24 温压一体变送器

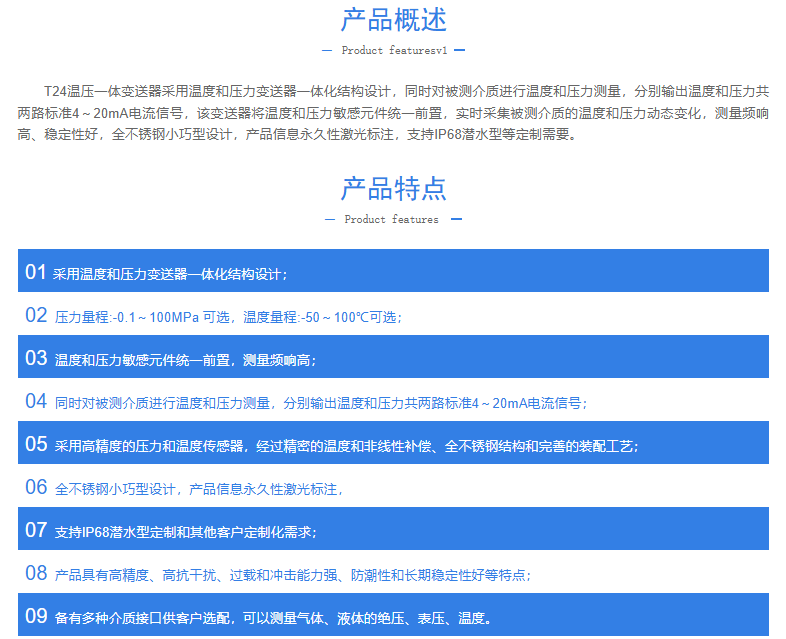

产品概述
T24温压一体变送器采用温度和压力变送器一体化结构设计，同时对被测介质进行温度和压力测量，分别输出温度和压力共两路标准4～20mA电流信号，该变送器将温度和压力敏感元件统一前置，实时采集被测介质的温度和压力动态变化，测量频响高、稳定性好，全不锈钢小巧型设计，产品信息永久性激光标注，支持IP68潜水型等定制需要。
产品特点
| 01 采用温度和压力变送器一体化结构设计； |
| 02 压力量程:-0.1～100MPa 可选，温度量程:-50～100℃可选； |
| 03 温度和压力敏感元件统一前置，测量频响高； |
| 04 同时对被测介质进行温度和压力测量，分别输出温度和压力共两路标准4～20mA电流信号； |
| 05 采用高精度的压力和温度传感器，经过精密的温度和非线性补偿、全不锈钢结构和完善的装配工艺； |
| 06 全不锈钢小巧型设计，产品信息永久性激光标注， |
| 07 支持IP68潜水型定制和其他客户定制化需求； |
| 08 产品具有高精度、高抗干扰、过载和冲击能力强、防潮性和长期稳定性好等特点； |
| 09 备有多种介质接口供客户选配，可以测量气体、液体的绝压、表压、温度。 |

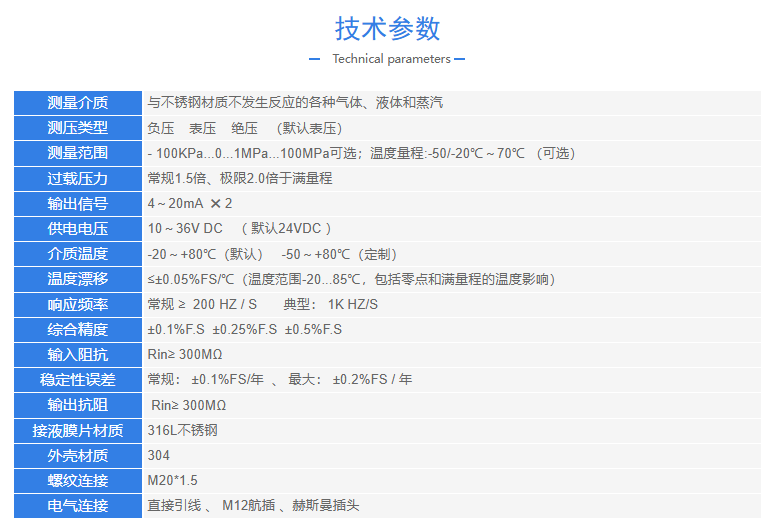

技术参数
| 测量介质 | 与不锈钢材质不发生反应的各种气体、液体和蒸汽 |
| 测压类型 | 负压 表压 绝压 （默认表压） |
| 测量范围 | - 100KPa...0...1MPa...100MPa可选；温度量程:-50/-20℃～70℃ （可选） |
| 过载压力 | 常规1.5倍、极限2.0倍于满量程 |
| 输出信号 | 4～20mA ✖ 2 |
| 供电电压 | 10～36V DC （ 默认24VDC ） |
| 介质温度 | -20～+80℃（默认） -50～+80℃（定制） |
| 温度漂移 | ≤±0.05%FS/℃（温度范围-20...85℃，包括零点和满量程的温度影响） |
| 响应频率 | 常规 ≥ 200 HZ / S 典型： 1K HZ/S |
| 综合精度 | ±0.1%F.S ±0.25%F.S ±0.5%F.S |
| 输入阻抗 | Rin≥ 300MΩ |
| 稳定性误差 | 常规： ±0.1%FS/年 、 最大： ±0.2%FS / 年 |
| 输出抗阻 | Rin≥ 300MΩ |
| 接液膜片材质 | 316L不锈钢 |
| 外壳材质 | 304 |
| 螺纹连接 | M20*1.5 |
| 电气连接 | 直接引线 、 M12航插 、赫斯曼插头 |

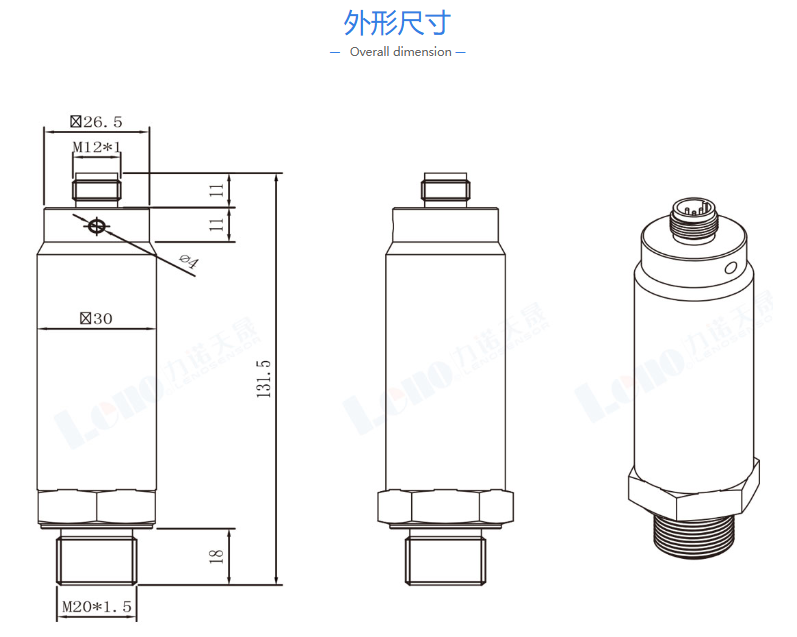

外形尺寸
◆一体化结构设计，一次安装既可测量温度和压力；
◆温度和压力敏感元件统一前置，测量频响高；
◆支持IP68潜水型定制和其他客户定制化需求；
◆压力量程:-0.1～100MPa 可选，温度量程:-50～100℃可选；
◆温度和压力敏感元件统一前置，测量频响高；
◆支持IP68潜水型定制和其他客户定制化需求；
◆压力量程:-0.1～100MPa 可选，温度量程:-50～100℃可选；
