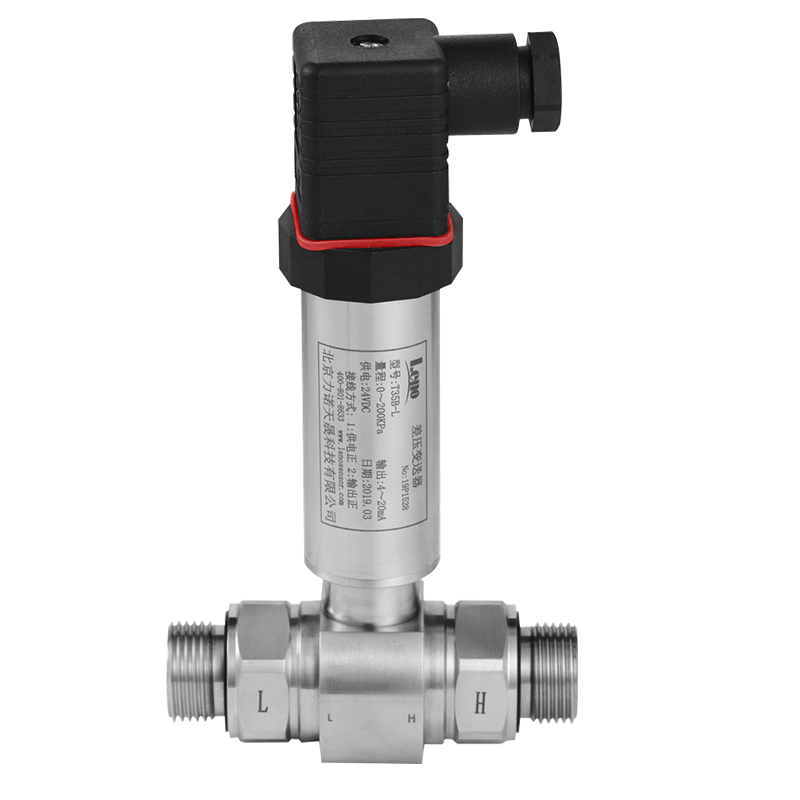

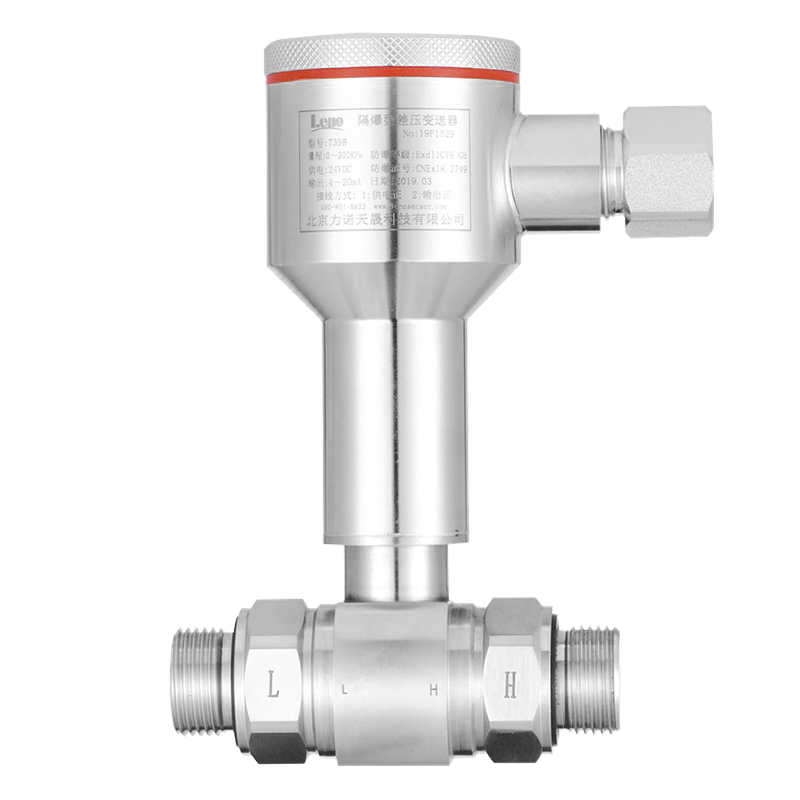

T35B 防爆微差压传感器

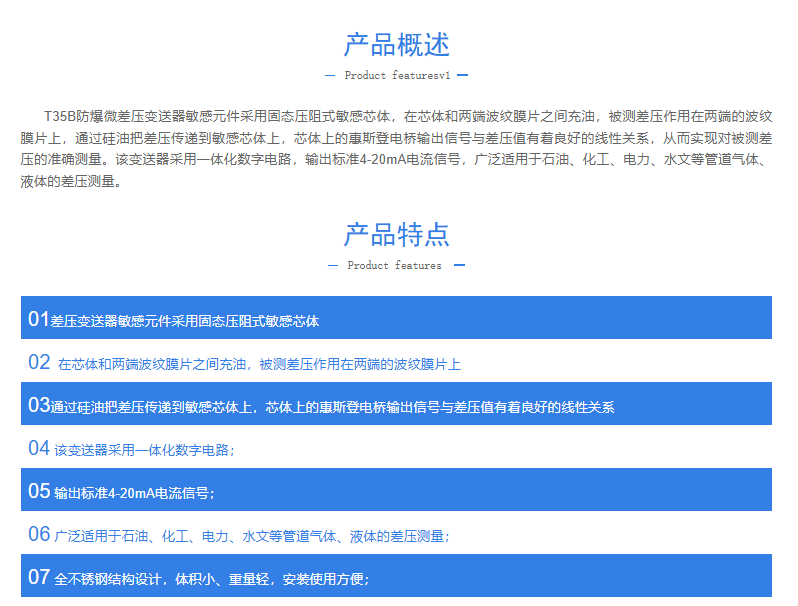

产品概述
T35B差压变送器敏感元件采用固态压阻式敏感芯体，在芯体和两端波纹膜片之间充油，被测差压作用在两端的波纹膜片上，通过硅油把差压传递到敏感芯体上，芯片上的惠斯登电桥输出信号与差压值有着良好的线性关系，从而实现对被测差压的准确测量。该变送器采用一体化数字电路，输出标准4-20mA电流信号，广泛适用于石油、化工、电力、水文等管道气体、液体的差压测量。
产品特点
| 01差压变送器敏感元件采用固态压阻式敏感芯体 |
| 02 在芯体和两端波纹膜片之间充油，被测差压作用在两端的波纹膜片上 |
| 03通过硅油把差压传递到敏感芯体上，芯体上的惠斯登电桥输出信号与差压值有着良好的线性关系 |
| 04 该变送器采用一体化数字电路 |
| 05 输出标准4-20mA电流信号 |
| 06 广泛适用于石油、化工、电力、水文等管道气体、液体的差压测量 |
|
07 全不锈钢结构设计，体积小、重量轻，安装使用方便 |

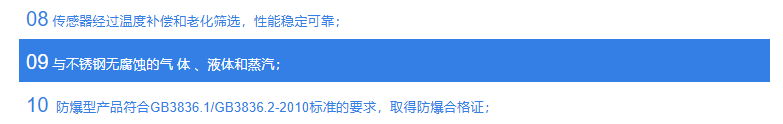

| 08 传感器经过温度补偿和老化筛选，性能稳定可靠 |
| 09 与不锈钢无腐蚀的气 体 、液体和蒸汽 |
10 防爆型产品符合GB3836.1/GB3836.2-2010标准的要求，取得防爆合格证

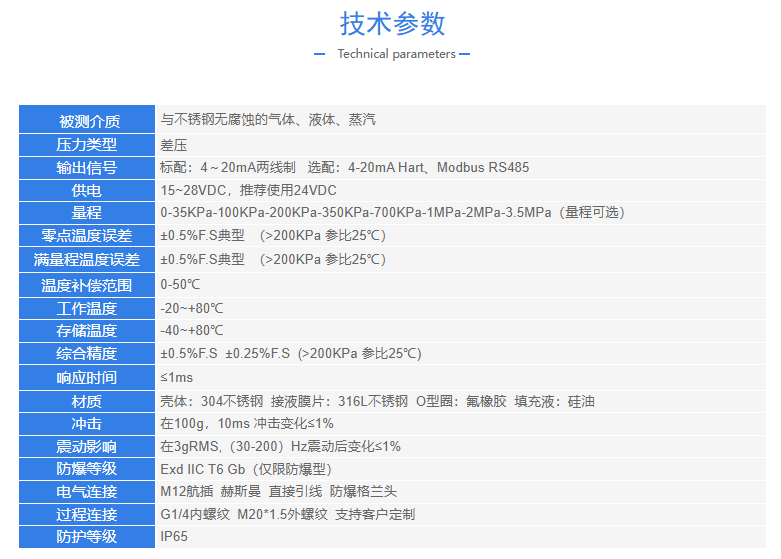

技术参数
| 被测介质 | 与不锈钢无腐蚀的气体、液体、蒸汽 |
| 压力类型 | 差压 |
| 输出信号 | 标配：4～20mA两线制 选配：4-20mA Hart、Modbus RS485 |
| 供电 | 15~28VDC，推荐使用24VDC |
| 量程 | 0-35KPa-100KPa-200KPa-350KPa-700KPa-1MPa-2MPa-3.5MPa（量程可选） |
| 零点温度误差 | ±0.5%F.S典型 （>200KPa 参比25℃） |
| 满量程温度误差 | ±0.5%F.S典型 （>200KPa 参比25℃） |
| 温度补偿范围 | 0-50℃ |
| 工作温度 | -20~+80℃ |
| 存储温度 | -40~+80℃ |
| 综合精度 | ±0.5%F.S ±0.25%F.S (>200KPa 参比25℃) |
| 响应时间 | ≤1ms |
| 材质 | 壳体：304不锈钢 接液膜片：316L不锈钢 O型圈：氟橡胶 填充液：硅油 |
| 冲击 | 在100g，10ms 冲击变化≤1% |
| 震动影响 | 在3gRMS,（30-200）Hz震动后变化≤1% |
| 防爆等级 | Exd IIC T6 Gb（仅限防爆型） |
| 电气连接 | M12航插 赫斯曼 直接引线 防爆格兰头 |
| 过程连接 | G1/4内螺纹 M20*1.5外螺纹 支持客户定制 |
| 防护等级 | IP65 |

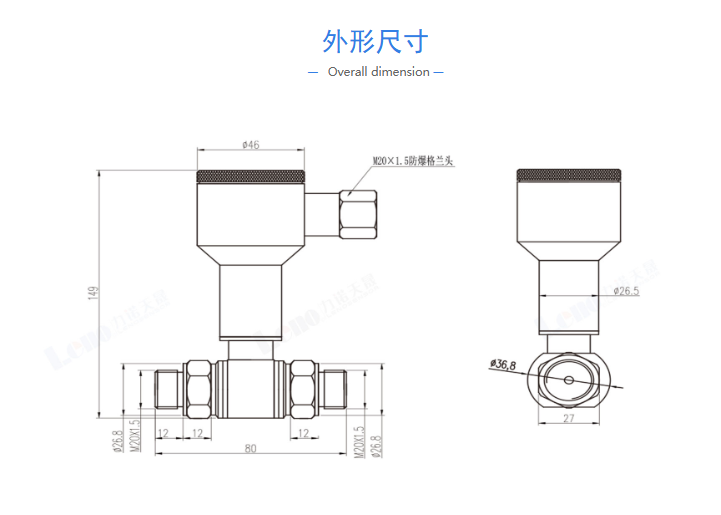

外形尺寸
产品优势
◆ 微差压变送器可用来测量差压或表压，并将信号转换为成比例的电流信号；
◆ 性能稳定，结构精巧，多用于测量干燥空气的微小差压或压力；
◆ 广泛应用于天然气管道，各种风压管道的差压或压力检测；
◆ 微差压变送器可用来测量差压或表压，并将信号转换为成比例的电流信号；
◆ 性能稳定，结构精巧，多用于测量干燥空气的微小差压或压力；
◆ 广泛应用于天然气管道，各种风压管道的差压或压力检测；
