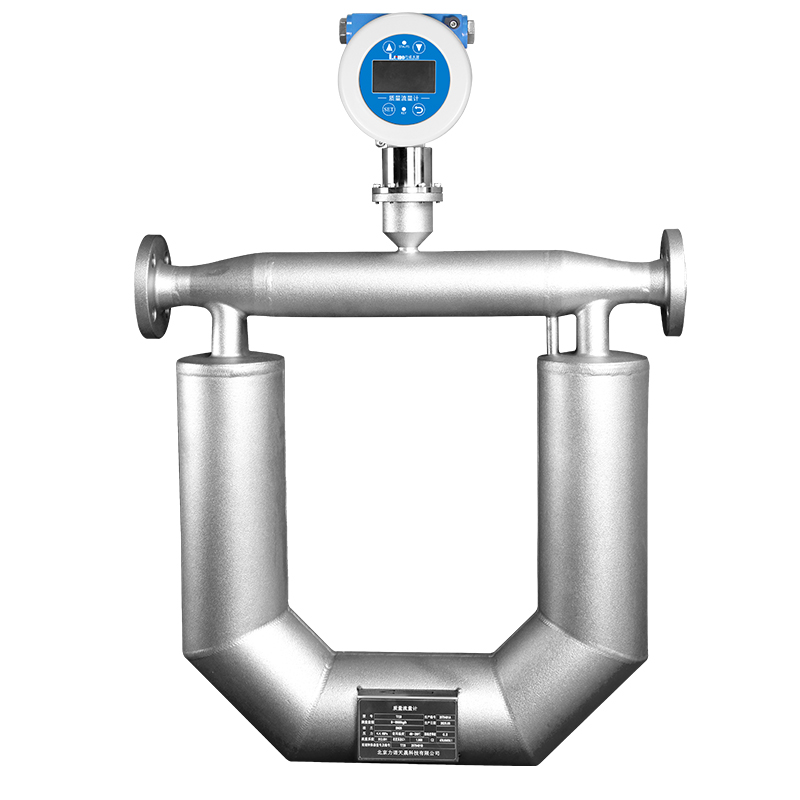

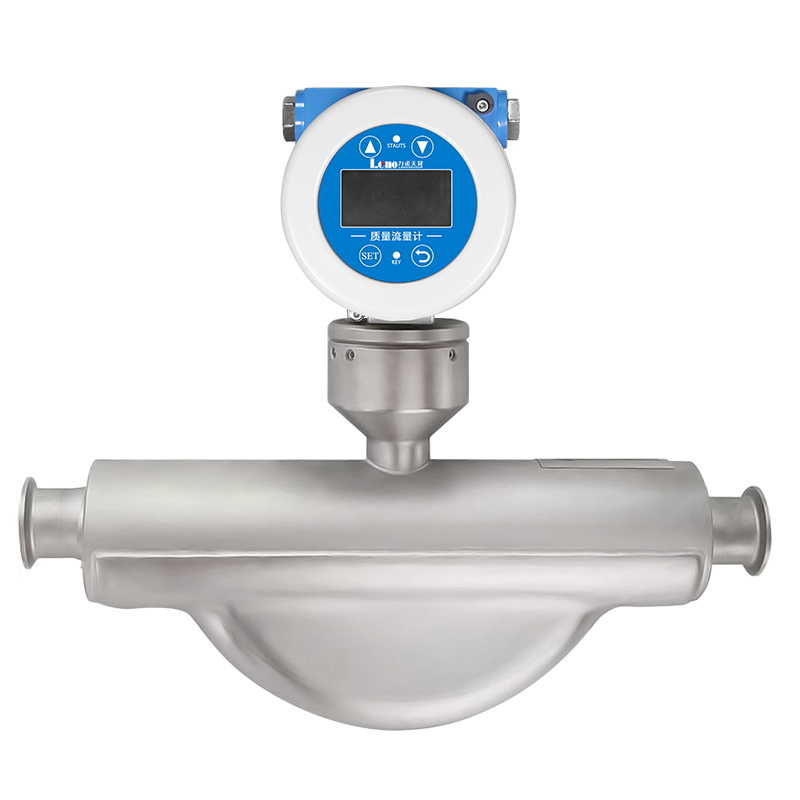

T720 质量流量计
产品概述
T720 质量流量计是我公司根据科里奥利力原理开发的一种新型的流量测量仪表，可直接测量封闭管道内流体的质量流量和介质的密度。流量计由流量测量传感器和信号转换器两部分组成。
产品特点
| 01 直接测量流体的质量流量(对能源计量和化学反应等生产过程控制有重要意义)； |
| 02 测量精度高(0.1% 、 0.15% 、 0.2%)； |
| 03 可测含固体高粘度介质，安装不要求前后直管段，运行可靠，维修率低； |
| 04 可测不导电介质； |
| 05 可测超低温介质:-200度； |

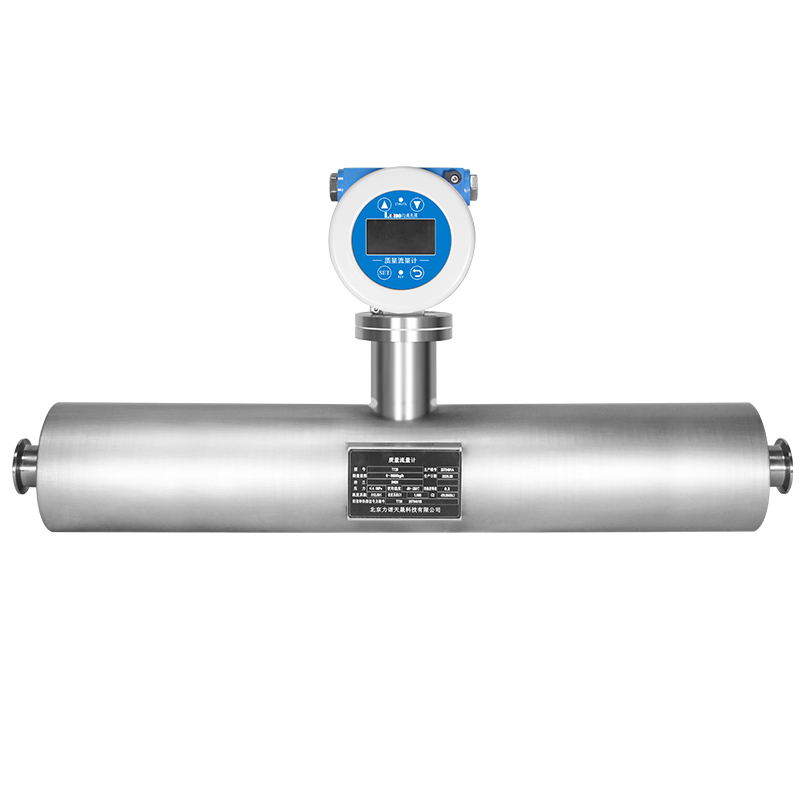

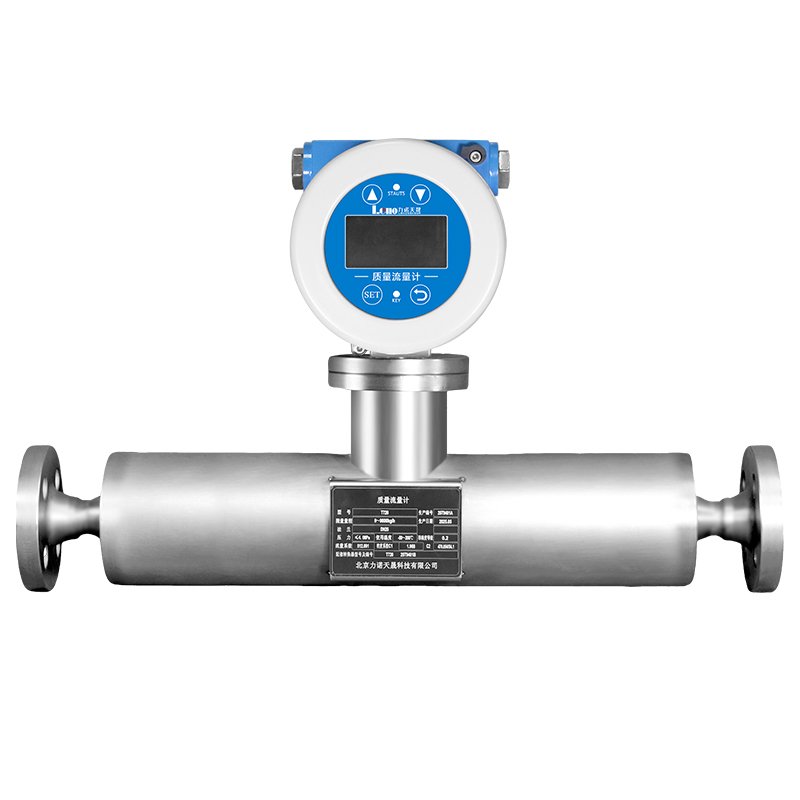

| 06 Z型直管式可做卫生型并取得3A认证； |
| 07 C型微弯式量程比可:1:30 |
工作原理

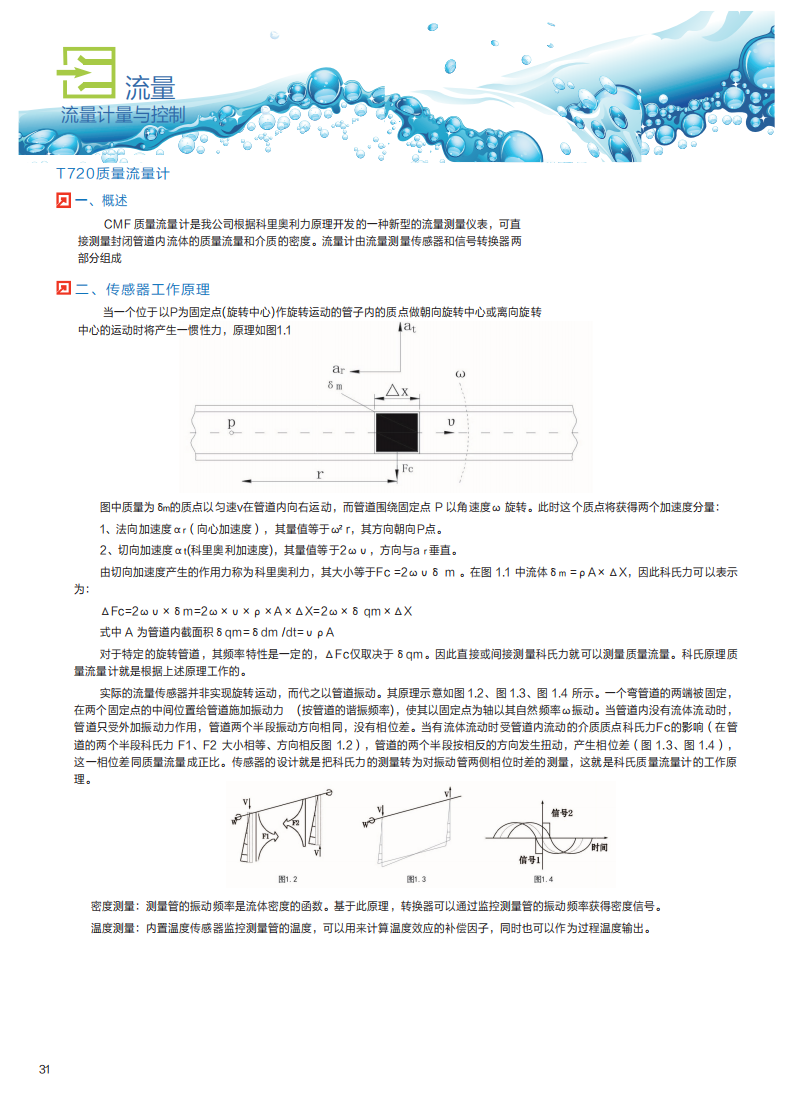

当一个位于以P为固定点(旋转中心)作旋转运动的管子内的质点，做朝向旋转中心或离向旋转中心的运动时将产生一惯性力，原理如图1.1
图中质量为δm的质点以匀速v在管道内向右运动，而管道围绕固定点 P 以角速度ω 旋转。此时这个质点将获得两个加速度分量：
1、法向加速度αr（向心加速度），其量值等于ω r，其方向朝向P点。
2、切向加速度αt(科里奥利加速度)，其量值等于2ωυ，方向与a r 垂直。 由切向加速度产生的作用力称为科里奥利力，其大小等于Fc =2ωυδ m 。在图 1.1 中流体δm=ρA×ΔX，因此科氏力可以表示 为：
ΔFc=2ωυ×δm=2ω×υ×ρ×A×ΔX=2ω×δ qm×ΔX
式中 A 为管道内截面积δqm=δdm /dt=υρA 对于特定的旋转管道，其频率特性是一定的，ΔFc仅取决于δqm。因此直接或间接测量科氏力就可以测量质量流量。科氏原理质量流量计就是根据上述原理工作的。

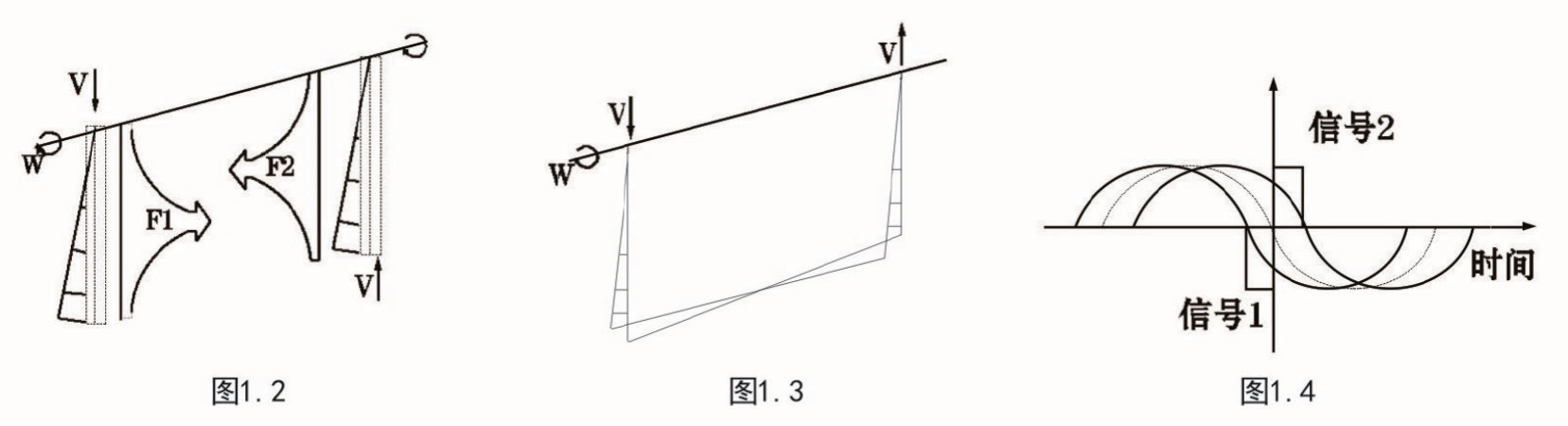

实际的流量传感器并非实现旋转运动，而代之以管道振动。其原理示意如图 1.2、图 1.3、图 1.4 所示。一个弯管道的两端被固定， 在两个固定点的中间位置给管道施加振动力 (按管道的谐振频率)，使其以固定点为轴以其自然频率ω振动。当管道内没有流体流动时， 管道只受外加振动力作用，管道两个半段振动方向相同，没有相位差。当有流体流动时受管道内流动的介质质点科氏力Fc的影响（在管道的两个半段科氏力 F1、F2 大小相等、方向相反图 1.2），管道的两个半段按相反的方向发生扭动，产生相位差（图 1.3、图 1.4）， 这一相位差同质量流量成正比。传感器的设计就是把科氏力的测量转为对振动管两侧相位时差的测量，这就是科氏质量流量计的工作原理。
①密度测量：
测量管的振动频率是流体密度的函数。基于此原理，转换器可以通过监控测量管的振动频率获得密度信号。
②温度测量：
内置温度传感器监控测量管的温度，可以用来计算温度效应的补偿因子，同时也可以作为过程温度输出。

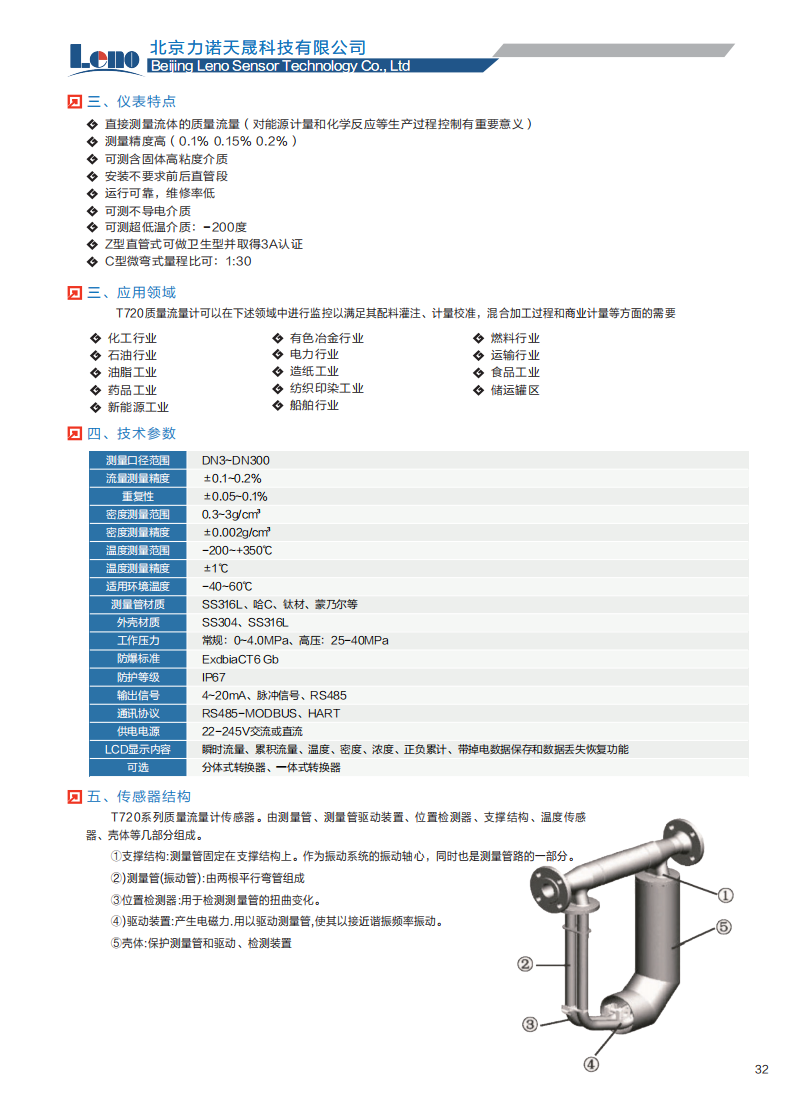

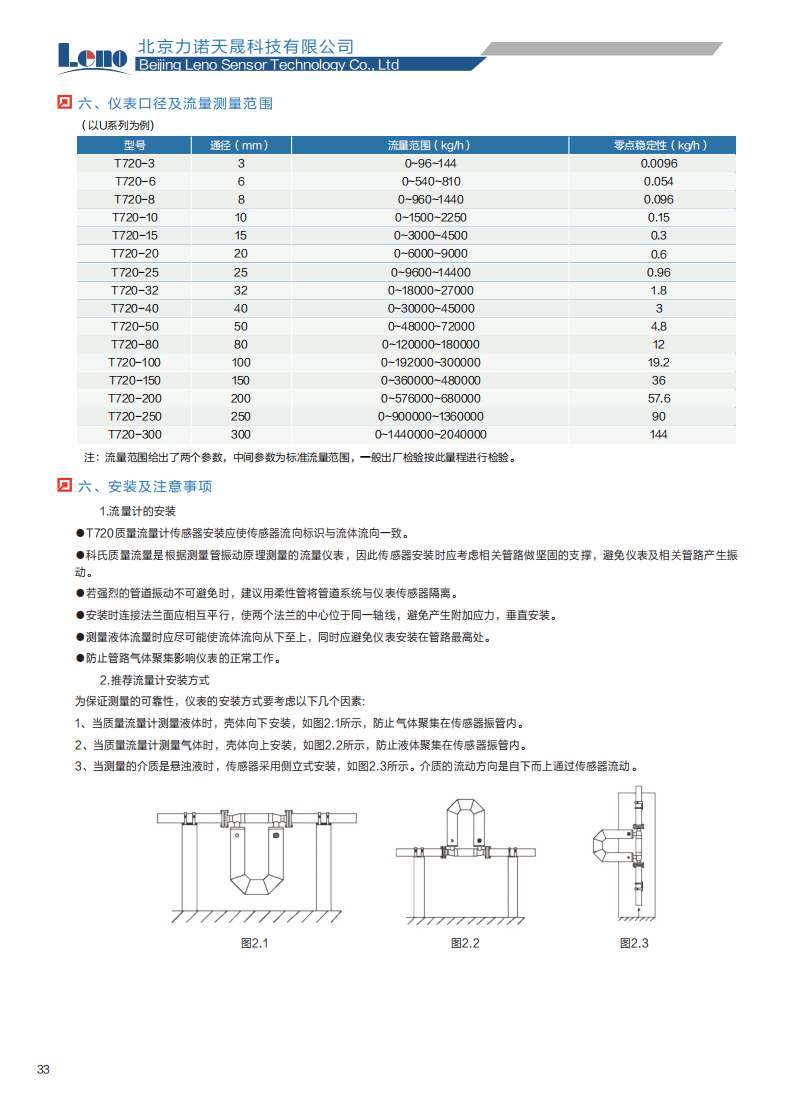

技术参数
|
测量口径范围
|
DN3~DN300 |
|
流量测量精度
|
±0.1~0.2% |
|
重复性
|
±0.05~0.1% |
|
密度测量范围
|
0.3~3g/cm³ |
|
密度测量精度
|
±0.002g/cm³
|
|
温度测量范围
|
-200~+350℃ |
|
温度测量精度
|
±1℃ |
|
适用环境温度
|
-40~60℃
|
|
测量管材质
|
SS316L、哈C、钛材、蒙乃尔等 |
|
外壳材质
|
SS304、SS316L |
|
工作压力
|
常规：0~4.0MPa、高压：25-40MPa |
|
防爆标准
|
ExdbiaCT6 Gb |
|
防护等级
|
IP67
|
|
输出信号
|
4~20mA、脉冲信号、RS485 |
|
通讯协议
|
RS485-MODBUS、HART |
|
供电电源
|
22-245V交流或直流 |
|
LCD显示内容
|
瞬时流量、累积流量、温度、密度、浓度、正负累计、带掉电数据保存和数据丢失恢复功能 |
|
可选
|
分体式转换器、一体式转换器 |

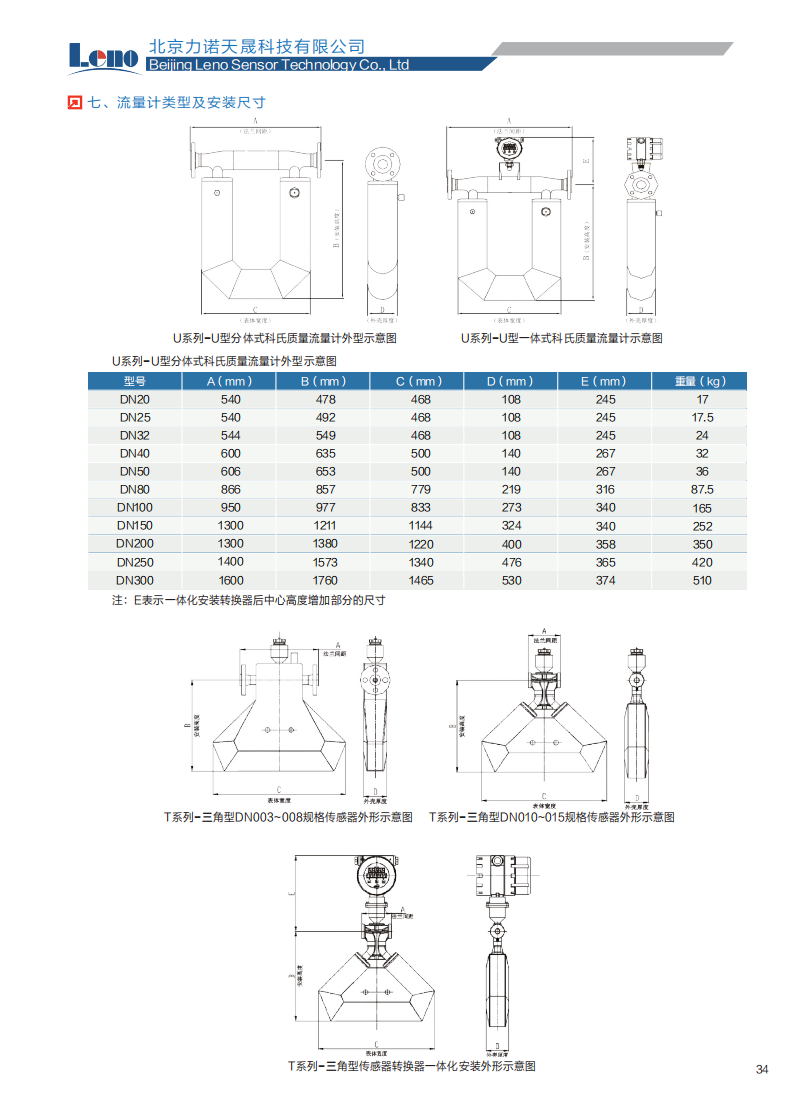

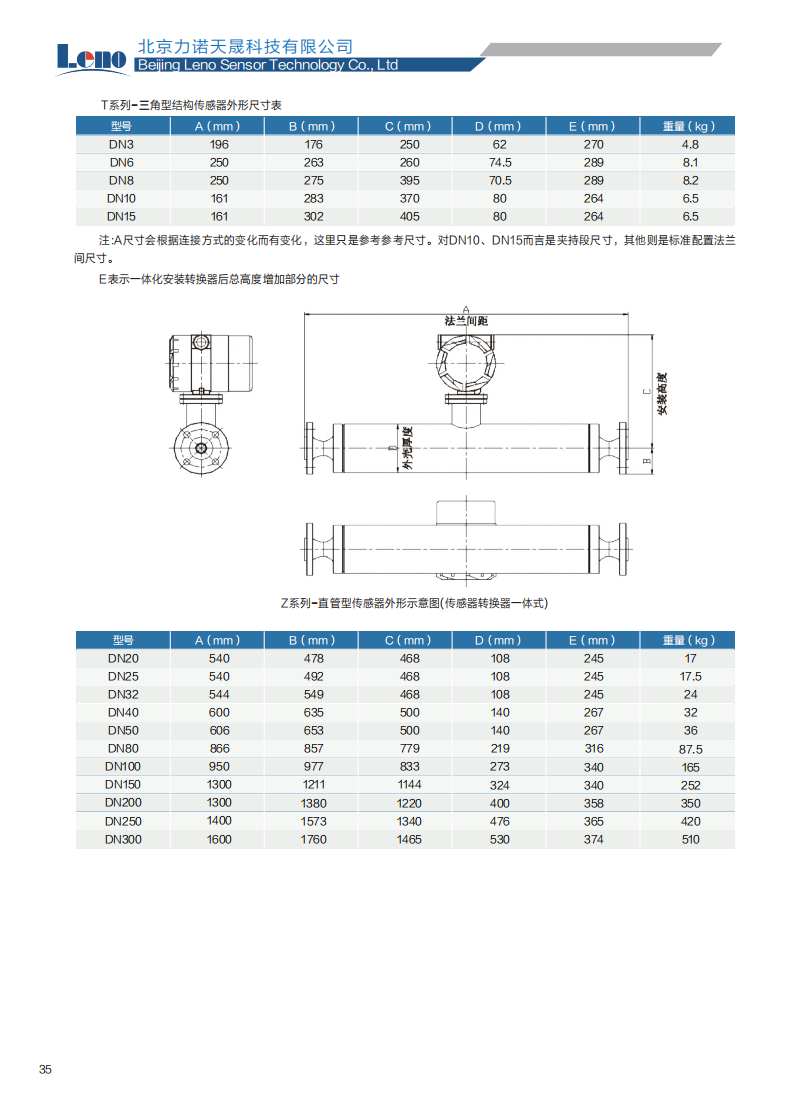

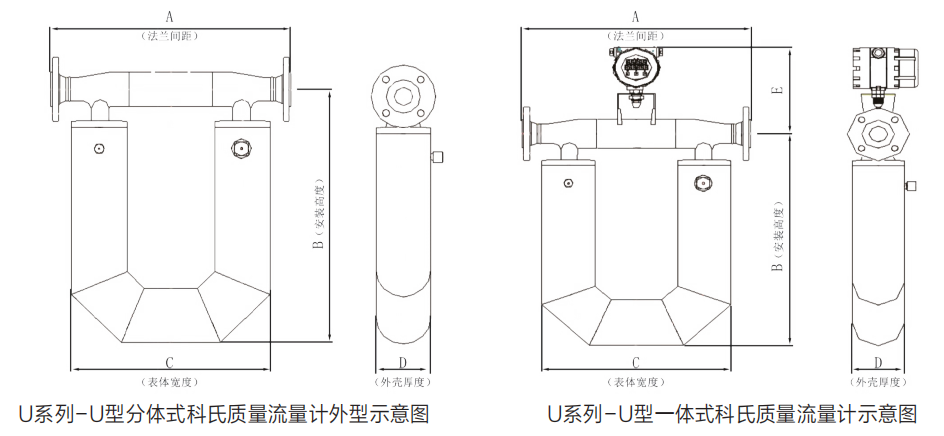

外形尺寸
产品优势
◆ 直接测量流体的质量流量(对能源计量和化学反应等生产过程控制有重要意义)
◆ 测量精度高(0.1% 0.15%0.2%)
◆ 可测含固体高粘度介质
◆ 安装不要求前后直管段
◆ 运行可靠，维修率低
◆ 可测不导电介质
◆ 可测超低温介质:-200度
◆ Z型直管式可做卫生型并取得3A认证
◆ C型微弯式量程比可:1:30
