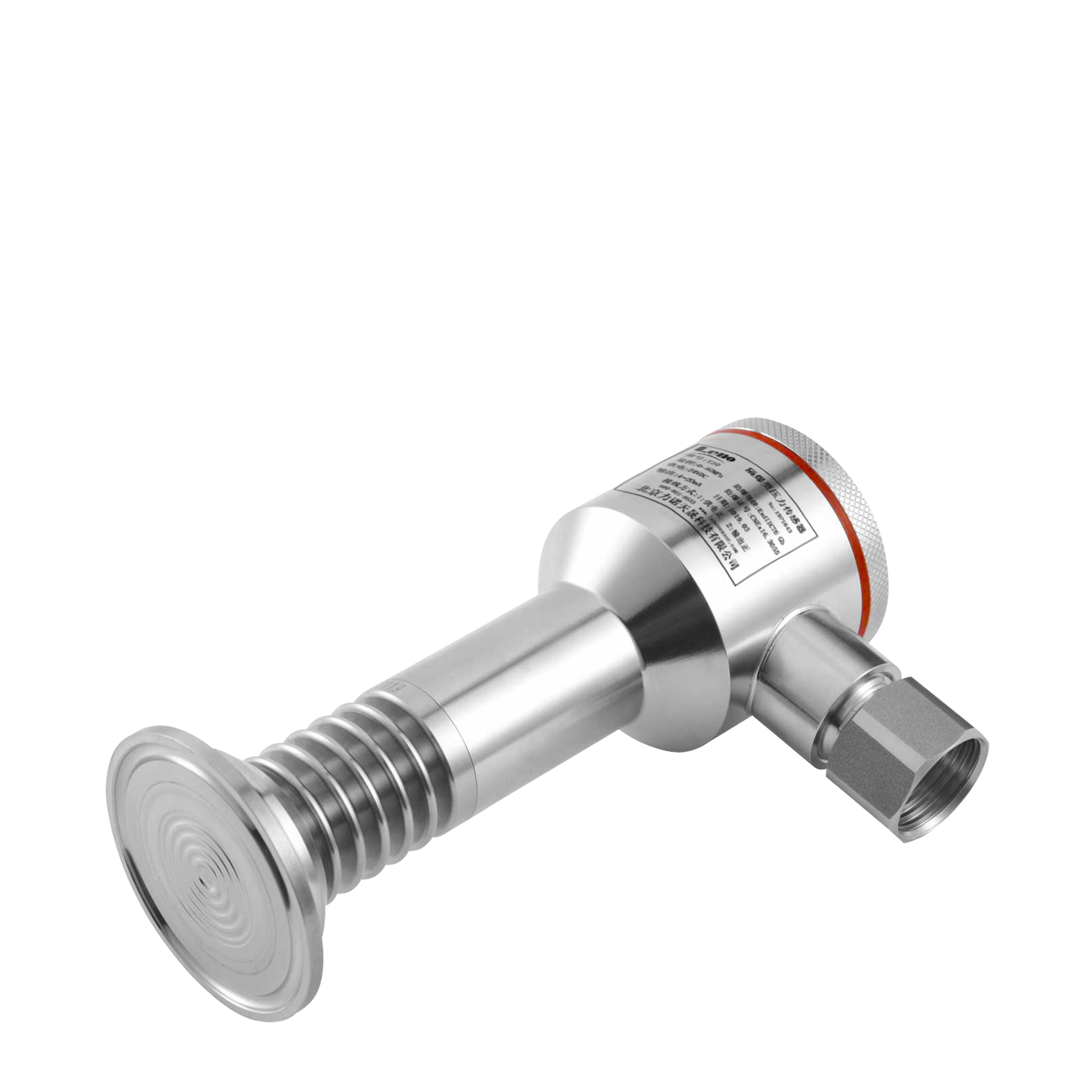

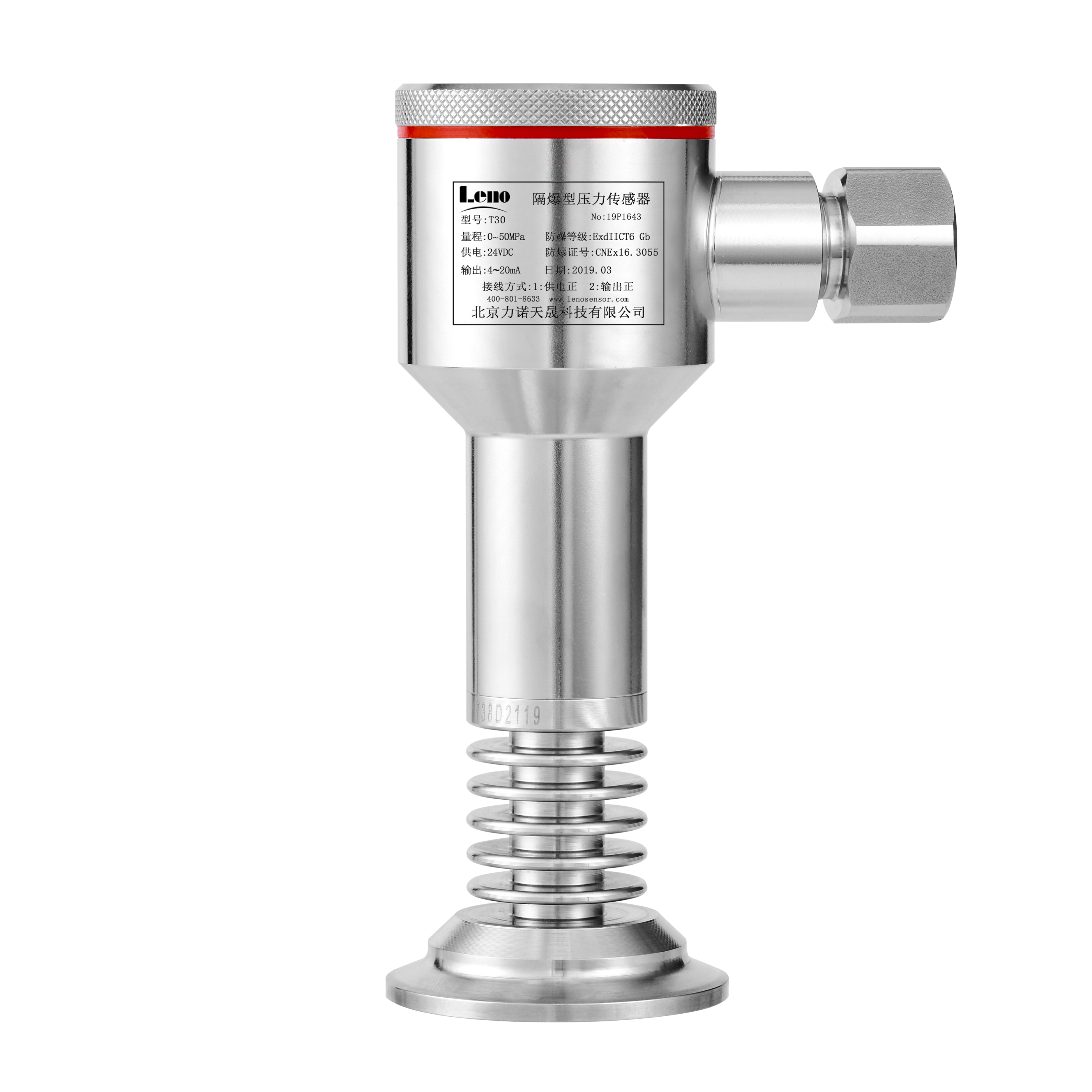

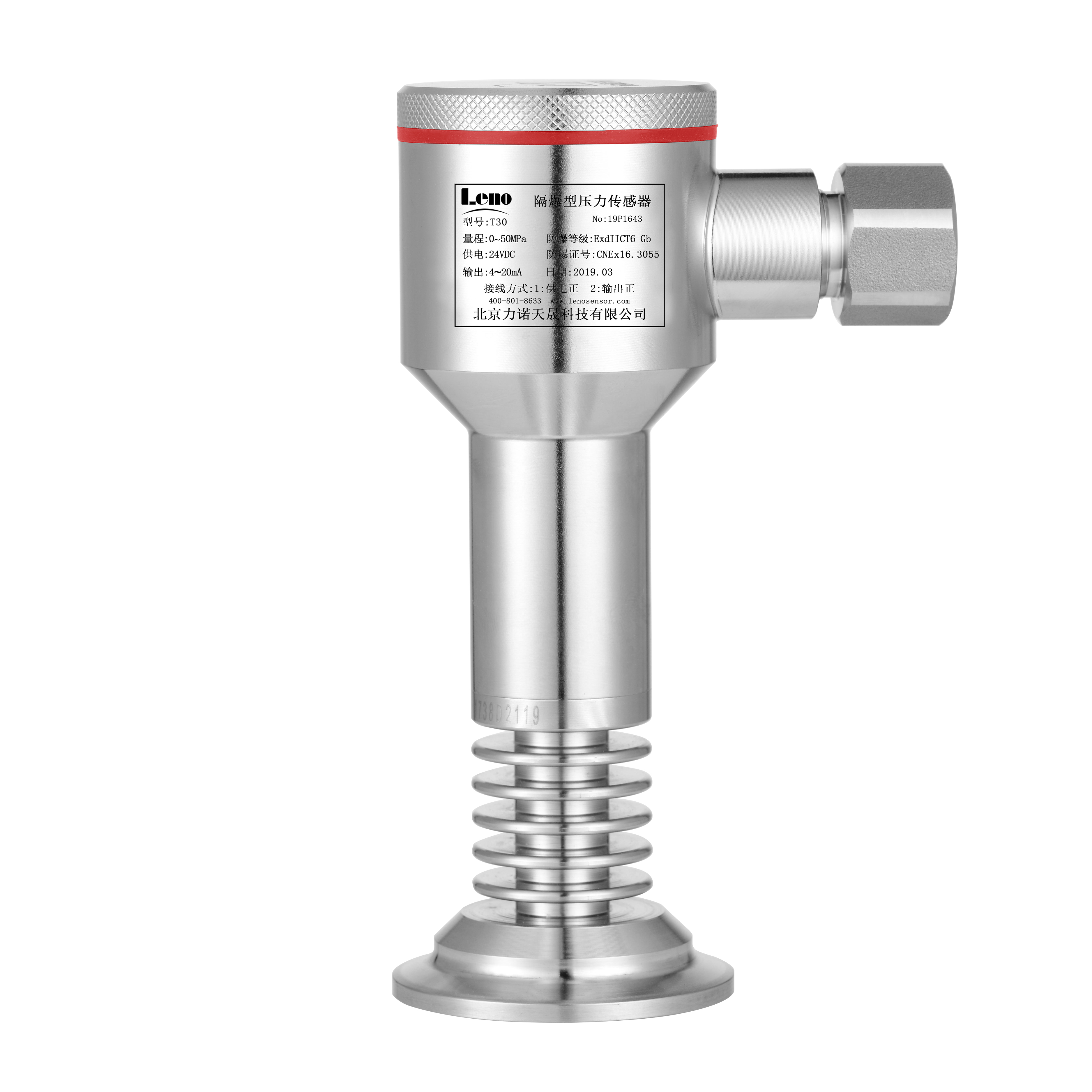

T30 隔爆平膜型压力传感器
产品概述
T30隔爆型压力传感器是食品、饮料、医药和生物工程等行业专用的卫生型压力变送器。该变送器采用全不锈钢结构设计，过程连接部分均采用整体焊接抛光工艺，无卫生死角，相关卫生设计符合FDA标准。
T30系列全不锈钢防爆压力变送器符合GB3836.1-2010《爆炸性环境第1、2部分...》标准，防爆等级 Ex d IICT6。其敏感元件全部采用进口硅微融芯体，直接测量各种生产过程中0-150℃、-0.1-15MPa范围内的液体、气体和蒸汽压力，性能稳定，测量精度高；清洗和高温灭菌时无需拆卸，使用方便，操作简单。该变送器输出标准4-20mA电流信号或0-10VDC电压信号，常与PLC、记录仪和调节仪表配套使用。
产品特点
| 01 全不锈钢结构，防爆标准设计，防爆等级Ex d IICT6； |
| 02 过程连接部分均采用整体焊接抛光工艺，无卫生死角，相关卫生设计符合FDA标准； |
| 03 接液材质均为316L卫生级不锈钢材质，表面粗糙度最高可达Ra 0.4 ； |
| 04 CIP-SIP清洗过程控制的压力测量，耐高温达150℃； |
| 05 清洗和高温灭菌时无需拆卸，使用方便，操作简单； |
| 06 智能数字放大器，测量精度高、抗干扰能力强； |
| 07 丰富的电气连接，分别满足防水、符合防尘、防腐、防压和防爆等需求； |
| 08 输出标准4-20mA电流信号或0-10VDC电压信号或数字量485通讯可选； |
| 09 过程连接：支持多种国际标准过程连接方式； |
| 10 适合热介质、腐蚀性介质、高温粘稠介质或结晶性介质测量。 |
| 11 支持客户个性化定制。 |
技术参数
| 接液材质 | 标配：316L不锈钢 典型：钛合金、钽膜片 | |
| 电源 | 12～36VDC 推荐24VDC （功耗≈30mA） | |
| 输出 | 4～20mA 0-10VDC Modubs RS485 | |
| 温漂 | ≤±0.05％FS／℃ ( 温度范围-20～85℃ ） | |
| 零点 | ≤±0.02%/℃ 典型值 ≤±0.04%/℃ 最大值 | |
| 满点 | ≤±0.02%/℃ 典型值 ≤±0.04%/℃ 最大值 | |
| 零漂 | ≤0.3%满量程 | |
| 热回差 | ≤±0.5%满量程 | |
| 精度 | ≤±0.5% 满量程 | |
| 介质温度 | -25℃ ～ +85 / +150 / +200℃ | |
| 储存温度 | -35℃～+85℃ | |
| 显示范围 | -1999～9999 | |
| 粗糙度 | Ra＜0.8 | |
| 机械冲击 | 100g/1ms | |
| 机械震动 | max.20g：15-2000Hz | |
| 电磁兼容 | 干扰影响：Class B 抗干扰性：符合工业场合要求 | |
| 填 充 液 | 1：硅油 2：合成油或卫生油 | |
| 响应时间 | 电流输出 max.2ms 电压输出 max.10ms | |
| 防护等级 | 标配：IP65 定制:IP67 | |
| 安装位置 |
|

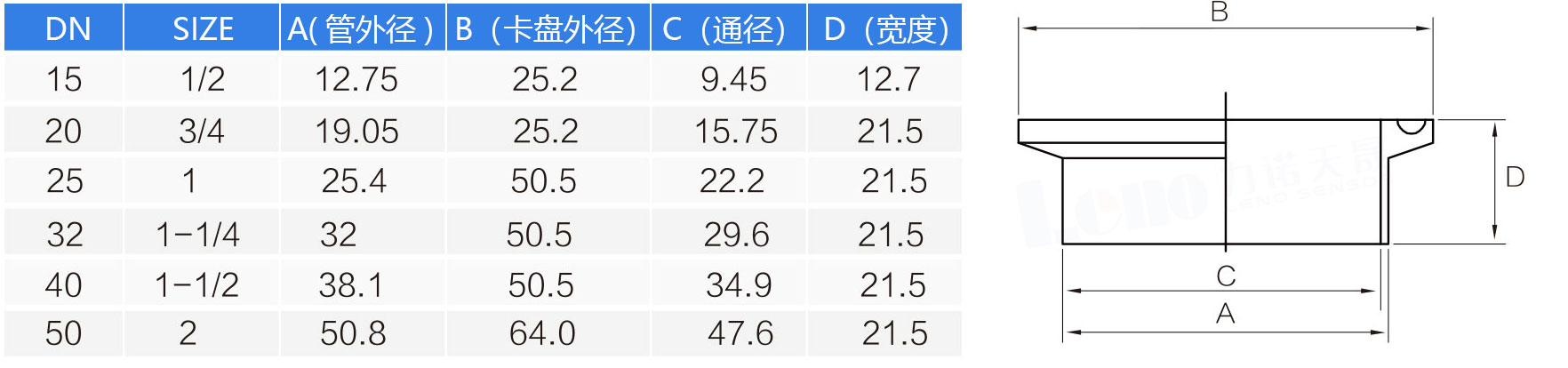

卫生型卡盘尺寸对照表

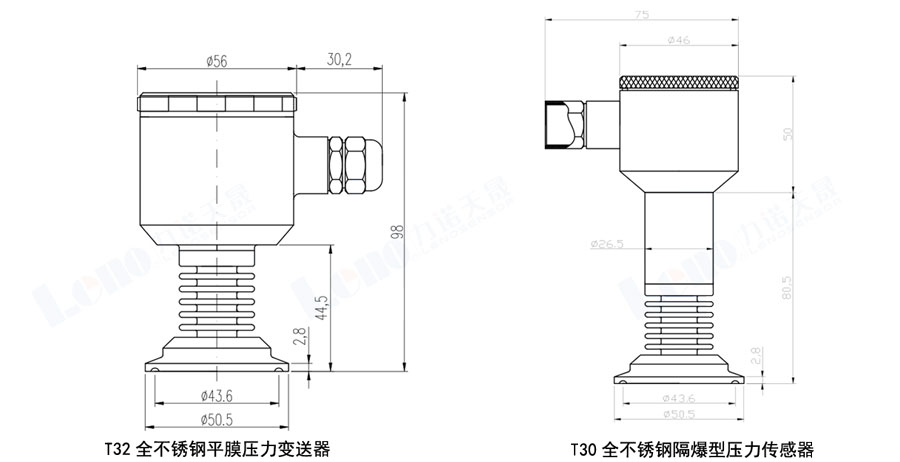

外形尺寸
产品优势
◆全不锈钢防爆结构设计，满足防爆区过程测量；
◆ 无卫生死角，相关卫生设计符合FDA标准；
◆ 过程连接：支持多种国际标准过程连接方式；
◆ 智能数字放大器，测量精度高、抗干扰能力强；
