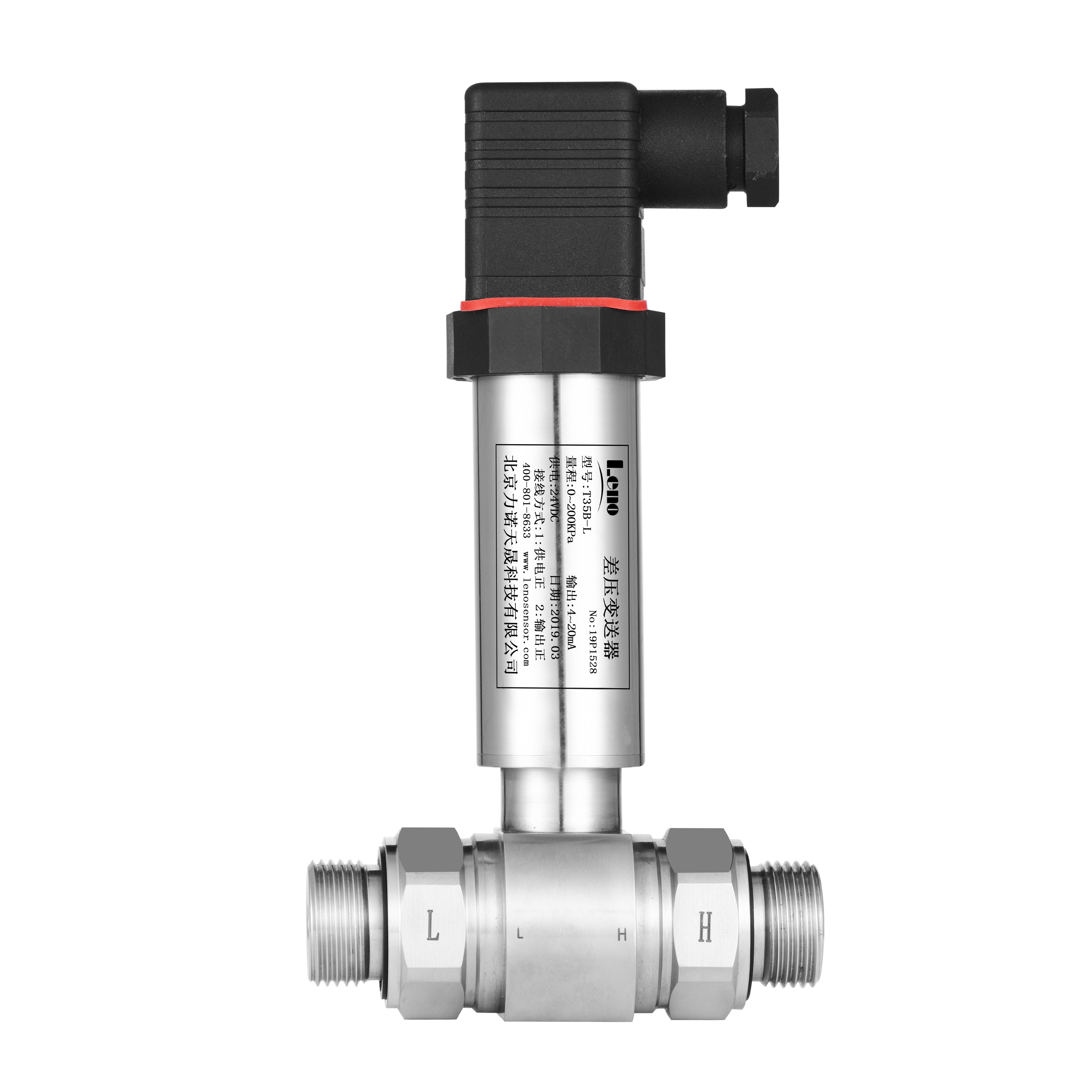

T35B 赫斯曼差压变送器
产品概述
T35B差压变送器敏感元件采用固态压阻式敏感芯体，在芯体和两端波纹膜片之间充油，被测差压作用在两端的波纹膜片上，通过硅油把差压传递到敏感芯体上，芯体上的惠斯登电桥输出信号与差压值有着良好的线性关系，从而实现对被测差压的准确测量。该变送器采用一体化数字电路，输出标准4-20mA电流信号，广泛适用于石油、化工、电力、水文等管道气体、液体的差压测量。
产品特点
| 01 测压类型多样：从微差压到大量程差压；从负压到微压、绝压、高静压； |
| 02 多种结构形式，应用广泛：用于气体、蒸汽和液体的压力、差压测量； |
| 03 可搭配远传密封装置，可实现高温、黏稠、颗粒、结晶介质测量； |
| 04 接液材质多样：标配：316L不锈钢膜片；定制：哈氏合金、钽、铂金膜片； |
| 05 可搭载数显控制模块，压力控制器兼容数字通讯； |
| 06 智能温度补偿，提高变送器抗温度漂移性能，确保综合测量精度； |
|
07 支持显示和非显示两种结构类型可选；防腐、防压、防爆等需求； |
08 除可就地按键调试外，HART手操器、HART变送器调试软件均可对变送器的参数进行组态、设置；
技术参数
| 被测介质 | 与不锈钢无腐蚀的气体、液体、蒸汽 |
| 压力类型 | 差压 |
| 输出信号 | 标配：4～20mA两线制 选配：4-20mA Hart、Modbus RS485 |
| 供电 | 15~28VDC，推荐使用24VDC |
| 量程 | 0-35KPa-100KPa-200KPa-350KPa-700KPa-1MPa-2MPa-3.5MPa（量程可选） |
| 零点温度误差 | ±0.5%F.S典型 （>200KPa 参比25℃） |
| 满量程温度误差 | ±0.5%F.S典型 （>200KPa 参比25℃） |
| 温度补偿范围 | 0-50℃ |
| 工作温度 | -20~+80℃ |
| 存储温度 | -40~+80℃ |
| 综合精度 | ±0.5%F.S ±0.25%F.S (>200KPa 参比25℃) |
| 响应时间 | ≤1ms |
| 材质 | 壳体：304不锈钢 接液膜片：316L不锈钢 O型圈：氟橡胶 填充液：硅油 |
| 冲击 | 在100g，10ms 冲击变化≤1% |
| 震动影响 | 在3gRMS,（30-200）Hz震动后变化≤1% |
| 防爆等级 | Exd IIC T6 Gb（仅限防爆型） |
| 电气连接 | M12航插 赫斯曼 直接引线 防爆格兰头 |
| 过程连接 | G1/4内螺纹 M20*1.5外螺纹 支持客户定制 |
| 防护等级 | IP65 |

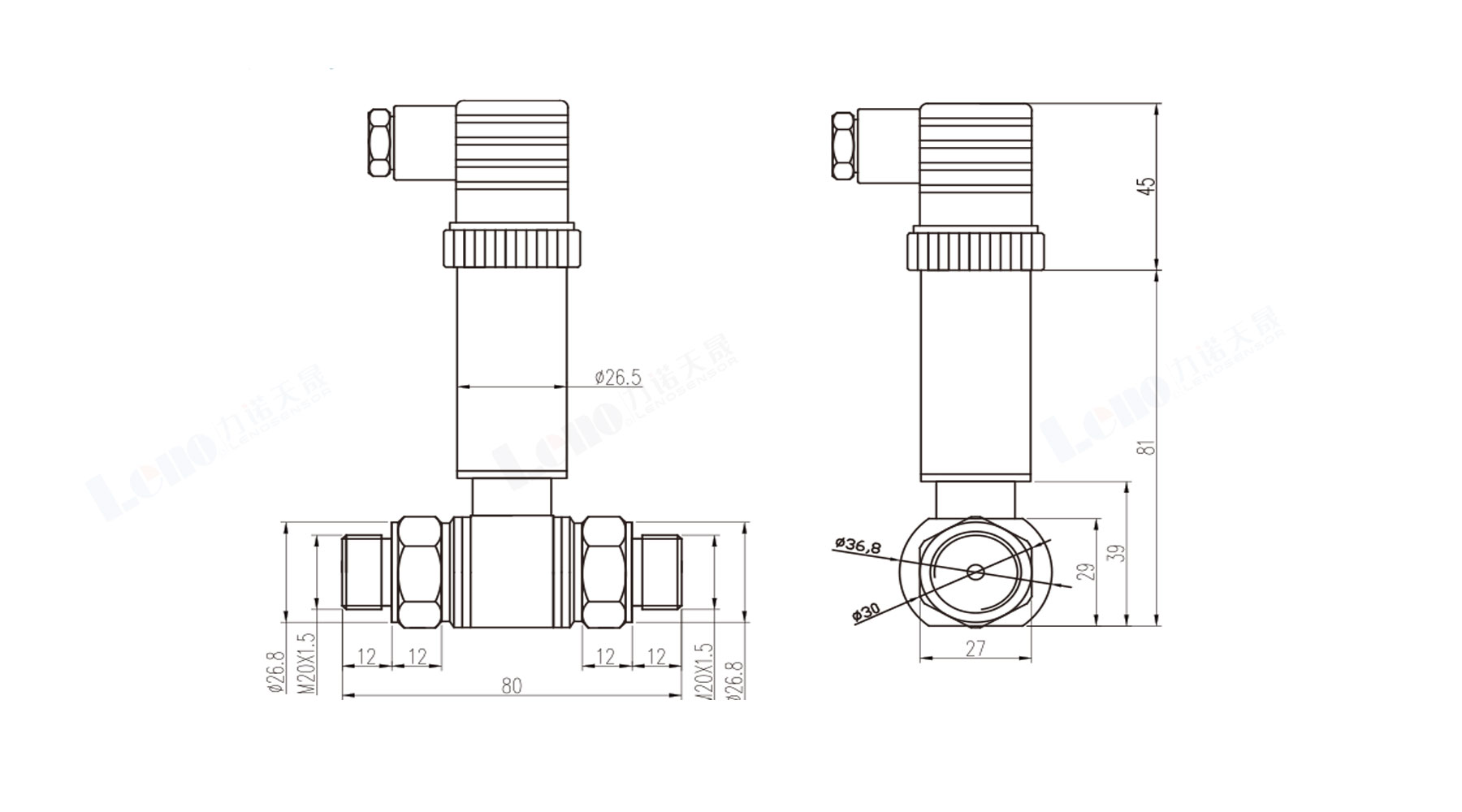

外形尺寸
◆ 微差压变送器可用来测量差压或表压，并将信号转换为成比例的电流信号；
◆ 性能稳定，结构精巧，多用于测量干燥空气的微小差压或压力；
◆ 广泛应用于天然气管道，各种风压管道的差压或压力检测；
◆ 性能稳定，结构精巧，多用于测量干燥空气的微小差压或压力；
◆ 广泛应用于天然气管道，各种风压管道的差压或压力检测；
