T351T 智能数显压力变送器-卡盘

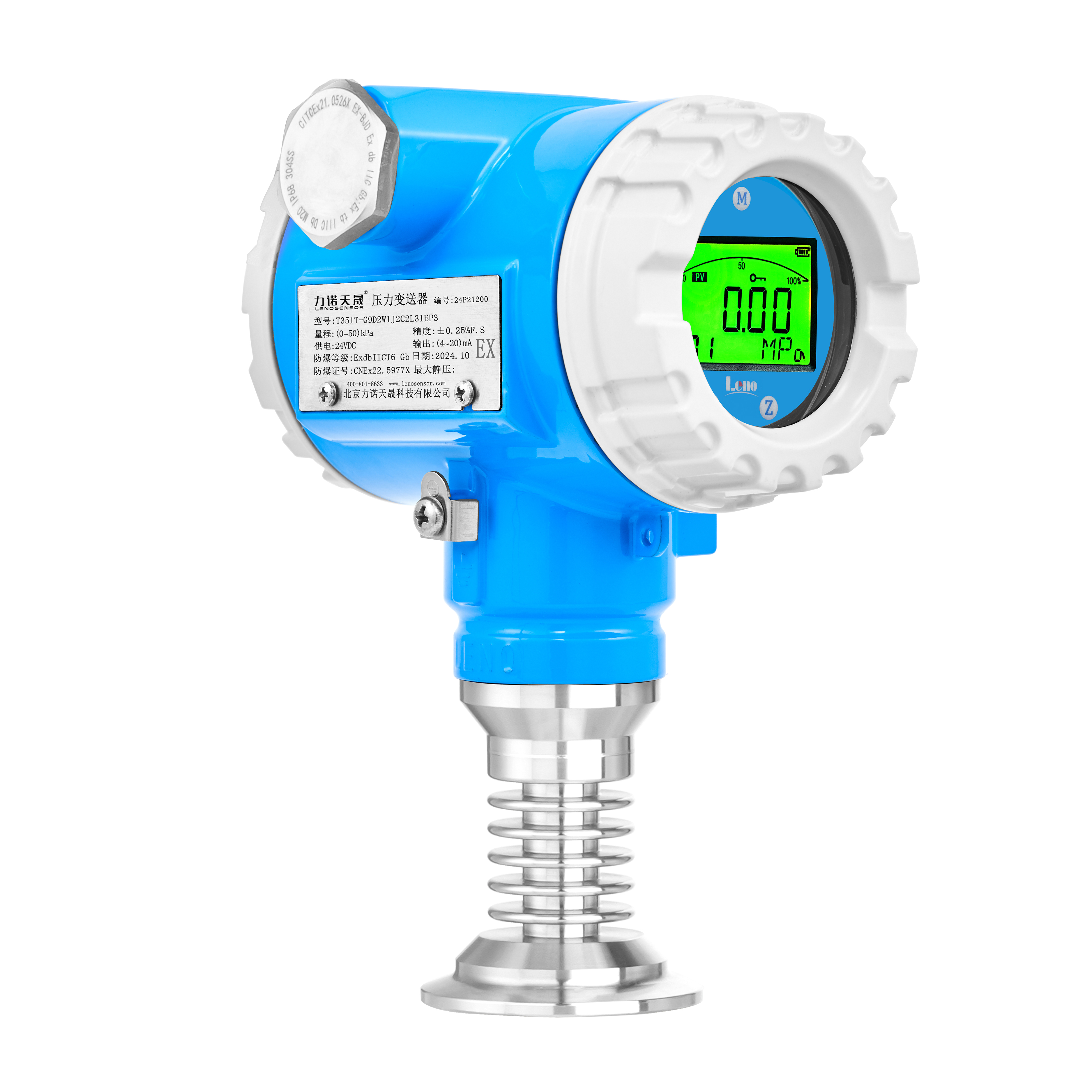

②②T351T卡盘1

④④T351T卡盘防爆

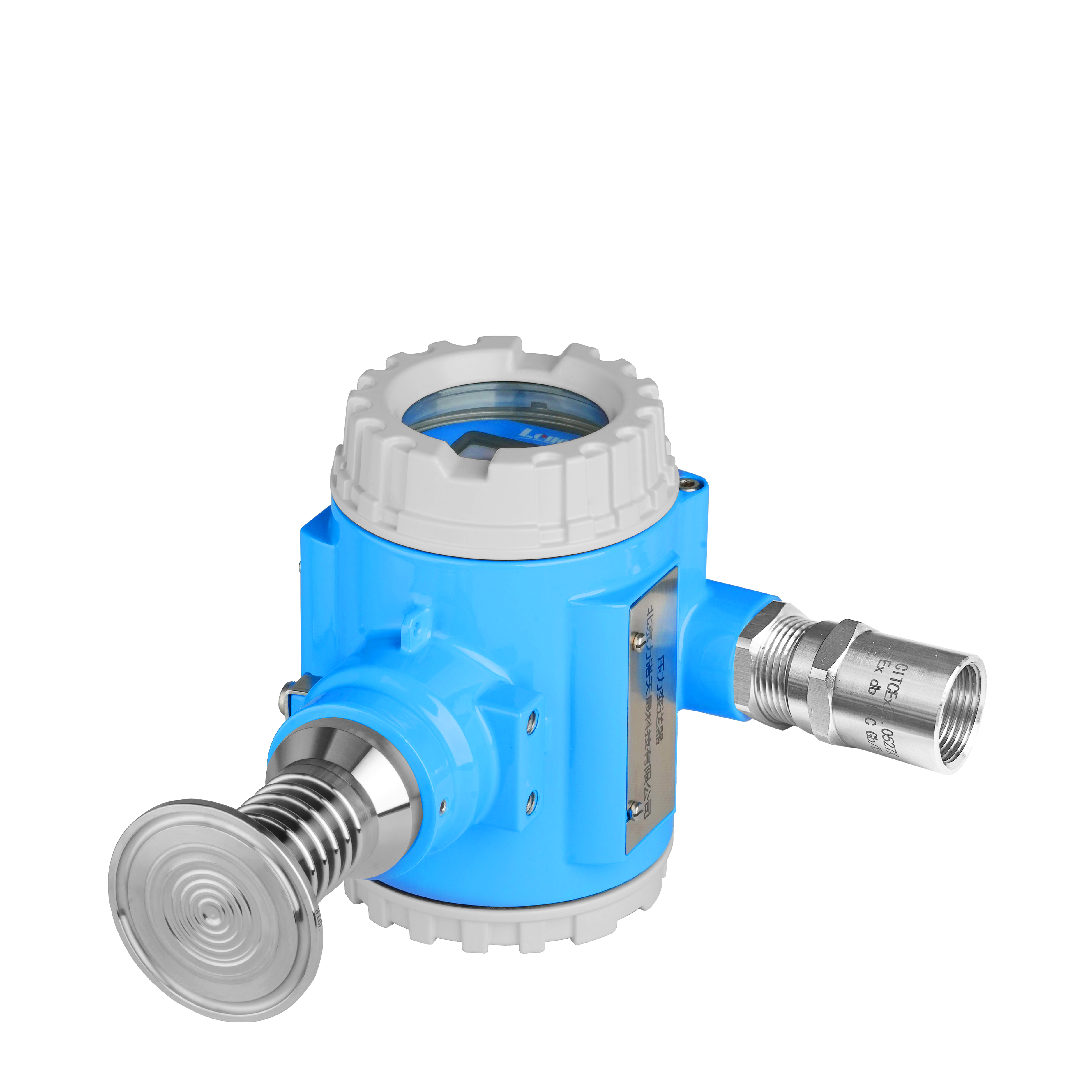

①①T351T卫生型卡盘安装压力变送器

③③T351T卫生型平膜膜片

넳 넲

询价

产品概述

T351_系列智能型压力变送器，包含DP型智能差压变送器、GP型智能压力变送器、T型智能压力变送器；同时，T351_系列智能压力变送器还包含液位变送器，带毛细管的远传压力、差压、液位变送器。

此外，我公司还提供与上述产品相配套的安装、调试及维护的配件，其中包括各种过程连接转换接头、配对法兰、阀组、HART手操器及HART变送器调试软件等，满足客户多方面需求。

T351_系列智能压力变送器调试方法丰富多样，除就地按键调试外，HART手操器、HART变送器调试软件均可对变送器的参数进行组态、设置。

T351_系列智能压力变送器具有自诊断和远程诊断功能，其中包括传感器故障监测和各种存储器的内部巡检、看门狗监测等，所有这些功能为变送器的日常维护提供了方便，同时也为变送器的故障判断、维护保养提供了依据。

产品特点

01 测压类型多样：从微差压到大量程差压；从负压到微压、绝压、高静压；

02 多种结构形式，应用广泛:用于气体、蒸汽和液体的压力、差压和液位测量;搭配远传密封装置，可实现高温、黏稠、颗粒、结晶介质测量;配合节流装置可实现流量测量;

03 兼容性:输出符合完整的HART协议，包括阵发功能，可快速、不损精度、简单方便地读取数字化的电流值、百分比、主过程变量值等;

04 良好的环境适应性：智能温度补偿，提高变送器抗温度漂移性能，确保综合测量精度；

05 接液材质多样：标配：316L不锈钢膜片；定制：哈氏合金、钽、铂金膜片；

06 操作使用方便：5位背光LCD显示、多种计量单位显示 (KPa、MPa、bar、％、psi、mmH2O）内置按键就地调节；

07 防护防爆等级:变送器采用密闭铸铝金属壳体封装，适用于各种恶劣环境和易燃易爆环境，防护防爆标志:
Ex d IIC T6 Gb/Ex tD A21 IP65 T80°C,防爆证号:CNEx19.1267X

技术参数

材质	传感器膜盒材质： 31 6 不锈钢；传感器隔离膜片材质： 31 6L（标配），哈 C（选配）；过程法兰 /接头材质： 31 6 不锈钢；过程法兰的螺栓及螺母：镀锌碳钢（标配）， 31 6（选配）；灌充液：硅油（标配）、氟油、高温硅油（选配）；接液密封圈：丁晴橡胶（ NBR）、氟橡胶（ FKM）、低温氟橡胶（ FKM-GFLT）、聚四氟乙烯（ PTFE）、硅橡胶（ VMQ）、氟橡胶（ FFKM）；液位、远传隔膜膜片材质：31 6L、哈 C、钽、PFA(过氟烷基化物 )涂层、PTFE（聚四氟乙烯）涂层、镀金；液位法兰、远传基座材质：不锈钢；毛细管材质：不锈钢或带 PVC 保护套的不锈钢；仪表壳体材质：表面喷塑的铝合金。
产品标准	Q/LNTC 08-201 9
被测介质	气体液体蒸汽
测量范围 (未迁移时 )	差压范围： 0-1 00pa-2068KPa 压力范围： 0-1 .5KPa-41 370KPa 绝压范围：0-1 0KPa abs.-2068KPa abs.
输出信号	4-20mA 4-20mA+Hart
供电电压	变送器供电电压： 1 1 -45VDC； LCD 显示型： 1 5～ 45V DC,纹波含量小于 0.1 %，现场运行时由配电器或稳压电源供电，推荐电压 24V DC。防爆 (隔离防爆 )用途：推荐电压 24V DC；本质安全型防爆变送器应由安全栅供电并传输信号。防雷保护（耐瞬变电压）时：1 1 ～ 26V DC。注：电源电压对精度的影响：<± 0.005%/V
零点迁移	差压变送器最大正迁移量为量程上限值与量程之差。最大负迁移量为量程下限值。压力变送器最大正迁移量为量程上限与量程之差。最大负迁移量不大于大气压。绝压变送器最大正迁移量为量程上限值与量程之差。无负迁移。注：变送器零点和满量程可通过本机按键、HART 手操器或支持 HART 协议的通信软件迁移调节 .
典型误差	± 0.1 ％
环境温漂	± 0.1 %/年
响应时间	当变送器的电气阻尼关闭时，变送器对阶跃输入（ 1 0%）的响应时间（ 63%）小于等于 0.4s，液位、远传变送器除外。电气阻尼： 0.1 ～ 1 6s
故障报警	变送器自诊断程序检测出故障、模拟量输出高报电流或低报电流报警，其中高报电流为 22mA，低报电流为 3.8mA，模式可设置；高饱和电流为 20.8mA，低饱和电流为 3.9mA。
负载电阻	变送器负载特性为： RL≤ （ Vs-Vm） V/0.023A 式中：RL 为最大负责电阻；Vs 为供电电源； Vm 为无 LCD 显示表头式为 1 1 V,带 LCD 显示表头时为 1 5V。HART 通信时负载电阻（含信号接收电阻及信号传输导线电阻）要求 230Ω -600Ω
使用环境	环境温度： -40～ +85℃ ；带 LCD 表头或充氟油时为 -20～ +60℃ ；防雷保护（耐瞬变电压）时为 -40～ +60℃ . 相对湿度： 0%～ 1 00%. 大气压： 86KPa～ 1 06KPa. 现场周围应不含有对铝、铬、镍、锌、不锈钢等具有腐蚀作用的气体 . 交流外磁场：不大于 400A/m .
安装位置影响	变送器安装可能产生零点输出误差，此误差可通过零点调整来消除；建议在安装后投运前调零，可修正掉安装位置产生的影响。
静压影响过压影响	± 0.05％量程 /1 0MPa ± 0.05％量程上限 /1 0MPa
绝缘电阻	>1 00MΩ （ 500V DC）（防雷除外）防雷保护（耐瞬变电压）： 6KV（ 1 .2× 50us） ,3000A,1 00 次冲击； 6KV（ 8× 20us） ,3000A,200 次冲击； 4KV（ 1 0× 700us） ,260A,1 000 次冲击；
重量	DP型、GP型约3.5Kg(不包含附件) T型约1.5Kg(不包含附件) DP-L型、RD型的重量与液位形式、远传形式、尺寸、耐压等级等因素有关。
测量环境及测量精度	温度： 1 5-25℃ （环境温度的允许最大变化速率为 1 ℃ /min，但不超过 3℃ /h )；相对湿度： 45%-75%；大气压力： 86KPa-1 06KPa；供电电压： 24VDC± 1 %，纹波含量小于 0.1 %；负载电阻： 250Ω ± 0.02%；变送器： 31 6L 隔离膜片、硅油灌充液、无零点迁移、无 LCD 显示表头、线性输出、最大量程。 DP 型、 T 型、 GP 型为： ± 0.1 % RD 型为： ± 0.2% 注 1 ：上述精度等级包括回差、重复性误差和基座不一致性误差；注 2： DP 型量程在 750Pa-1 .5KPa 时精度为 ± 0.2%；在 1 00Pa-750Pa 时精度为 ± 0.25%；注 3： GP 型、 T 型量程在 1 .5-2.5KPa 时为精度为 0.2%；注 4：当量程比大于 1 0:1 时，精度应附加上述精度指标值 × （量程比值 -1 0） /1 0. 注 5：液位、远传变送器的精度可参考变送器本体的相应指标，但会受液位、远传装置结构尺寸、耐压等级和隔膜材质等因素的影响。
温度、静压影响	长期漂移： ± 0.1 %/年
