T711系列智能电磁流量计

T711系列智能电磁流量计

  • 优势一T711系列智能电磁流量计测量不受流体密度、粘度、温度、压力、和电导率变化的影响;

  • 优势二合理选用电极和衬里材料,即具有良好的耐腐蚀性和耐磨损性

  • 优势三全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围宽

  • 优势四管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;查看详细资料


一、产品概述

        T711系列智能电磁流量计由传感器和变送器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
二、工作原理

        根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为: 式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4-20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
三、仪表特点与用途

✈测量不受流体密度、粘度、温度、压力、和电导率变化的影响;
✈测量管内无阻流部件,无压损,直管段要求降低。对浆液测量有独特的适应性;
✈合理选用电极和衬里材料,即具有良好的耐腐蚀性和耐磨损性;
✈全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围宽;
✈超低EMI开关电源,适用电源电压变化范围大,抗EMI性好;
✈采用16位嵌入式微处理器,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性,功耗低;
✈管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;
✈在现场可根据用户实际需要在线修改量程;
✈高清晰度背光LCD显示,全中文菜单操作,适用方便,操作简单,易学易懂;
✈具有RS485、RS232、Hart和Modbus Profibus-DP等数字通讯信号输出(选配);
✈具有自检与自诊断功能;
✈小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配);
✈内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量,内部设有掉电时钟,可记录16次掉电时间(选配);
✈红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配).



四、技术参数

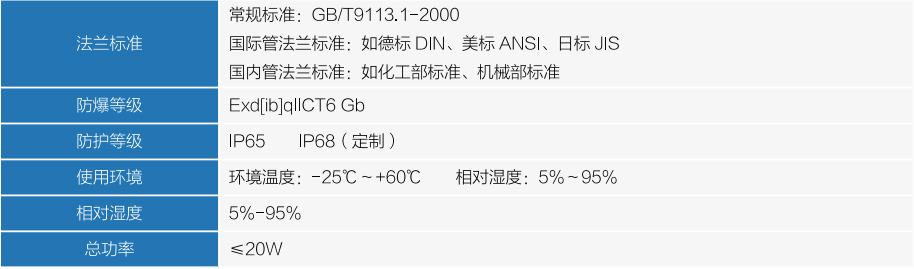

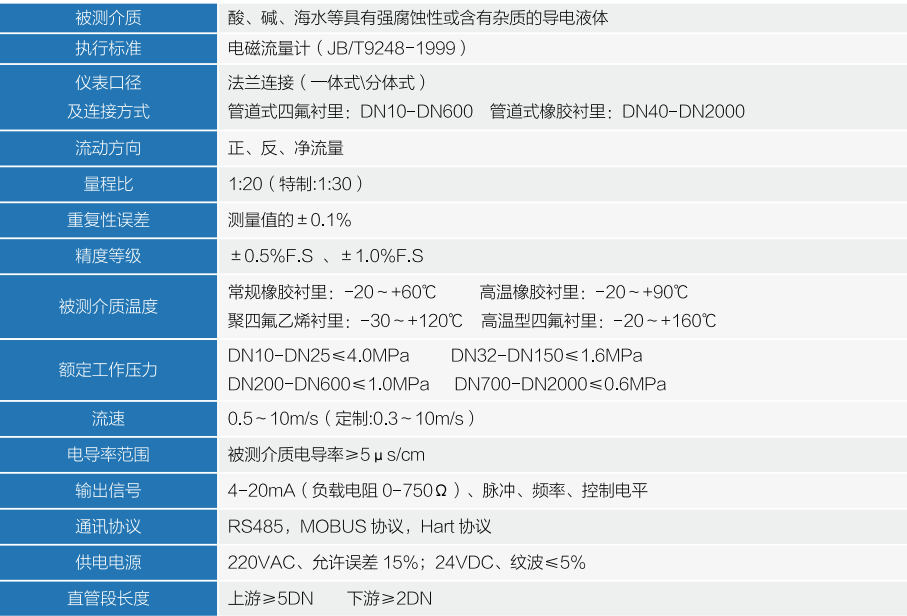

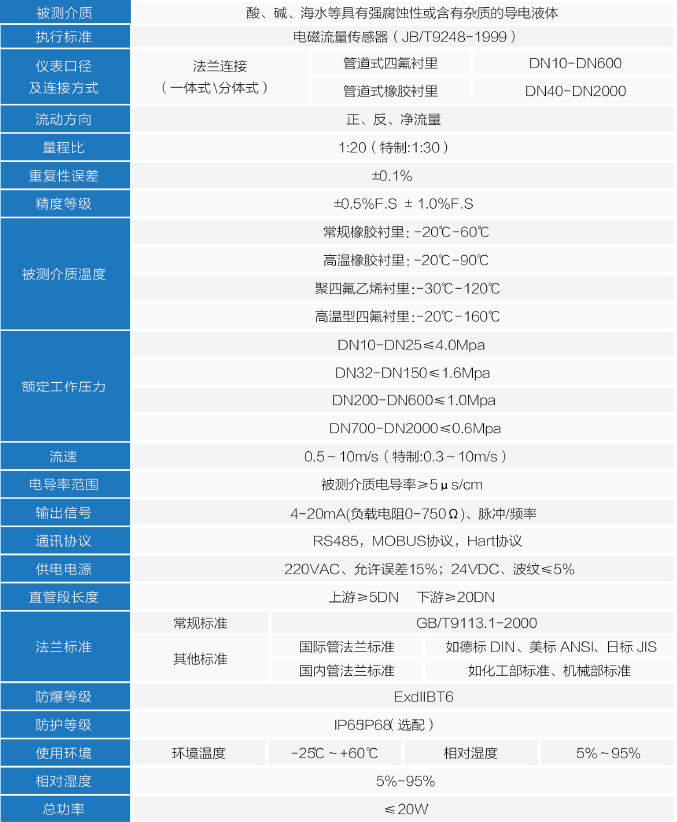

表4.1电磁传感器通用指标

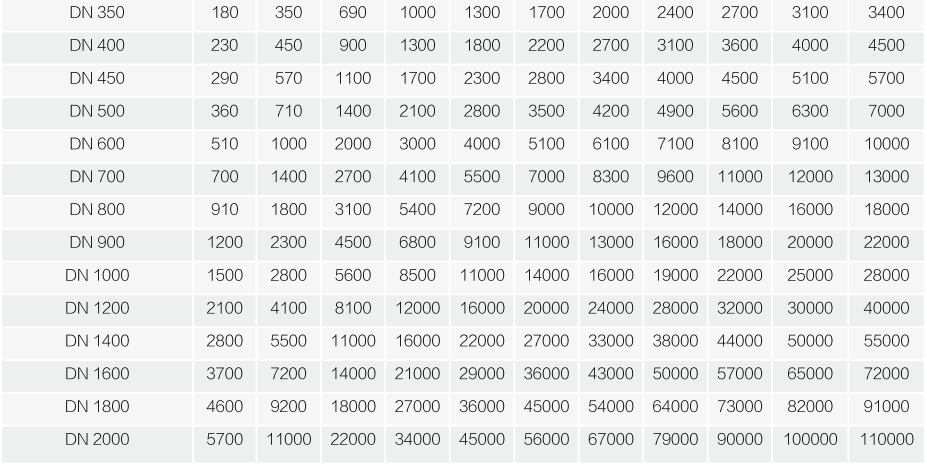

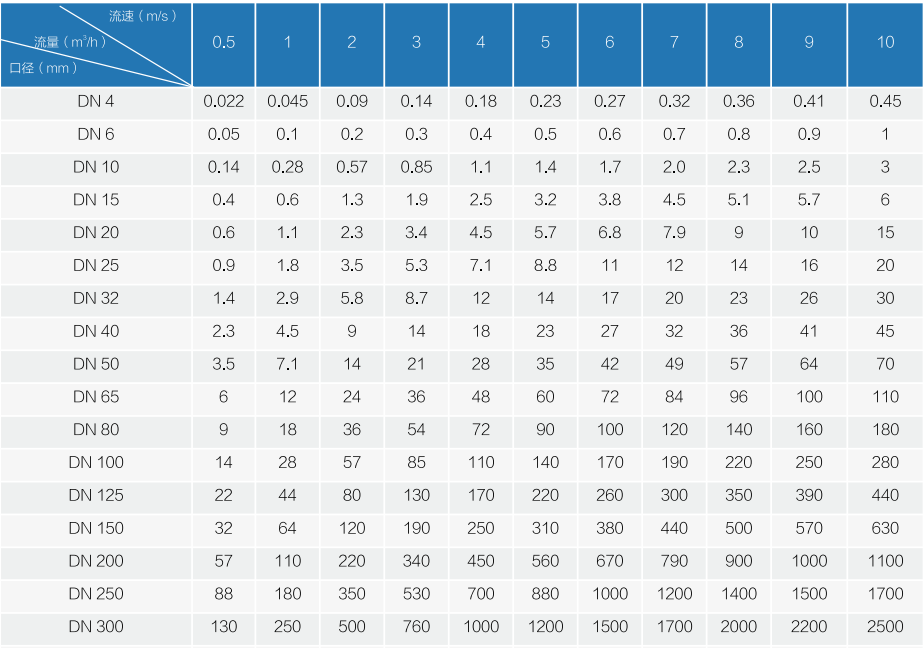

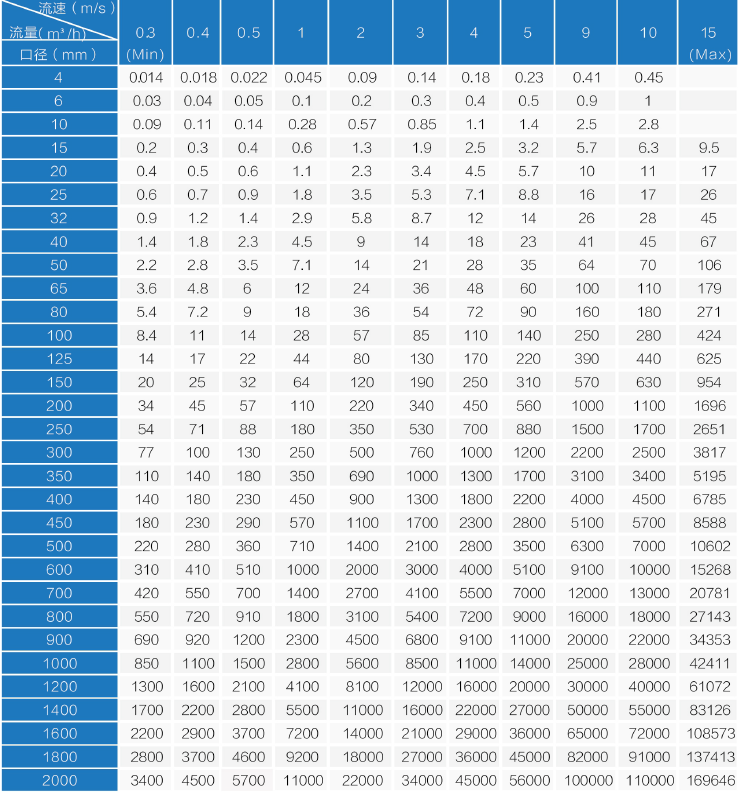

五、仪表口径选择

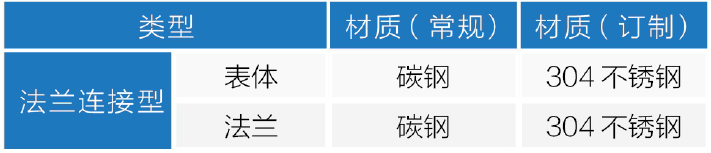

表5.2传感器材质

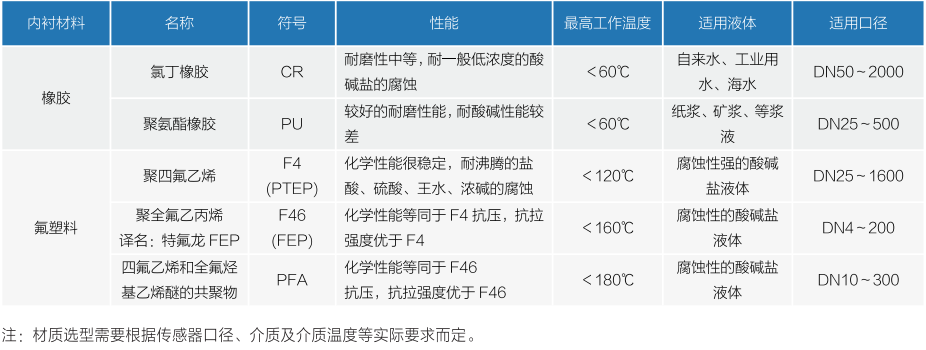

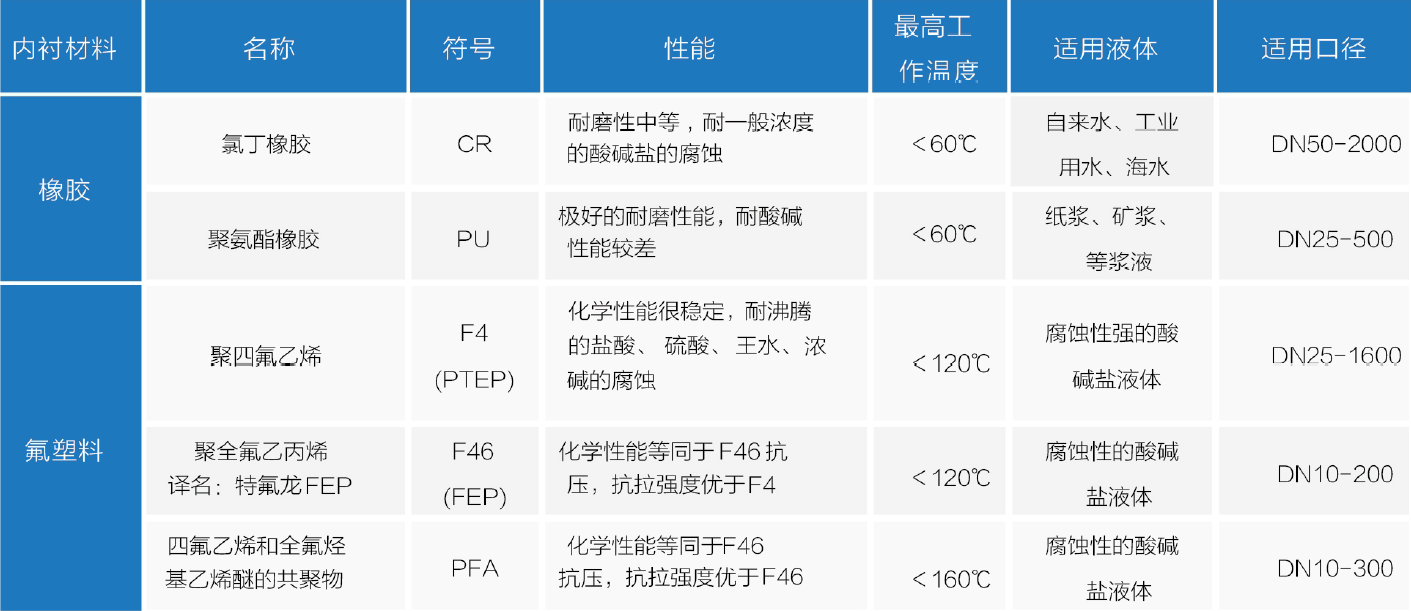

表5.3衬里材质

注:材质选型需要根据传感器口径、介质及温度等实际要求而定。电极、接地环材质

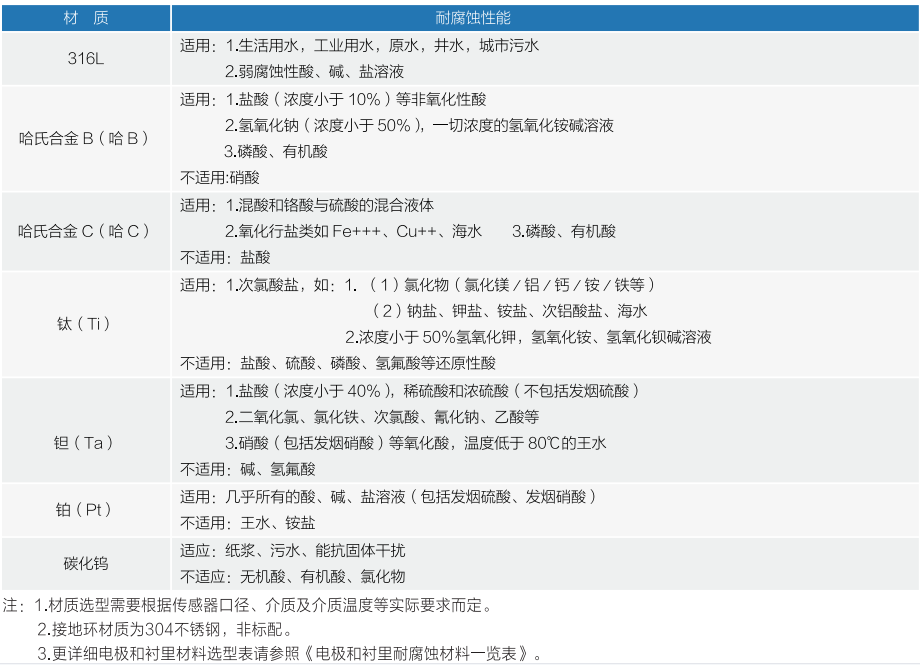

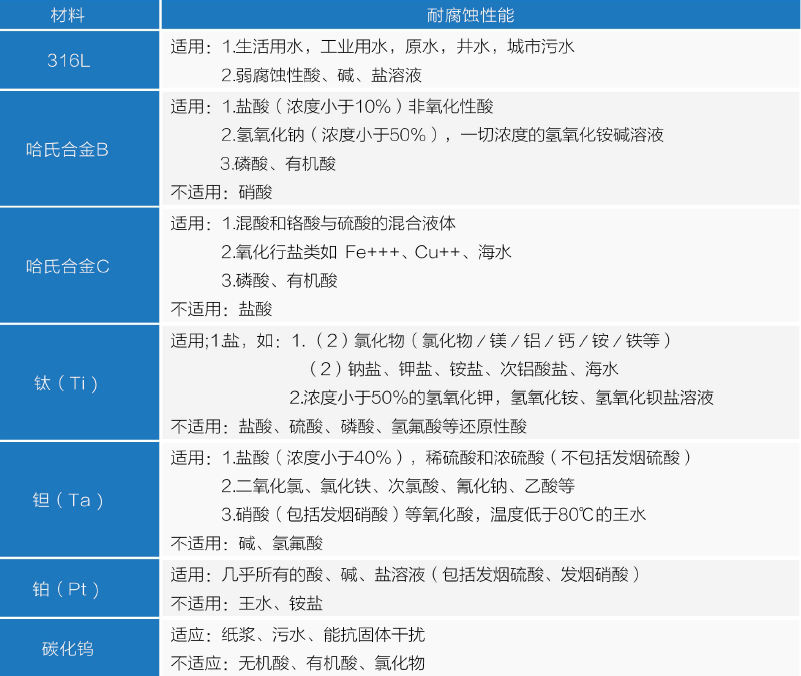

表5.4电极、接地环材质

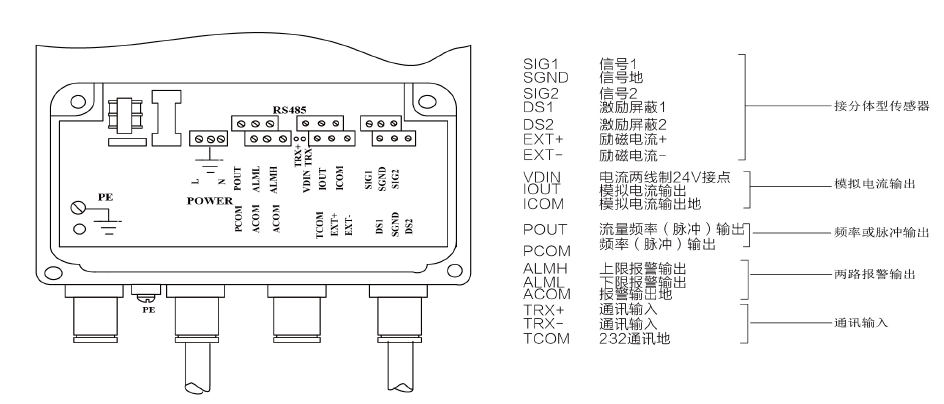

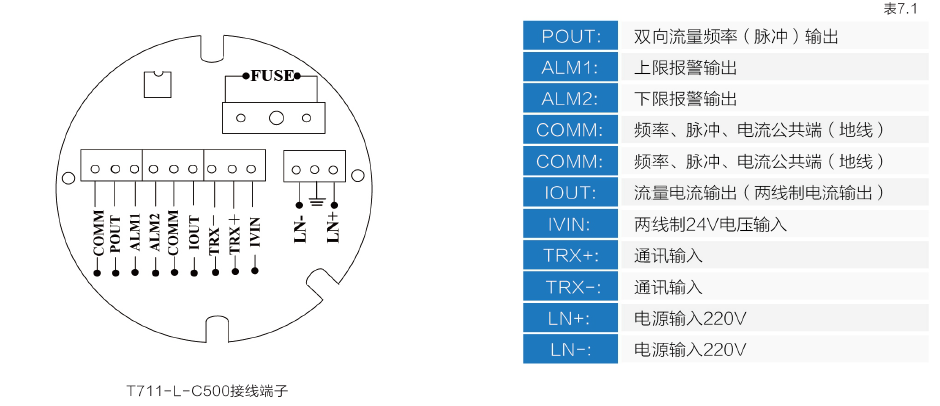

六、电气连接图

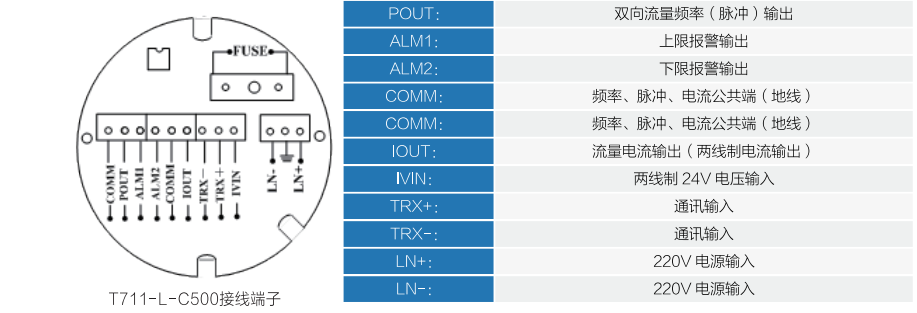

分体式转换器接线端子说明



七、安装尺寸

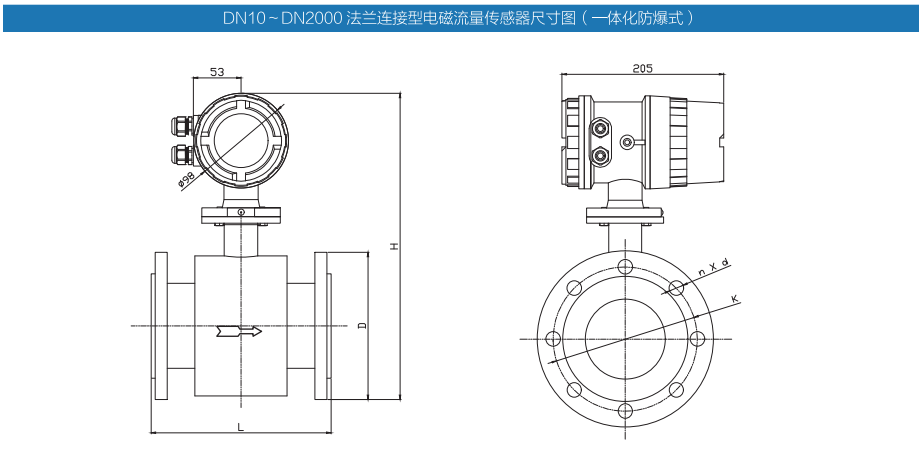

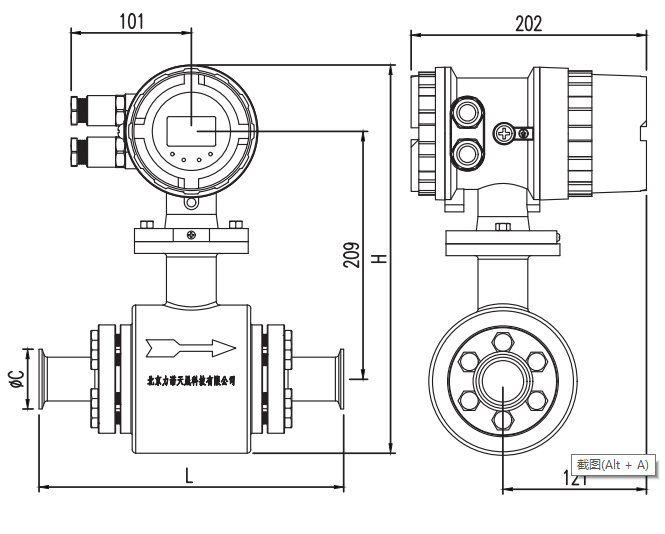

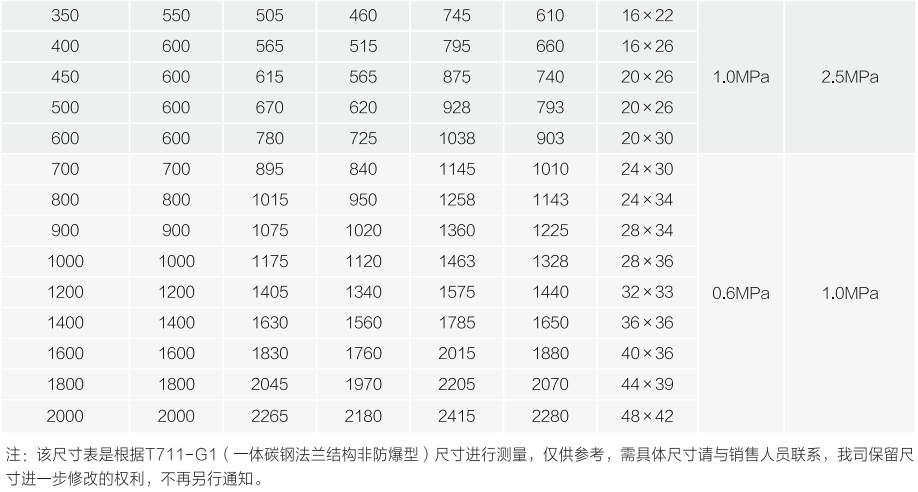

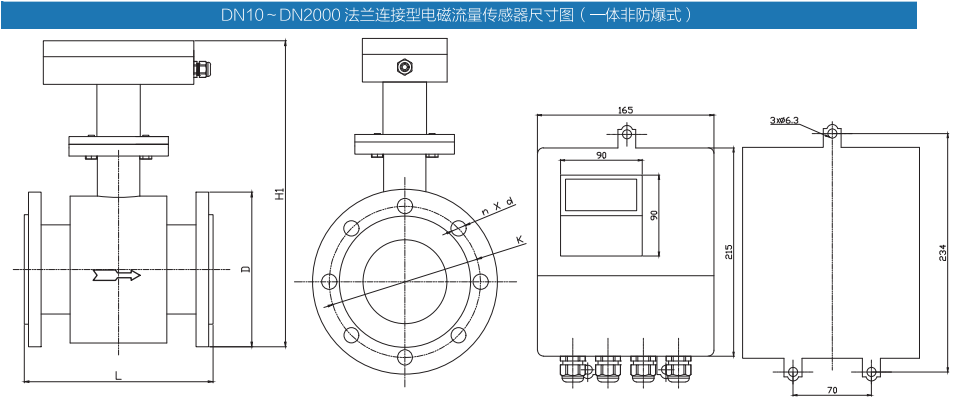

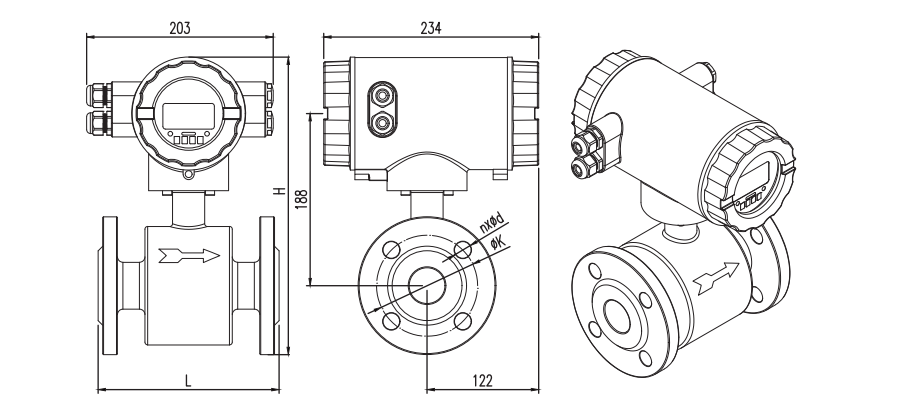

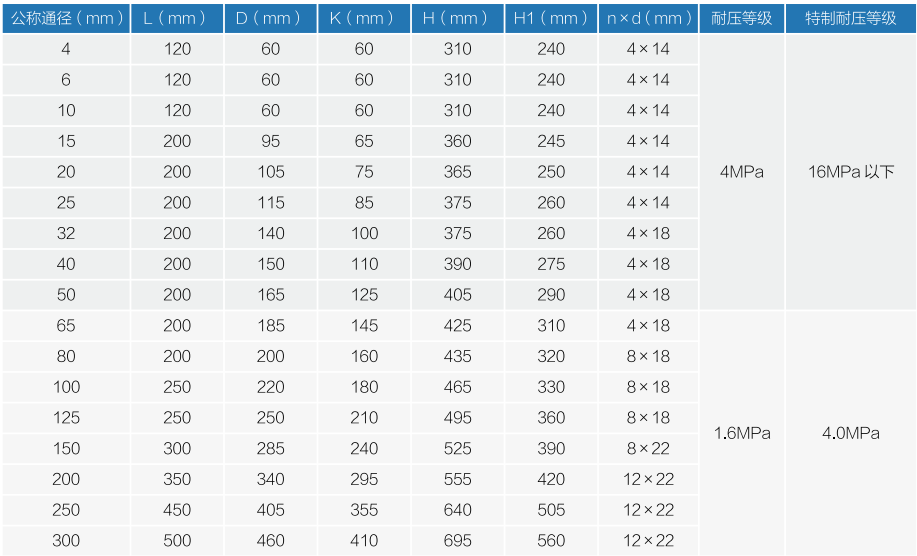

传感器外型尺寸
注:此仪表的高度是根据LDG(一体式)转换器尺寸进行测量,仅供参考,具体数据请于销售人员联系

八、安装及注意事项

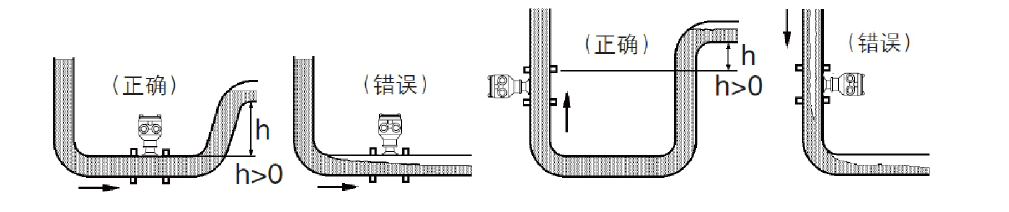

安装位置
管路必须完全充满液体,保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误。管路结构的设计必须保证测流管始终充满液体。当流体有分流或含有固体颗粒沉淀物时,建议使用垂直安装,但采用垂直安装时,要遵循流体从下到上的走向,以保证管道充满流体。

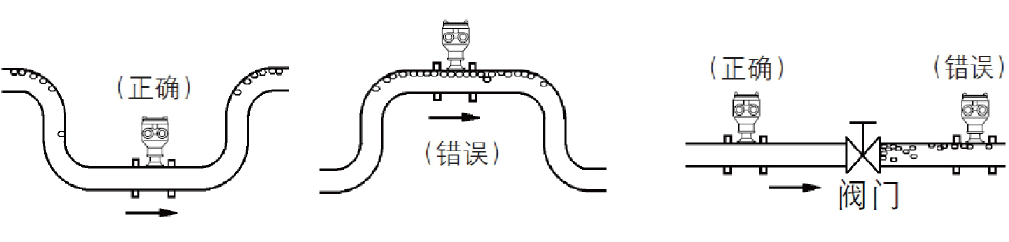

避免气泡。如果有气泡进入流量管,流量显示会受到影响,而且还会出现测量错误。当流体中含有气泡,管路设计时必须防止气泡积累在测流管中。如果在测流管附近存在阀门,尽量将管布置在阀门上游,可避免压力减小产生气泡。

安装方向
如果电极与地面垂直,聚集在顶部的气泡或沉积在底部的沉淀物会导致测量结果出错,请将分体型流量管的接线盒以及一体型的转换器安装在管道系统的顶部,防止有水进入。

对直管段要求
在流管附近区域不要安装任何可能会干扰磁场、感应信号电压和干扰测流管流畅分布的东西。
一般情况下,需要保证上游5D和下游3D的直管段。如有弯头,阀门等扰流件则所需只管长度应更大。
强烈建议在下游端安装阀门,这样可以避免在测流管内发生流量波动,并且可以避免测量从空管状态开始计数。

保持稳定的流体电导率
避免将流量计安装在流体电导率不均匀的位置。如果在电磁流量计的上游附近注入化学物质,可能会影响流量显示。为避免这种情况,建议将化学物质的注入改在流量计的下游端。如果必须从上游段注入,请使用足够长的只管段(大约50D)
以保证流体与化学物质充分混合均匀。
