T713系列液体涡轮流量计

T713系列液体涡轮流量计

  • 优势一采用先进的超低功耗单片微机技术研制,可靠性高、不受外界电源干扰等优点。

  • 优势二精度高,可达±0.2%R,重复性好, 无零点漂移,抗干扰能力强;

  • 优势三专用型流量计类型多,可根据用户需要设计为各类专用型传感器;

  • 优势四仪表表体上不必开孔,易制成高压型流量计查看详细资料


一、产品概述

T713系列液体涡轮流星计是吸取了国内外流星仪表先进技术经过优化设计, 具有结构简单、 轻巧、 精度离、 复现性好、 反应灵敏, 安装维护使用方便等特点的新—代涡轮流量计, 广泛用于测量封闭管道中与不锈钢1Cr18仙9Ti、2Cr13及刚王Al203、硬质合金不起腐蚀作用, 且无纤维、 颗粒等杂质, 工作温度下运动粘度小千5*10-6m2/s的液体, 可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套, 还可以进行定量控制、 超量报警等, 是流量计量和节能的理想仪表。
二、工作原理

如图所示, 当被测流体流过传感器时, 在流体作用下, 叶轮受力旋转, 其转速与管道平均流速成正比, 叶轮的转动周期地改变磁电转换器的磁咀值。检测线圈中的磁通随之发生周期性变化, 产生周期性的感应电势, 即电脉冲信号, 经放大器放大后, 送至显示仪表显示。
三、仪表特点与用途

✈高精度, 一般可达 士 1%R、 士 0.5%R, 高精度型可达士0.2%R;
✈重复性好, 短期重复性可达0.05%-0.2%, 正是由千具有良好的重复性, 如经常校准或在线校准可唱到极高的精确度;
✈在贸易结算中是优先选用的流量计;
✈输出脉冲频率信号, 适用总嚣计量及与计算机连接, 无零点漂移,抗干扰能力强;
✈可获得很离的频率信号(3-4kHz) , 信号分辨力强;
✈范围比宽, 中大口径可达1 :20, 小口径为1:10;
✈结构紧凑轻巧, 安装维护方便, 流通能力大;
✈适用离压测量, 仪表表体上不必开孔, 易制成高压型仪表;
✈专用型传感器类型多, 可根据用户特殊需要设计为各类专用型传感器, 例如低温型、 双向型、 井下型、 涅砂专用型等;
✈可制成插入型, 适用千大口径测量, 压力损失小, 价格低, 可不断流取出, 安装维护方便。

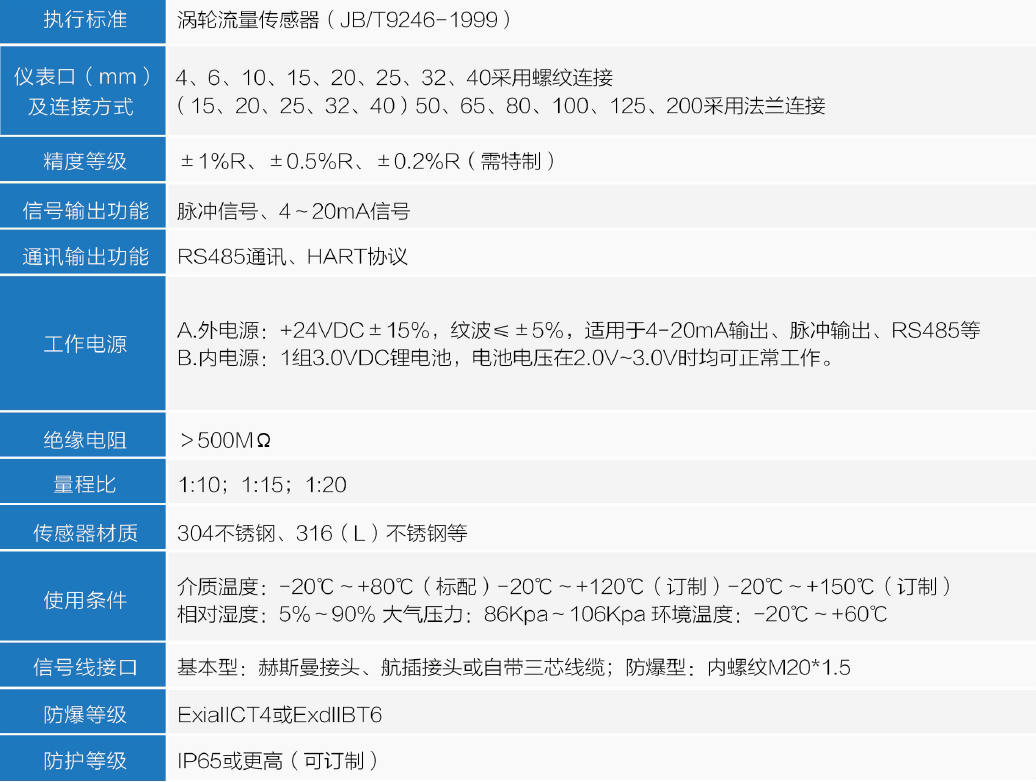

四、技术参数

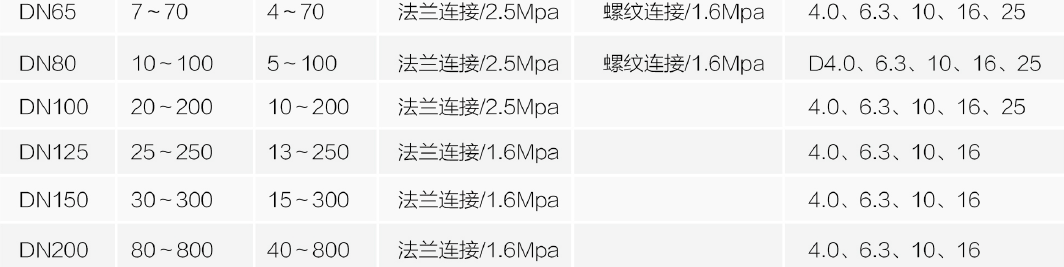

五、测量范围及工作压力



六、仪表分类

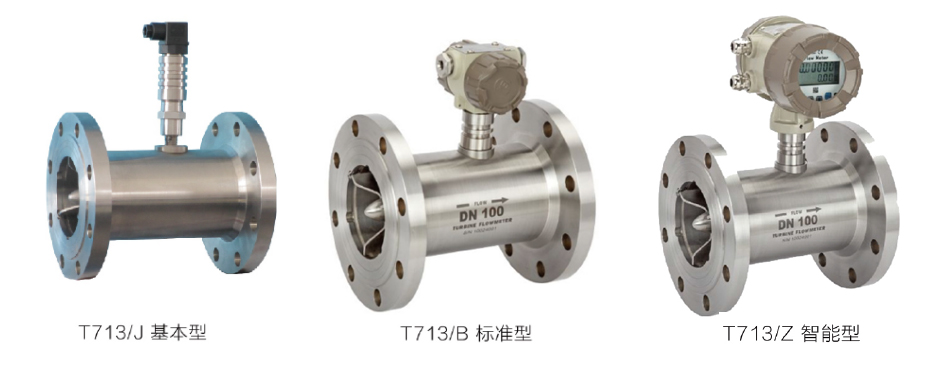

按仪表功能分类, 涡轮流量计可分为3大类, 即:
1、T713/J基本型涡轮流量计;
2、2、T713/B标准型涡轮流量计;
3、3、T713/Z智能型涡轮流量计。


T713/J基本型涡轮流星计传感器本身不具备现场显示功能, 仅将流豆信号远程输出。 流最信号可分为脉冲信号或电流信号(4-20mA) ; 该产品价格低廉, 集成度高, 体积小巧, 特别适用于与二次显示仪、PLC、DCS等计笢机控制系统配合使用。按照不 同的输出信号, 该类 产品可分为传感器和变送器。
传感器(T713/J) : 12-24VDC供电, 三线制脉冲输出, 高电平≥8V; 信号传输距离≤1000米,脉宽=1 /2f x 1 000 (ms) 变送器(T713/A) : 24VDC供电, 二线制4-20mA输出, 信号传送距离≤1 OOOm。
该类涡轮流量产品分为基本型和防爆型(ExdllBT6)两种。
T713/Z智能型涡轮流量计,采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算—体化的新型智能仪表, 采用双排液晶现场显示, 具有机构紧凑、读数直接清晰、可靠性离、不受外界电源干扰、抗雷击、成本低等明显优点。 仪表具备仪表系数三点修正, 智能补偿仪表系数非线性, 并可进行现场修正。 离清晰液晶显示器同时显示瞬时流 量(4位有效数字)及累积流呈(8位有效数字, 带清零功能)。所有有效数据掉电后保持10年不丢, 该类涡轮流量计防爆功能可选(防爆等级为: ExdllBT6)。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为电池供电现场显示型和24VOC供电现场显示型
T713/B 电池供电显示型· 供电电涌采用3.0V10AH理电池, 无信号输出功能。 T713/Z 24VOC供电现场显示型· 供电电涌采用24VOC外供电, 输出4-20mA标准两线制、三线制、四线制电流信号, 或1-5V电压信号, 并可根据不同的现场需要, 可增加RS485或HART通讯。
附· 升级型产品可采用要选择。电池+OC24V" 双供电方式\ 外部清零等功能,用户可根据需



七、结构形式与安装尺寸

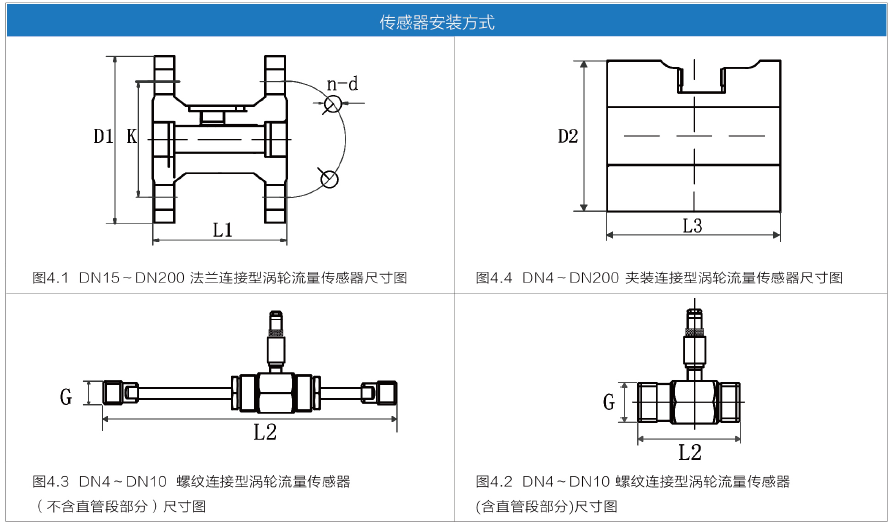

传感器的安装方式

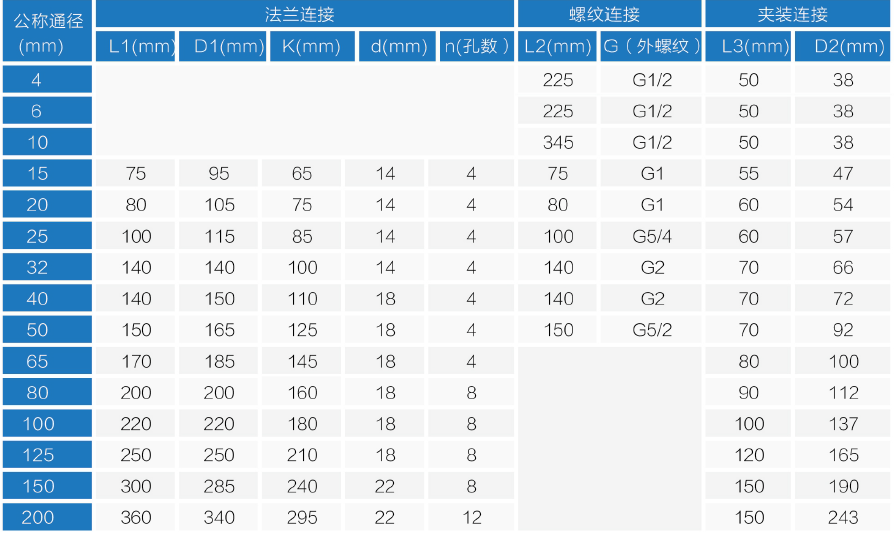

传感器的安装尺寸

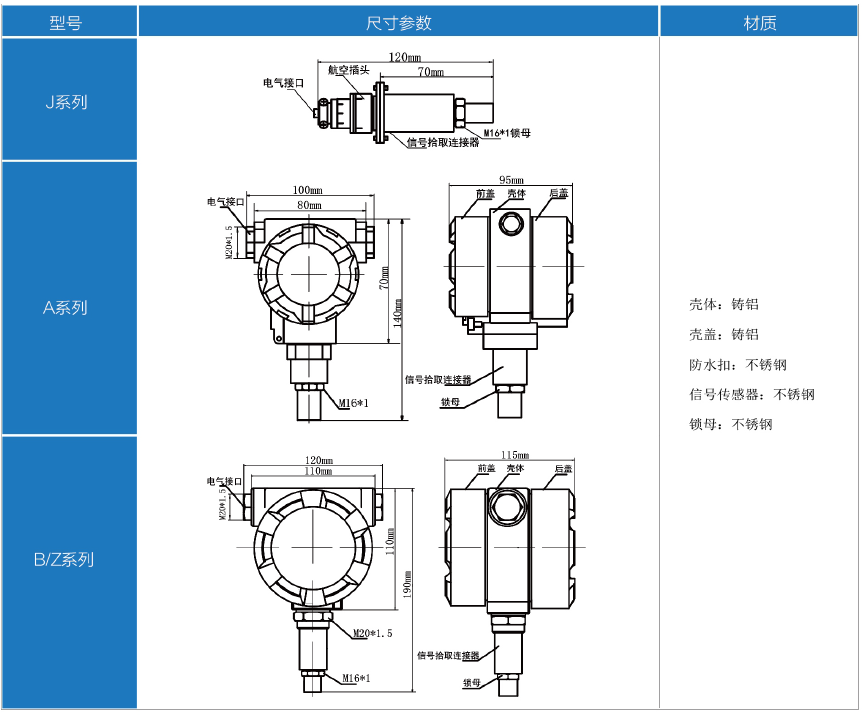

主要部件及尺寸参数

电气连接操作说明

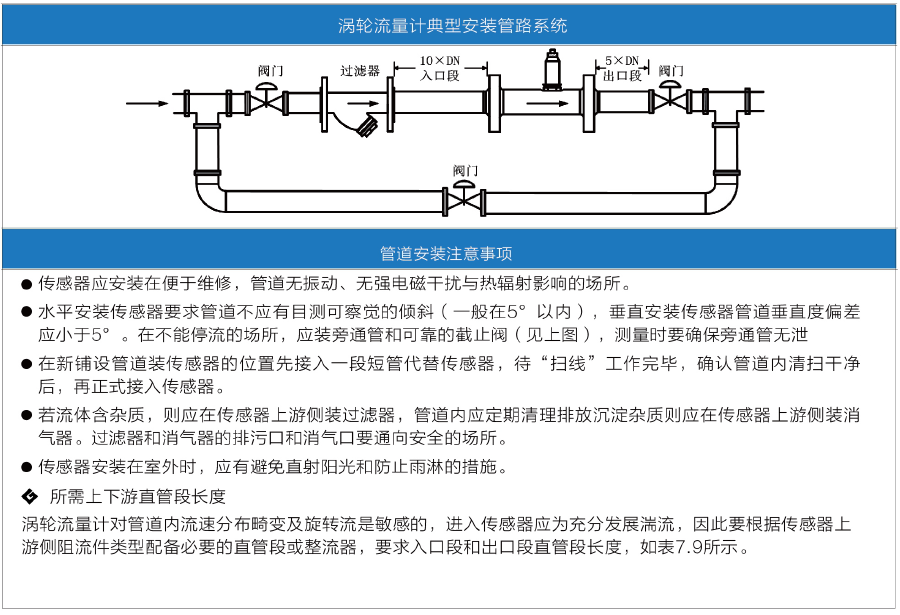

八、安装及注意事项


安装位置

安装场所和要求
