T713W卫生型液体涡轮流量计

T713W卫生型液体涡轮流量计

  • 优势一 T713W卫生型液体涡轮流量计广泛应用于制药、食品、饮料行业;

  • 优势二 采用快装式结构,方便安装与清洗,满足于卫生型行业标准

  • 优势三 采用先进超低功耗单片微机技术研制,具有结构紧凑,可靠性高等优点

  • 优势四 高精度,一般可达±0.5%R,高精度型可达±0.2%R,且重复性好。查看详细资料


一、产品概述

        T713W卫生型液体涡轮流量计是—种专门用于制药、 食品、 饮料等行业、 作为计量、配料、 控制成品灌装等用途的专用流量计量仪表。 该仪表本体采用不锈钢(304或316L) 制成、 机芯部分使用特种材质符合卫生级标准、 具有良好的防腐蚀, 防腐化的能力。 整表结构突破传统工艺, 采用国外先进结构优化设计, 大大提高了仪表的精确度和重复性。 该系列卫生涡轮流量计已经达到同类型产品国际水准, 是食品卫生行业理想仪表。
二、工作原理

        当被测液体流过传感器时, 在液体作用下, 叶轮受力旋转, 其转速与管道平均流速成正比。 叶轮转动周期地改变磁回路的磁阻值, 检测线圈中的磁通随之发生周期性变化, 产生与叶片旋转频率相同的感应电动势, 经放大后, 进行转换和处理。 涡轮流量计的实用流量方程式: Qv =f I K

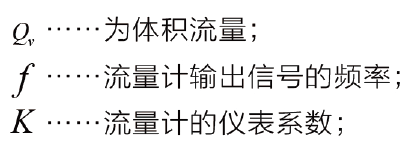

式中:
T713W卫生型液体涡轮流量计计算公式说明
流量计的系数与流量(或雳诺数)的关系曲线如下图所示。 由图可见, 仪表系数分为二段, 即线性段和非线性段。 线性段约为其工作段的三分之二, 其特性与传感器结构尺寸及流体粘性有关。 非线性段特性受承轴摩擦力, 流体粘性阻力影响较大。 当流体量低于传感器流置下限时, 仪表系数随着流噩迅速变化。 当流噩超过流噩上限时要注意防止气蚀现象。
T713W卫生型液体涡轮流量计工作原理




三、技术参数


T713W卫生型液体涡轮流量计技术参数

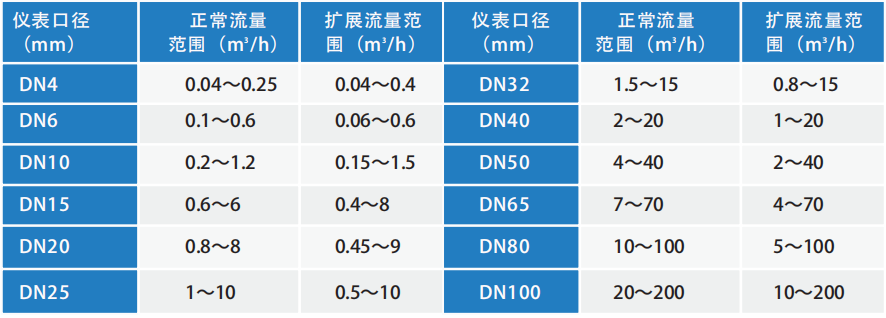

四、流量范围


T713W卫生型液体涡轮流量计流量范围



五、外形尺寸图

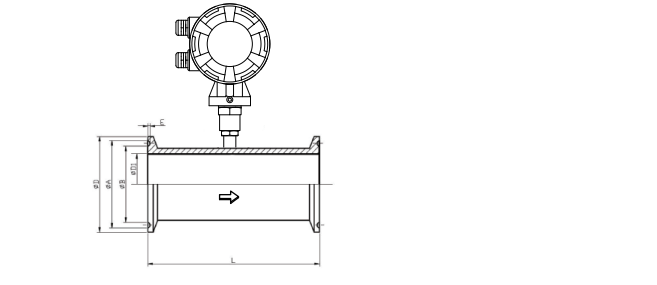

5.1传感器外形尺寸图
T713W卫生型液体涡轮流量计外形尺寸
5.2传感器外形尺寸对照表
T713W卫生型液体涡轮流量计外形尺寸对照表
