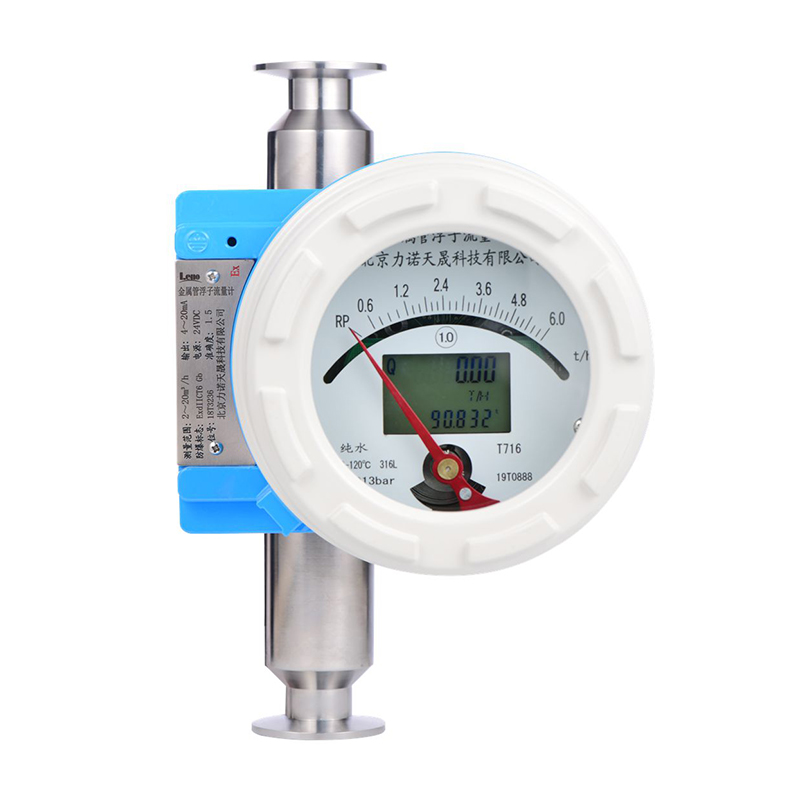

T716系列金属管浮子流量计

T716系列金属管浮子流量计

  • 优势一T716系列金属浮子流量计特别适用于小口径和低流速介质流量的测量;

  • 优势二  双液晶显示,现场瞬时/累积流量显示;带数据恢复,数据备份计掉电保护功能:

  • 优势三全金属结构,适用于高温、高压和强腐蚀性介质,可用于易燃、易爆等危险场合;

  • 优势四  长期稳定性好,可兼容直流24VDC供电和电池供电双供电模式;查看详细资料


一、产品概述

        T716系列金属管浮子流量计(又名:金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点,它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的测量。多年来,金属管浮子流量计以其优良的综合性能和长期的稳定性,以及较好的性价比,在石化、钢铁、电力、食品、制药、水处理等行业得到了广泛的应用。
二、工作原理

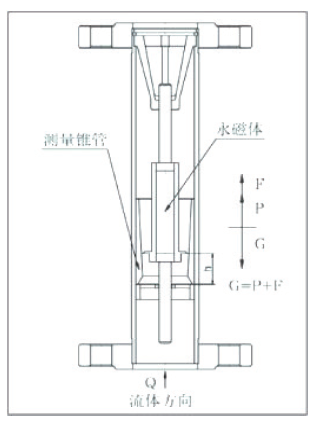

        T716系列金属管浮子流量计主要由两大部分组成:传感器和显示器 。传感器主要由连接法兰或卡盘、测量锥管、浮子和上下导向器组成;显示器主要由売体、磁传动系统、刻度盘和电远传系统组成。在垂直的锥形测量管内,有一可上下移动的测量部件一浮子(图1) ,当流体自下而上通过锥形管时,浮子受到流体的作用力,沿锥形管向上移动。当流体的流量增大时,浮子的位移量增大;反之,流体的流量减少时,浮子的位移量变小。也就是说,流体流量的大小, 决定了浮子在测量管中的位置,从而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时,浮子也处于一动平衡状态,停留在锥形管中的一位置h,此时,浮子和锥形管之间的环形面积保持恒定。浮子受到三个力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流体的作用力P,这三个力达到平衡。根据流体动力学的柏努力方程、力平衡原理和流体连续性定律,可以计算出此时通过环形面积的瞬时流体流量,所以,金属管浮子流量计是采用可变面积测量流量的原理设计的。在浮子的内部, 镶嵌一高性能永久磁体, 当浮子处于平衡位置时在锥形管的外面, 安装一磁传感器, 这样, 就能将测量管内浮子的直线位移通过非接触形式传递到显示器中, 通过检测和处理后,最终显示在显示器的刻度盘上或输出相应的标准4~20mA电流信号。
二、产品特点

✈适用于小口径和低流速介质流量测量;
✈双液晶显示,现场瞬时/累积流量显示;
✈全金属结构,适用高温、高压和强腐蚀性介质;
✈可用于易燃、易爆危险场合;
✈带有数据恢复,数据备份及掉电保护功能;
✈长期稳定性好,维护成本低,使用寿命长;
✈兼容直流24VDC供电和电池供电双供电模式;
T719系列圆柱齿轮流量计原理图




四、技术参数


T719系列圆柱齿轮流量计技术参数图一T719系列圆柱齿轮流量计技术参数图二



五、外形尺寸图


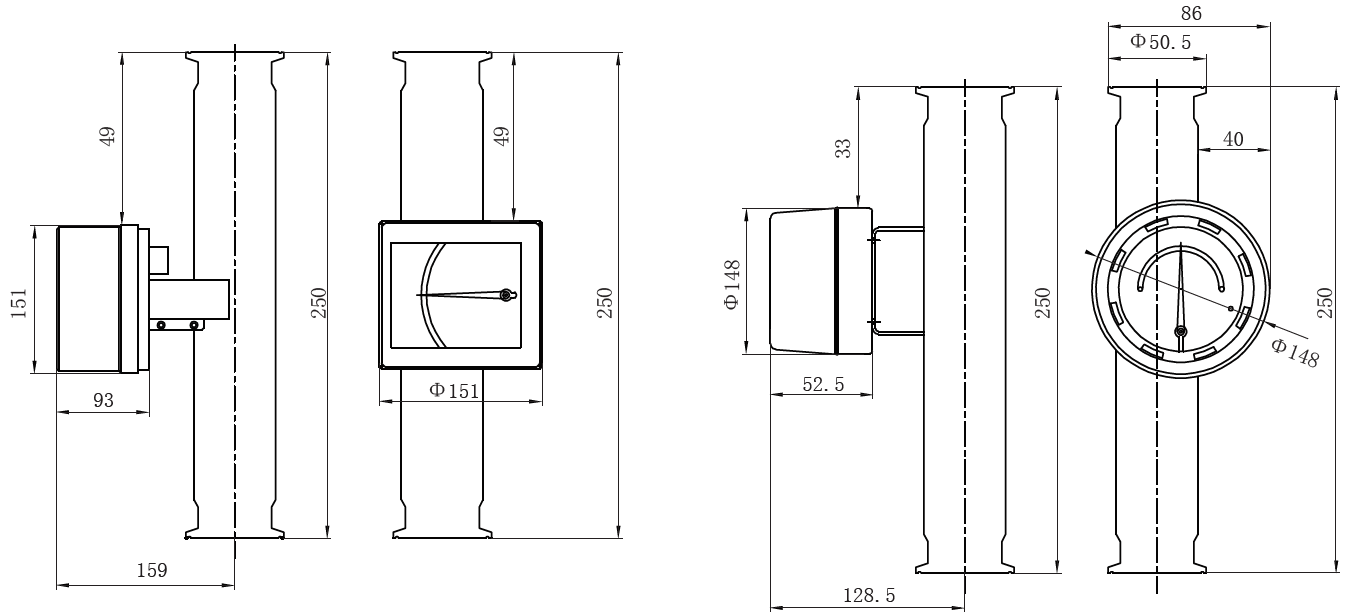

5.1传感器外形尺寸图
T719系列圆柱齿轮流量计外形尺寸图

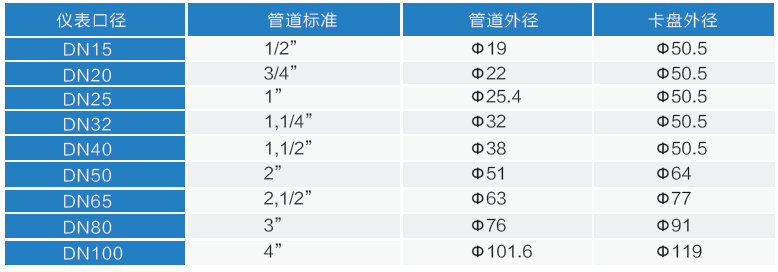

5.2传感器外形尺寸对照表
T719系列圆柱齿轮流量计外形尺寸对照表




六、流量范围


T719系列圆柱齿轮流量计流量范围
