差压测量系统的应用

  • 文章来源:未知
  • 发布时间:2017-10-12 08:47
  • 阅读人数:
  • 文章作者:admin
一、概述

系统为管道内油气水流速变化性能测试试验设计,可以测量、存储、显示管道内压差变化参数及曲线,打印试验报告性能曲线。差压变送器10台,10路传感器信号经信号适配器转换为标准信号进计算机的采集卡,由计算机采集测量管道内的输出差压值。


二、系统组成

本系统由测量系统和阀块组成(图1)。

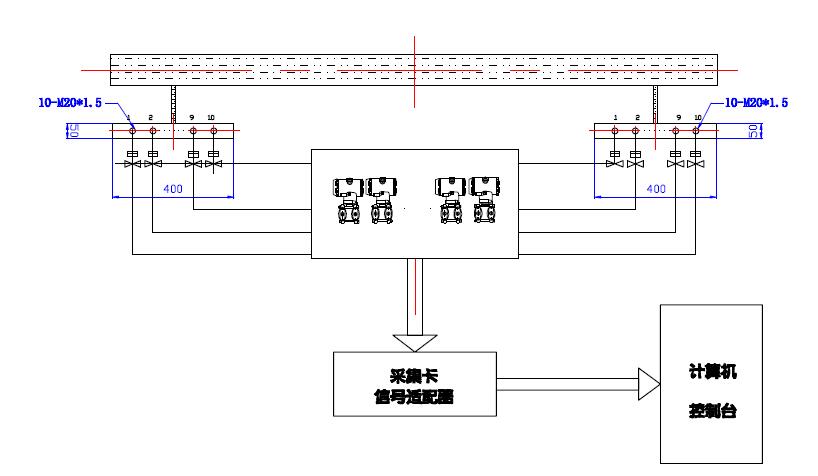

图1:系统总体框图

(一)测量控制操纵台

1.测量控制计算机、显示器、键盘、鼠标

2.信号适配器

可外加 打印机


(二)试验台

1.试验单元至差压传感器引压采用不锈钢软管联接,差压传感器的固定采用冲压铁皮箱或者角钢固定安装

2.差压传感器

3.不锈铡软管、支撑架、接线端子


三、功能及技术指标


(一)系统功能

1、能对试验单元进行性能试验;

2通过系统能实时显示每一通道的压差测量值

3、系统能对每一路压力传感器分别进行上、下限报警,报警值可任意设定。

4、系统可以对测试数据进行连续存储或按使用者的意愿进行选点存储。

5、能实时显示采集数据和曲线。

6、系统可将测试结果进行时间曲线绘制。

7、系统对于各种参数的设置具有记忆功能,只需输入一次即可。

8、允许数据编辑、修改,系统具有历史数据回放功能。

9、系统可以通过打印机对测试结果进行数据、曲线打印。

10、系统软件的整个功能具有菜单和快捷键双重操作。

11、系统在WINDOWS环境下运行,界面生动、美观。


(二)技术指标

1、差压(Pa)

测量范围: 0-50pa、0-100pa、0-150pa、0-200pa、0-300pa、0-500pa、0-1000pa、0-2000pa、0-3000pa、0-5000pa。

测量精度:±0.1%F.S和±0.1%F.S


四、测量控制

测量控制以计算机及测量控制软件为中心,10路差压变送器的测量结果经信号适配器转换为标准信号接入信号适配器转换为采集卡识别的信号,进入采集卡,计算机由软件控制采集、存储、计算、输出打印。


五、系统的设备清单

测量控制操纵台(包括计算机、参数测量控制系统等)差压传感器微差压传感器计算机及附件、信号适配器(压力信号调理、接口转换模块)、PCI数据采集A/D测量控制软件其他(控制柜接线、信号线、电源线、控制导线等)

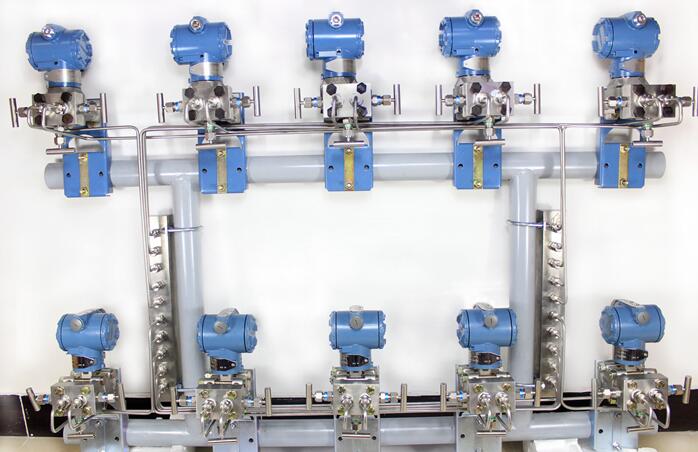

六、图例
