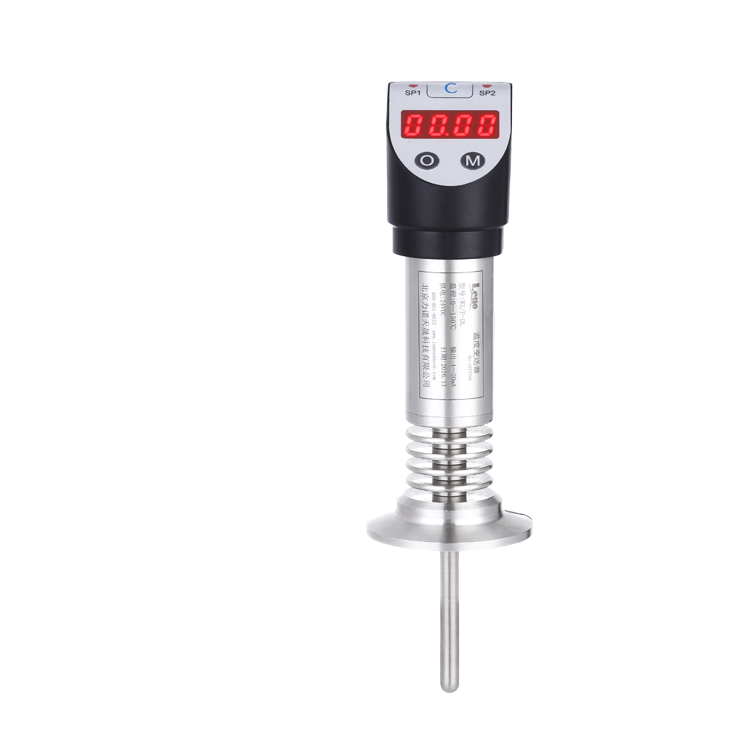

W610温度传感器

  • 优势一传感器可作为一个卫生且易消毒的测量点;

  • 优势二可单独使用也可集成放大器输出电流或电压信号;

  • 优势三高灵活性:模块化结构设计、标准接线端子和用户自定义探头及插入深度;

  • 优势四可集成多款现场显示、显示角度可自由调节开关量控制;查看详细资料


一、产品概述

        W610温度传感器是一款食品、医药、环保行业专用的卫生型温度传感器。相关卫生设计符合EHEDG、FDA及GMP标准。敏感元件采用进口高精度铂热电阻(热电偶),直接测量各种生产过程中-200-600℃范围内的液体、气体和蒸汽,性能稳定,测量精度高,常与记录仪和调节仪表配套使用。该传感器还可配套一体化集成芯片,使用标准4-20mA电流信号或1-10VDC电压信号输出。
二、卫生型设计

✈传感器可作为一个卫生且易消毒的测量点
✈传感器材质或接液材质为316L不锈钢
✈高灵活性:模块化结构设计、标准接线端子和用户自定义探头及插入深度;
✈高精度测量:采用符合IEC 60751 (A级或更高等级)的Pt100温度传感器;
✈提供绝大多数常见的EHEDG认证卫生型过程连接,仪表的结构设计符合3A卫生型标准;
三、产品特点

✈卫生设计符合EHEDG、FDA及GMP标准;
✈材质与光洁度符合卫生级标准;
✈全316L不锈钢结构,无卫生死角;
✈配套隔离模块,抗干扰能力强;
✈多种安装接口:卡箍、法兰、螺纹、卡锁等;
✈可单独使用也可集成放大器输出电流或电压信号;
✈可集成多款现场显示、显示角度可自由调节开关量控制。


四、产品扩展

✈插入深度10mm-2000mm;
✈探头外径min3mm-max100mm;
✈传感器冷端耐温达250℃;
✈1×PT100、2×PT100、热电阻或热电偶自由选择;
✈一体化电阻信号输出更高测量精度和更好的测量稳定性;
✈搭配集成放大电路,电流信号4-20mA,电压信号1-5V;
✈数字通讯满足Hart,RS485,FF总线;
✈传感器可采用各种过程连接和多种电缆、电气接口;
五、应用领域

✈各种控制过程中的温度测量;
✈各种管道、容器内的温度测量;
✈CIP-SIP控制过程;
✈UHT(超热处理)设备上的温度测量;
✈各种干燥设备上的温度测量;
六、过程连接

✈一体化RTD热电阻,卫生型结构设计;
✈具有多种过程连接形式和延长颈类型;
✈连接部位使用弹性橡胶密封工艺实现无缝安全对接;

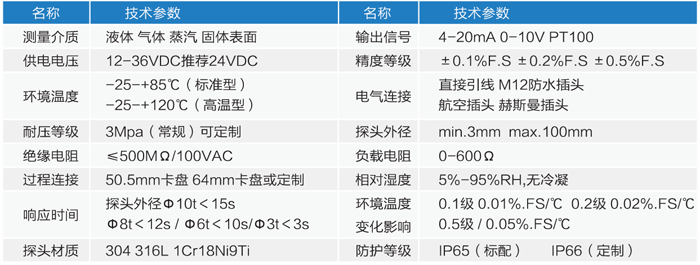

七、技术参数

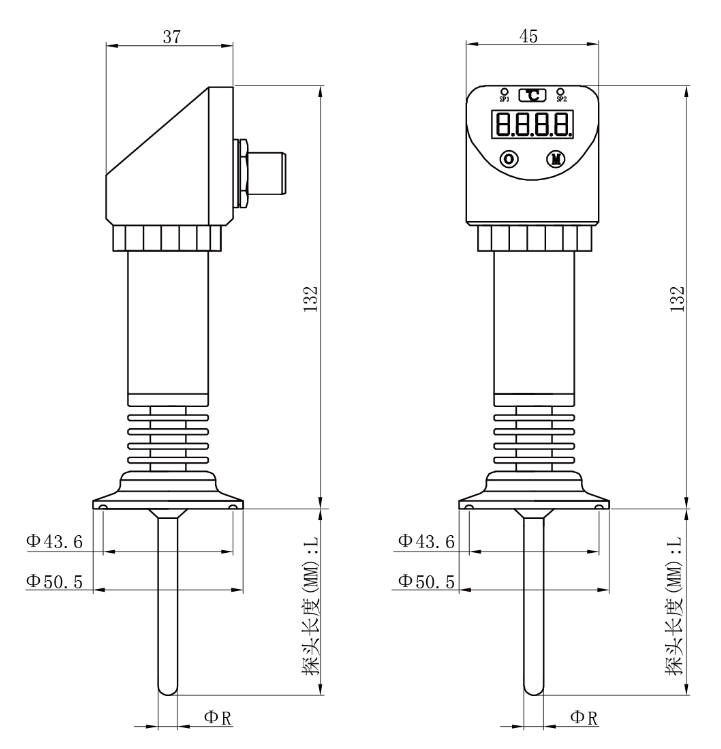

八、外形尺寸

九、频响

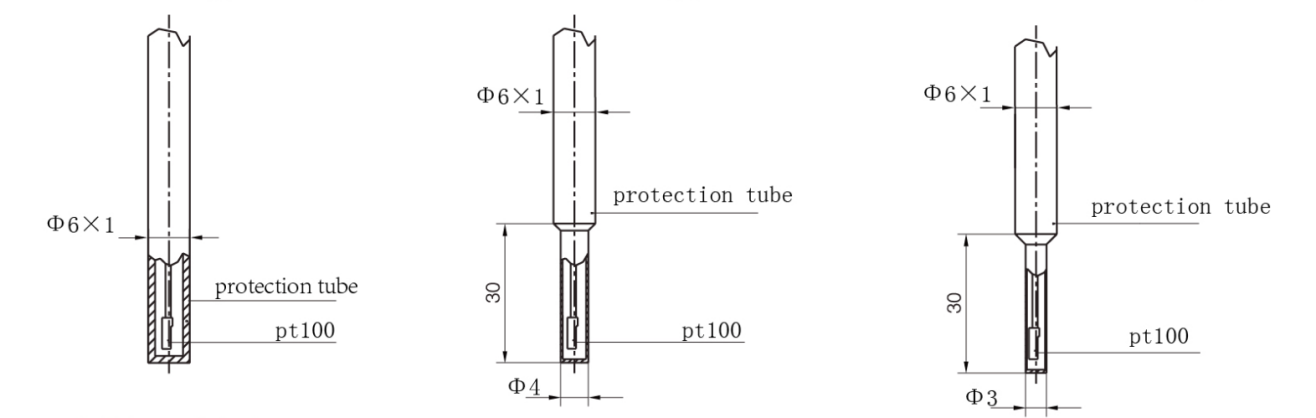

传感器尖端直径与反应时间
所有传感器都可带较细的尖端,以确保反应时间较短,以下所提到的反应时间是根据PT100传感器的沸水测得的。

传感器类端Φ6mm                      传感器类端Φ4mm               传感器类端Φ3mm
有效性:t50≤3.0s                    有效性:t50≤2.4s              有效性:t50≤0.5s
90%-time:t50≤8.0s                  90%-time:t90≤6.5s            90%-time:t90≤1.5s

十、安装示意图

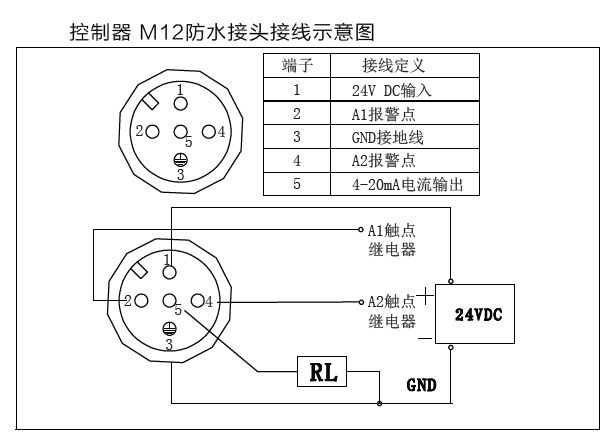

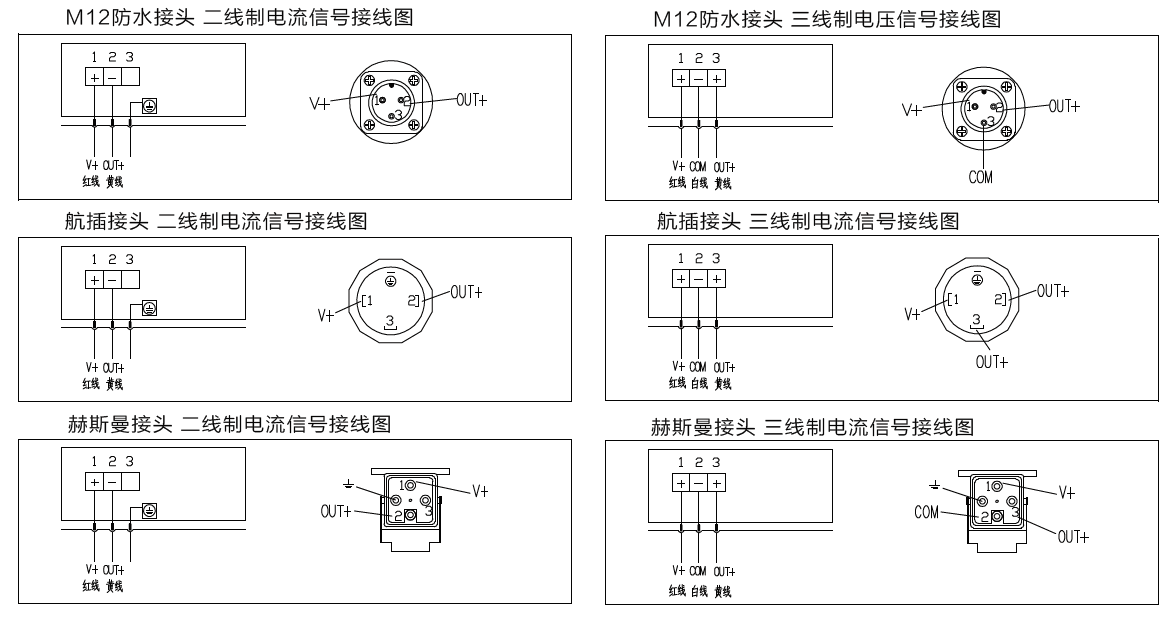

十一、接线图

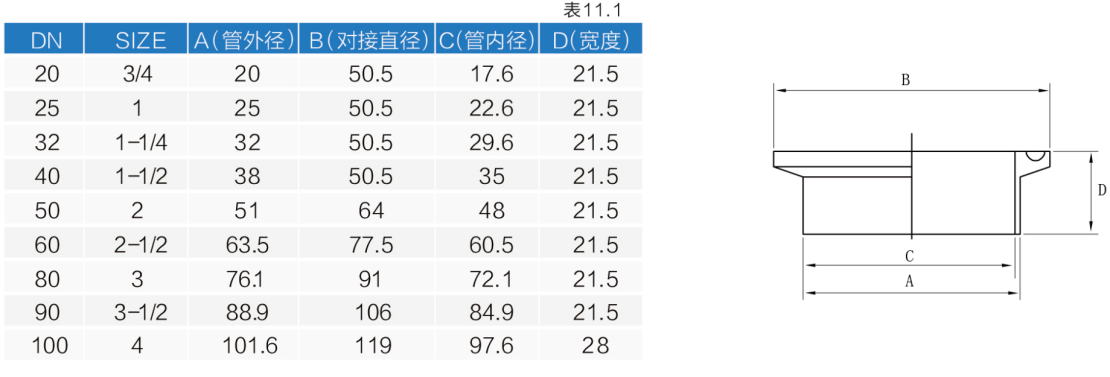

十二、卫生卡盘尺寸对照表
