T11石英薄膜压力传感器

T12通用型压力传感器

  • 优势一石英薄膜压力传感器芯体,传感器整体耐温可达175℃;

  • 优势二更快的动态响应频率,捕捉参数细微变化,也可降低测量过程的可变性;

  • 优势三小型结构设计(外径:MIN.15mm),满足各种狭小空间的压力测量;

  • 优势四一体化感压膜片,抗振动、冲击能力强查看详细资料


一、产品概述

        T12通用型压力传感器,采用国际先进的纳米薄膜技术将石英绝缘晶体与钛合金弹性材料膜片有效的结合在一起。石英晶体上熔焊应变敏感电桥,在压力的作用下,钛合金测量膜片产生微小形变,该形变使电桥输出发生变化,变化的幅值与被测压力成比例。电桥电路将电桥的失衡信号,转换为电压信号输出。石英绝缘晶体有着非常好的弹性和绝缘特性,不会发生滞后、疲劳和蠕变现象,对温度变化不敏感,有着很好的工作特性,抗辐射特性强,可应用于各种复杂环境场合。
二、产品特点

◆压力测量范围宽(-0.1-1.0MPa/100MPa/300MPa 可选)
◆耐温范围宽(-40℃-+85℃/+150℃/175℃/200℃ 可选)
◆测量介质范围宽 适合不锈钢、钛合金的各种气体、液体和蒸汽;
◆全不锈钢结构,超小型结构设计;激光标注,识别性强;
◆端面密封和双"O"型密封圈相结合;
三、行业优势

◆传感器整体耐温175℃,合多种高温复杂场合;
◆超小型结构设计(外径: Minφ15),满足各种狭小空间的压力测量;
◆一体化感压膜片,抗振动、冲击能力强;
◆更快的动态响应频率,捕捉参数细微变化,也可降低测量过程的可变性。


四、应用领域

◆航空、航天等实验设备;
◆液压系统、各种实验装置;
◆一体化感压膜片,抗振动、冲击能力强;
◆石油、化工及冶金行业;


◆工业自动化控制和检测系统;
◆热电、冶金、机械、轻工行业;
◆科研院所、实验室压力校验等;
◆液压、船舶、柴油机行业;
◆清洁能源、水处理及楼宇自控领域。

五、产品设计


T12通用型压力传感器设计图

六、动态性能


T12通用型压力传感器性能图



七、技术参数


T12通用型压力传感器技术参数



八、外形尺寸

T12通用型压力传感器外形尺寸图

九、安装示意图

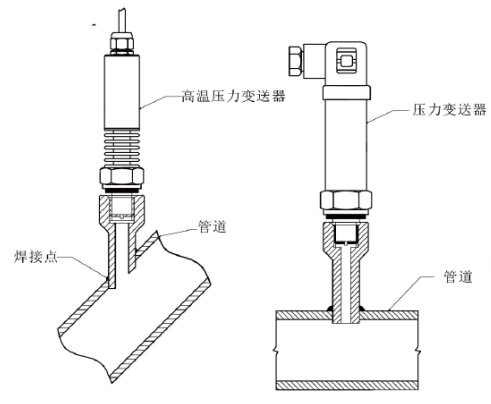

T12通用型压力传感器安装示意图

        T12通用型压力传感器,可直接安装在测量接口上,也可以通过安装支架安装在支撑管上,不论采用哪种安装方式,变送器的零点和满量程不受影响,建议用户使用工业屏蔽电缆作为引线, 变送器壳体可以接地或者不接地。负载电阻,传输线长度及电阻率,应符合变送器负载特性的要求。电缆线不能与其他强电信号线共用一条导线管或布线槽,也应避免与其他大功率设备 附件穿过,变送器的屏蔽线应可靠接地。

十、接线图


T12通用型压力传感器接线图
