T25隔膜型压力变送器

T25隔膜型压力变送器

  • 优势一T25 隔膜型压力变送器采用平膜硅压阻式隔离充油芯体作为信号测量元件;

  • 优势二本变送器为全不锈钢结构、膜片材质为316L不锈钢,无清洗死角、性能稳定;

  • 优势三多种通讯方式,一路模拟量4~20mA输出,带Modbus 485通讯;

  • 优势四多种过程连接方式可选,还可搭载显示控制模块,实现采集控制功能查看详细资料


一、产品概述

        T25 隔膜型压力变送器采用平膜硅压阻式隔离充油芯体作为信号测量元件,位于不锈钢壳体内的信号处理电路将传感器信号转换成标准4-20mA电流信号或1-5VDC电压信号输出;本变送器为全不锈钢结构、膜片材质为316L不锈钢,无清洗死角、性能稳定,多种过程连接方式可选还可搭载显示控制模块,广泛应用于各种腐蚀性介质、粘稠介质、砂砾型介质或者结晶性介质的压力测量和控制场合。
二、产品特点

◆压力测量范围宽(-0.1-1.0MPa/100MPa/300MPa 可选);
◆耐温范围宽(-45℃-+85℃+/150℃/200℃/300℃ 可选);
◆测量介质范围宽 适合不锈钢、钛合金的各种气体、液体和蒸汽;
◆全不锈钢结构,体积小巧;激光标注,识别性强;
◆密封方式 端面密封和双"O"型密封圈相结合;
◆无充油、无粘贴,抗振动、冲击能力强;
◆扩展功能 小型液晶显示及带开关量信号输出表头;
◆多种通讯方式 一路模拟量4-20mA输出,带Modbus 485通讯。
三、应用领域

◆航空、航天等实验设备;
◆潜水、造船及钻井平台等领域;
◆石油、化工及冶金行业;
◆热电、冶金、机械、轻工行业;
◆清洁能源、水处理及楼宇自控领域。
◆科研院所、实验室压力校验等;

四、动态性能


T25隔膜型压力变送器性能图

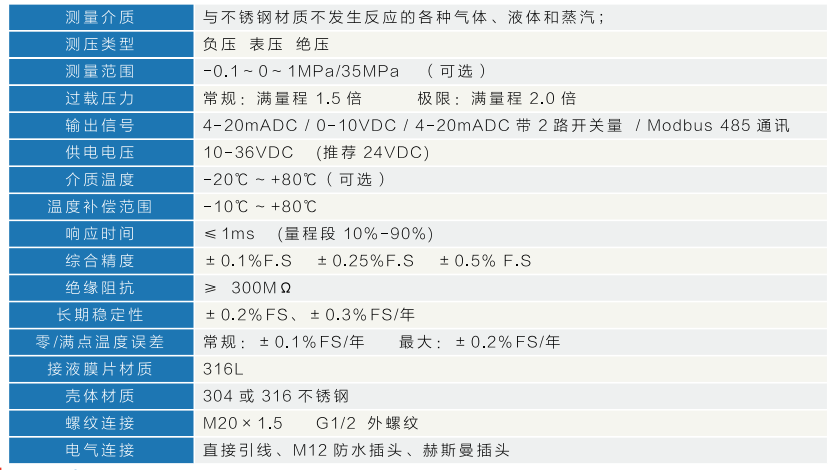

五、技术参数

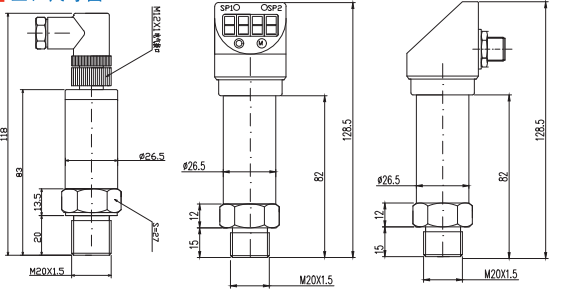

六、外形尺寸




七、安装示意图


T25隔膜型压力变送器安装示意图

        T25隔膜型压力变送器,可直接安装在测量接口上,也可以通过安装支架安装在支撑管上,不论采用哪种安装方式,变送器的零点和满量程不受影响。建议用户使用工业屏蔽电缆作为引线,变送器壳体可以接地或不接地。负载电阻,传输线长度及电阻率,应符合变送器负载特性的要求。电缆线不能与其它强电信号共用一条导线管或布线槽,也应避免从其它大功率设备附件穿过,变送器的屏蔽线应可靠接地。

八、压力变送器高温接口


T25隔膜型压力变送器压力变送器高温接口示意图

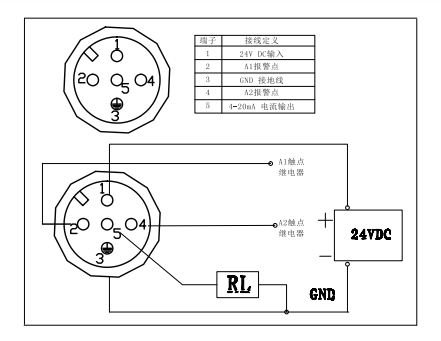

九、电气接线图
