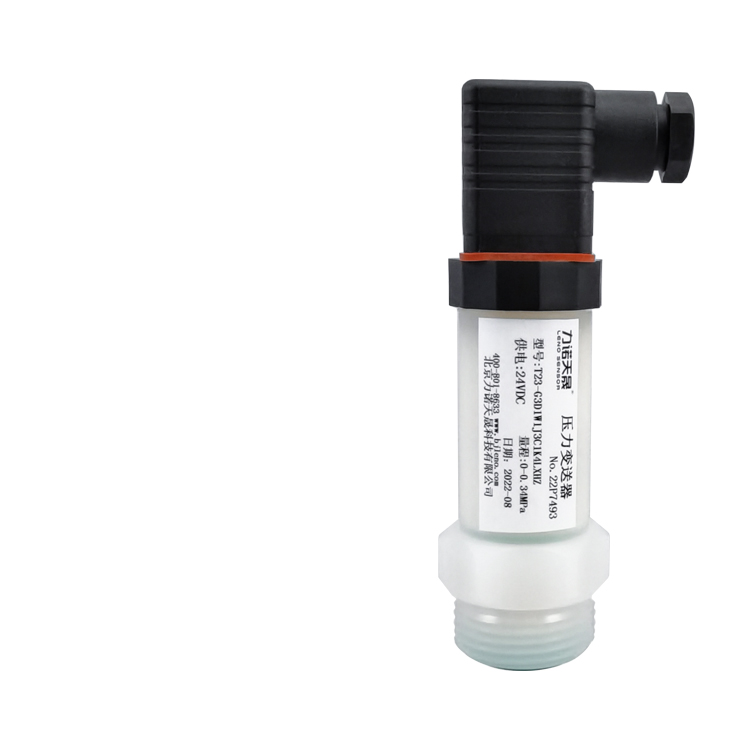

T22F防腐型压力变送器

  • 优势一该传感器采用陶瓷压阻式压力芯体,频响高,准确度好,长期稳定且耐酸碱性腐蚀;

  • 优势二卓越的抗腐蚀、抗磨损性能;抗冲击、抗震动性能优异;

  • 优势三一体化结构设计,过程连接件均采用PTFE材质,整机的耐腐蚀;

  • 优势四扩展功能:小型液晶显示及带开关量信号输出表头;可非标定制查看详细资料


一、产品概述

        T22F防腐型压力变送器采用一体化结构设计,防护等级高,耐酸碱性腐蚀效果好;该传感器采用陶瓷压阻式压力芯体,该芯体频响高,准确度好,长期工作稳定可靠且耐酸碱性腐蚀,过程连接件均采用PTFE材质,直接引线电气连接形式提高了防护等级同时线缆表层为PTFE材质提高了整机的耐腐蚀性能。
二、工作原理
         陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料;陶瓷压阻式压力芯体(以下简称:陶瓷压力传感器)主要由瓷环、陶瓷膜片和陶瓷盖板三部分组成;陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量精度高、长期稳定性好等特点。陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等,可以和应变式传感器相兼容。
三、应用领域
✈适合绝大多数介质的压力测量;
✈耐酸碱性腐蚀效果好,抗磨损,长期工作稳定;
✈卓越的抗腐蚀、抗磨损性能;
✈抗冲击、抗震动性能优异;
✈工作温度范围特别宽(-40~135℃)。
四、应用领域

✈航空、航天等实验设备;
✈潜水、造船及钻井平台等领域;
✈石油、化工及冶金行业;
✈热电、冶金、机械、轻工行业;
✈清洁能源、水处理及楼宇自控领域。
✈科研院所、实验室压力校验等;
✈化学制品和化学工业及医用仪表等众多领域。

五、动态性能


T21标准型压力变送器性能图



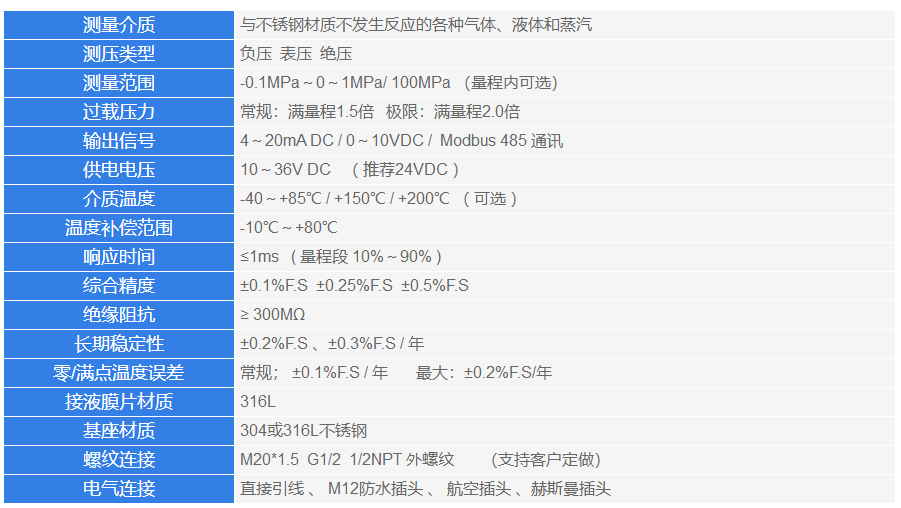

六、技术参数


测量介质 适合陶瓷的各种气体、液体和蒸汽;
测压类型 负压 表压 绝压
测量范围 ±7KPa....2.5KPa....7MPa可选
过载压力 常规1.5x     极限2.0x  满量程
输出信号 4-20mA  0-10VDC  4-20mADC+2路开关量  Hart协议  Modbus 485通讯
供电电压 10-36VDC  (推荐24VDC)
介质温度 -45....+85℃/+150℃/+200℃/+300℃(可选)
环境温度 30....+85℃
储存温度 -45....+90℃
相对湿度 ≤  95%(40℃)
响应频率 常规 ≥200HZ/S        典型:1K/ 2K/ 3K / 10K HZ/S
综合精度 ±0.1%F.S ±0.25% ±0.5% (由非线性误差、重复性误差及迟滞特性在内的综合误差等级)
输入阻抗 Rin ≥ 300MΩ
输出阻抗 Rin ≥300MΩ
温度漂移 ≤±0.05%FS/℃(温度范围-20....85℃,包括零点和满量程的温度影响)
稳定性误差 常规:±0.1%FS/年   最大:±0.2%FS/年
接液材质 常规 316L或 17-4PH 或陶瓷     定制:哈氏合金 钽金属
外壳材料 304或316不锈钢或PTFE
螺纹连接 M20×1.5、M10×l、Gl/4、Gl/2  1/2NPT、1/4NPT 外螺纹 客户定制
电气连接 直接引线  压母式   航空插头  赫斯曼插头  M12防水插头

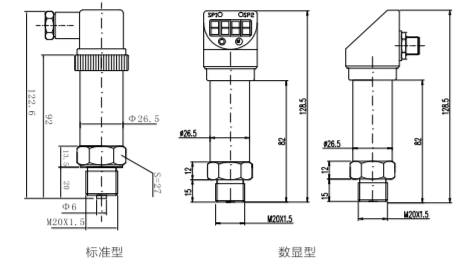

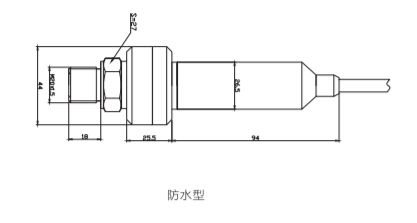

七、外形尺寸
T21标准型压力变送器外形尺寸

八、安装示意图


T21标准型压力变送器安装示意图

       T22F防腐型压力变送器,可直接安装在测量接口上,也可以通过安装支架安装在支撑管上,不论采用哪种安装方式,变送器的零点和满量程不受影响。建议用户使用工业屏蔽电缆作为引线,变送器壳体可以接地或不接地。负载电阻,传输线长度及电阻率,应符合变送器负载特性的要求。电缆线不能与其它强电信号共用一条导线管或布线槽,也应避免从其它大功率设备附件穿过,变送器的屏蔽线应可靠接地。

九、压力变送器高温接口


T21标准型压力变送器压力变送器高温接口示意图



十、电气接线图


T21标准型压力变送器电气接线图
