WZ/PM铂热电阻温度变送器

WZ/PM铂热电阻温度变送器

  • 优势一WZ/PM铂热电阻温度变送器由进口AA级热敏元件和抗干扰设计的全隔离放大器组成;

  • 优势二该变送器精度高,性能稳定,防护等级高,体积小,安装方便,广泛应用于石油、化工等领域;

  • 优势三集成散热片替代Φ12冷端,结构更小巧,耐温性能好,M12快装防水插头,安装调试方便

  • 优势四采用环氧树脂密封,耐震耐湿、适合在恶劣的环境中使用查看详细资料


一、产品概述

        WZ/PM铂热电阻温度变送器由进口热敏元件和集成放大电路组成。铂热电阻温度放大器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号经放大器转换放大后,再由线性电路对温度与电阻的非线性关系进行补偿,经V/I转换电路后输出一个与被测温度成线性关系的二线制4-20mA电流信号或者三线制1-10V电压信号;该变送器性能稳定、体积小、重量轻、频响高、安装方便广泛应用于石油、化工、热电、冶金、机械、食品医疗等工业和科研领域。
二、产品特点

✈高精度冷端补偿电路,全温度范围绝对误差±0.5℃;
✈高灵活性:多种过程连接形式和延长颈类型,支持用户自定义热电阻插入深度;
✈高精度测量:采用符合IEC 60751 (A级或更高等级)的Pt100温度传感器;
✈采用环氧树脂密封,耐震耐湿、适合在恶劣的环境中使用;
✈先进的非线性矫正电路,输出信号与被测温度成线性关系;
✈内置漂移自校正系统,在整个温度测量范围内保证精度;
✈独有的抗干扰电路设计,保证变送器在干扰环境下安全可靠工作;
✈压簧式抗振、抵近测量设计可选,稳定性好、精度高。
三、应用领域

✈航空、航天领域;
✈航海及造船行业;
✈石油、化工行业;
✈发电厂、核电站;
✈潜油电泵配套设备;
✈工业现场过程温度控制;
✈高精度数字温度校验仪。
四、产品扩展/附件

✈插入深度:10mm-2000mm;
✈探头外径:min.3mm max.100mm;
✈传感器冷端耐温达250℃;
✈1×PT100、2×PT100、热电阻或热电偶自由选择;
✈可满足防爆区中的测量要求;

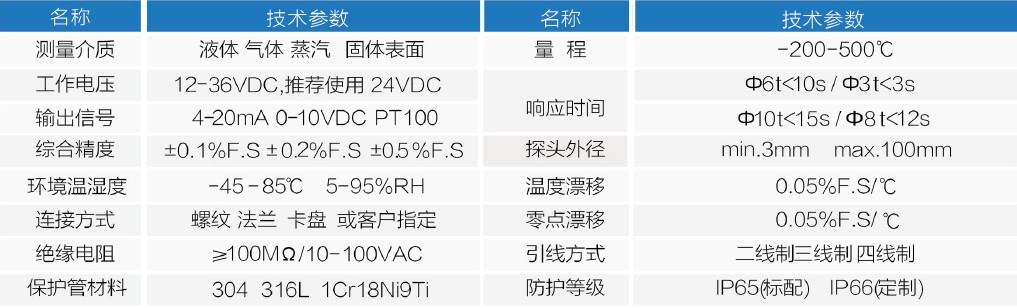

五、技术参数


WZ/PM铂热电阻温度传感器技术参数



六、接线图


WZ/PM铂热电阻温度传感器接线图
