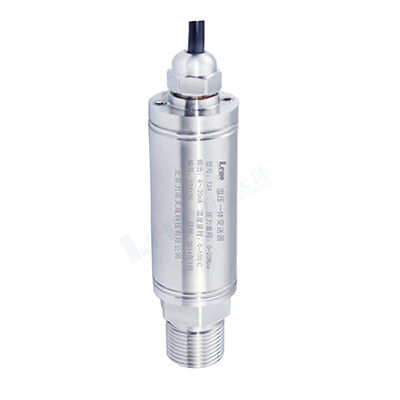

一、产品概述
T24温压一体变送器采用温度和压力变送器一体化结构设计，同时对被测介质进行温度和压力测量，分别输出温度和压力共两路标准4～20mA电流信号，该变送器将温度和压力敏感元件统一前置，实时采集被测介质的温度和压力动态变化，测量频响高、稳定性好，全不锈钢小巧型设计，产品信息永久性激光标注，支持IP68潜水型等定制需要。
二、产品特点
✈压力量程；-0.1-100MPa可选，温度量程；-50～70℃可选：
✈采用高精度的压力和温度传感器，经过精密的温度和非线性补偿、全不锈钢结构和完善的装配工艺；
✈温度和压力敏感元件统一前置，测量频响高；
✈全不锈钢结构，小体积设计，激光标注，识别性强；
✈备有多种介质接口供客户选配，可以测量气体、液体的绝压、表压、温度。
✈支持IP68潜水型定制和其他客户定制化需求；
三、应用领域
✈航空、航天等实验设备；
✈潜水、造船及钻井平台等领域；
✈石油、化工及冶金行业；
✈热电、冶金、机械、轻工行业；
✈清洁能源、水处理及楼宇自控领域。
✈科研院所、实验室压力校验等；

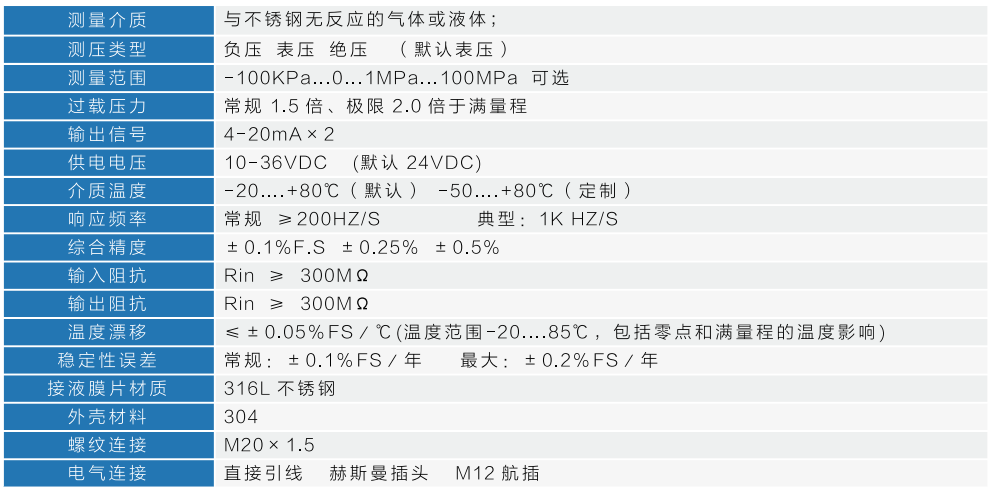

四、技术参数

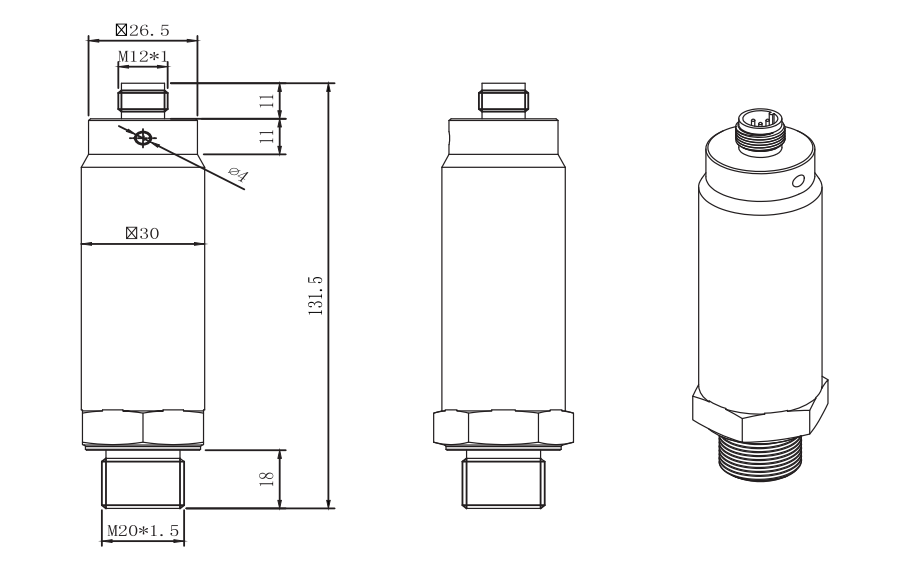

五、外形尺寸
六、安装示意图
T30/D防爆压力变送器，可直接安装在测量接口上，也可以通过安装支架安装在支撑管上，不论采用哪种安装方式，变送器的零点和满量程不受影响。建议用户使用工业屏蔽电缆作为引线，变送器壳体可以接地或不接地。负载电阻，传输线长度及电阻率，应符合变送器负载特性的要求。电缆线不能与其它强电信号共用一条导线管或布线槽，也应避免从其它大功率设备附件穿过,变送器的屏蔽线应可靠接地。
七、压力变送器高温接口
八、电气接线图
